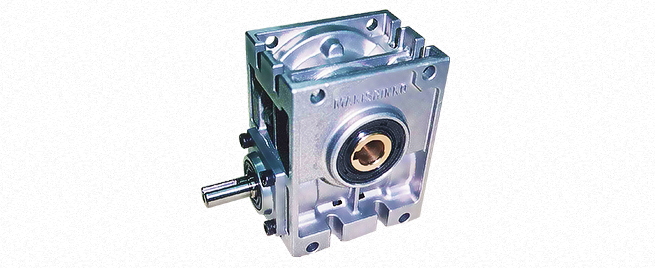

MAO32・40モデル

MAO32・40モデル

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

MAO32・40モデルの仕様

MAO32･40モデル

MAO32･40モデル

【仕様】

型式	減速比率	入力回転速度[min-1]															価格[円]	購入
		1800			1500			1000			750			500
		入力容量[kW]	出力トルク[N・m]	許容O.H.L.(BG/2)[N]	入力容量[kW]	出力トルク[N・m]	許容O.H.L.(25/2)[N]	入力容量[kW]	出力トルク[N・m]	許容O.H.L.(25/2)[N]	入力容量[kW]	出力トルク[N・m]	許容O.H.L.(25/2)[N]	入力容量[kW]	出力トルク[N・m]	許容O.H.L.(25/2)[N]
MAO32[]10	1/10	0.59	24.5	1560	0.53	26.5	1560	0.43	31.4	1560	0.34	32.3	1560	0.23	32.3	1560	27,400~
MAO32[]20	1/20	0.29	21.6	1560	0.26	23.5	1560	0.20	26.5	1560	0.18	29.4	1560	0.13	32.3	1560	27,400~
MAO32[]30	1/30	0.26	26.5	1560	0.23	28.4	1560	0.19	32.3	1560	0.15	32.3	1560	0.10	32.3	1560	27,400~
MAO32[]40	1/40	0.19	23.5	1560	0.17	25.5	1560	0.14	28.4	1560	0.12	31.4	1560	0.09	32.3	1560	27,400~
MAO32[]50	1/50	0.15	22.5	1560	0.13	23.5	1560	0.11	27.4	1560	0.09	29.4	1560	0.07	30.4	1560	27,400~
MAO32[]60	1/60	0.11	19.6	1560	0.10	20.6	1560	0.08	21.6	1560	0.06	22.5	1560	0.05	23.5	1560	27,400~
MAO40[]10	1/10	1.04	44.1	2050	0.97	49.0	2050	0.75	55.9	2050	0.64	61.7	2050	0.47	66.6	2050	32,200~
MAO40[]20	1/20	0.51	39.2	2050	0.45	41.2	2050	0.36	48.0	2050	0.31	52.9	2050	0.24	59.8	2050	32,200~
MAO40[]30	1/30	0.45	48.0	2050	0.41	51.0	2050	0.33	58.8	2050	0.28	64.7	2050	0.20	66.6	2050	32,200~
MAO40[]40	1/40	0.32	42.1	2050	0.30	45.1	2050	0.24	51.9	2050	0.20	55.9	2050	0.16	61.7	2050	32,200~
MAO40[]50	1/50	0.27	42.1	2050	0.24	44.1	2050	0.19	50.0	2050	0.16	53.9	2050	0.13	58.8	2050	32,200~
MAO40[]60	1/60	0.22	38.2	2050	0.19	40.2	2050	0.15	43.1	2050	0.12	44.1	2050	0.09	46.1	2050	32,200~

【寸法図】

【寸法】

単位[mm]

型式	A	AB	AC	AD	AE	AF	AG	AH	B	BC	BF	BH	CA	CB	CC	CD	CE
型式	A	AB	AC	AD	AE	AF	AG	AH	B	BC	BF	BH	CA	CB	CC	CD	CE
MAO32	122	79.5	42.5	25	54.5	60	30	85	70	35	24	64	75	50	6.0	7.0	6.0
MAO40	137	87	50	25	62.0	70	40	100	86	43	36	80	90	64	7.0	7.0	7.0

単位[mm]

型式	H	HA	HB	HC	HD	HE	HF	HG	HH	E	入力軸				出力軸
型式	H	HA	HB	HC	HD	HE	HF	HG	HH	E	AI	D	W	TH	GG	G	GF	GE	GB	GD
MAO32	110	98	44	32	34	20	60	38	16	7.0	18	12	4	13.5	24	15	5.0	17.3	24	45
MAO40	135	120	55	40	40	21	72.5	47.5	19	7.0	18	12	4	13.5	28	20	6.0	22.8	30	55
