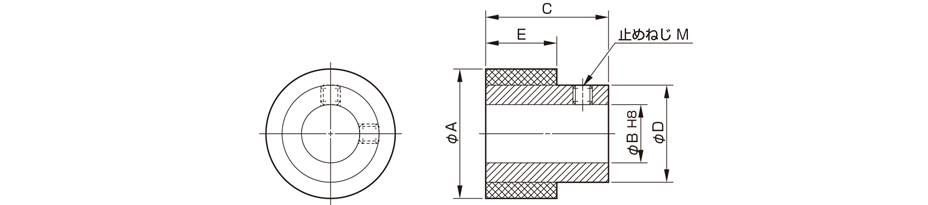

[Specifications and Dimensions]

Set Model	Transmission torque [N・m]（at.20℃）			Max. rotation speed [min^-1]	Moment of inertia [kg･m²]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	M nominal	Set mass[kg]
	Air gap
	0.5mm	1mm	2mm
CLC-2626EE-18	0.184	0.129	0.065	3000	1.2×10^-5	26	12	25	20.2	14	M4	0.12
CLC-3535EE-18	0.773	0.598	0.369	3000	6.2×10^-5	35	15	32	29.3	22	M5	0.34
