PSL-K 타입 | 미키풀리

PSL-K 모델

테이퍼에 의한 메커니컬 타입의 축 록으로, 클램핑 볼트를 조임으로써 축과 허브가 완전하게 결합됩니다. 또한 이너 슬리브에 설치된 그루브(홈)에 의해 쐐기 효과가 증강되어 높은 전달 토크가 얻어집니다. 간이 방청 타입이나 스테인리스 사양 등 배리에이션도 풍부합니다.

PDF・CAD데이터 다운로드는 여기로

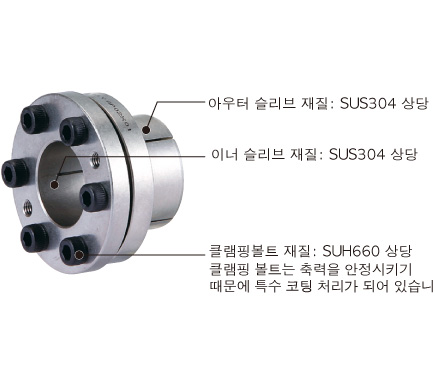

구조와 재질

PSL-K

PSL-K

PSL-K B

PSL-K B

PSL-K C

PSL-K C

PSL-K F

PSL-K F

PSL-K 모델
- 【사양】
- 【치수】
PSL-K (B) 타입
- 【사양】
- 【치수】
PSL-K (C) 타입
- 【사양】
- 【치수】
PSL-K (F) 타입
- 【사양】
- 【치수】

PSL-K 모델

【사양】

형식	허용 토크［N ･m］	허용 추력［N］	축 측면압［N/mm²］	허브 측면압［N/mm²］	조임토크［N・m］	관성 모멘트［kg・m²］	질량〔kg〕
PSL-K-6	5.9	1950	160	80	2	2.5×10^-6	0.037
PSL-K-6.35	6.2	1950	150	80	2	2.5×10^-6	0.036
PSL-K-7	6.8	1950	130	80	2	2.5×10^-6	0.035
PSL-K-8	23	5900	290	160	4	5.0×10^-6	0.056
PSL-K-9	26	5900	260	160	4	5.0×10^-6	0.053
PSL-K-9.525	28	5900	250	130	4	7.8×10^-6	0.069
PSL-K-10	29	5900	230	130	4	7.7×10^-6	0.068
PSL-K-11	32	5900	210	130	4	7.6×10^-6	0.065
PSL-K-12	47	7800	260	160	4	10×10^-6	0.076
PSL-K-12.7	50	7800	250	140	4	10×10^-6	0.073
PSL-K-14	55	7800	220	140	4	13×10^-6	0.083
PSL-K-15	95	12700	290	190	8	24×10^-6	0.125
PSL-K-16	100	12700	270	180	8	27×10^-6	0.130
PSL-K-17	110	12700	260	170	8	33×10^-6	0.145
PSL-K-18	110	12700	240	170	8	32×10^-6	0.140
PSL-K-19	120	12700	230	160	8	40×10^-6	0.155
PSL-K-20	130	12700	220	160	8	39×10^-6	0.150
PSL-K-22	210	19000	250	170	8	65×10^-6	0.210
PSL-K-24	230	19000	230	160	8	76×10^-6	0.220
PSL-K-25	240	19000	220	160	8	75×10^-6	0.210
PSL-K-28	380	27000	220	160	14	203×10^-6	0.390
PSL-K-30	400	27000	210	150	14	230×10^-6	0.400
PSL-K-32	430	27000	190	140	14	260×10^-6	0.425
PSL-K-35	630	36000	210	150	14	366×10^-6	0.525
PSL-K-38	680	35700	210	160	14	426×10^-6	0.580
PSL-K-40	720	36000	160	120	14	511×10^-6	0.599
PSL-K-42	750	35700	170	130	14	561×10^-6	0.657

※허용 토크는 추력이 제로인 경우, 허용 추력은 토크가 제로인 경우의 값입니다.

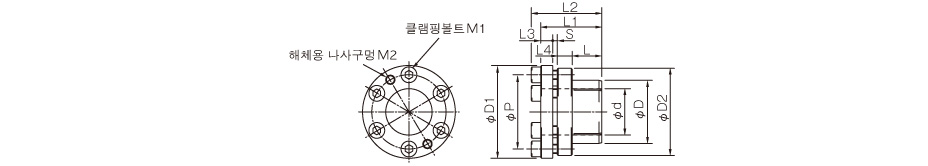

【치수】

단위［mm］

형식	d	D	D1	D2	P	L	L1	L2	L3	L4	S	M1	M2
PSL-K-6	6	12	25	23	17	10	20	24	3.5	5	1.5	2-M4×8	2-M4
PSL-K-6.35	6.35	12	25	23	17	10	20	24	3.5	5	1.5	2-M4×8	2-M4
PSL-K-7	7	12	25	23	17	10	20	24	3.5	5	1.5	2-M4×8	2-M4
PSL-K-8	8	15	28	26	20	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-9	9	15	28	26	20	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-9.525	9.525	18	31	29	23	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-10	10	18	31	29	23	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-11	11	18	31	29	23	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-12	12	20	33	31	25	12	24	28	5	5	2	4-M4×10	2-M4
PSL-K-12.7	12.7	20	33	31	25	12	24	28	5	5	2	4-M4×10	2-M4
PSL-K-14	14	22	35	33	27	12	24	28	5	5	2	4-M4×10	2-M4
PSL-K-15	15	23	39	36	29	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-16	16	24	40	37	30	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-17	17	26	42	39	32	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-18	18	26	42	39	32	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-19	19	28	44	41	34	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-20	20	28	44	41	34	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-22	22	32	48	45	38	16	33	38	6.5	8	2.5	6-M5×14	2-M5
PSL-K-24	24	34	50	47	40	16	33	38	6.5	8	2.5	6-M5×14	2-M5
PSL-K-25	25	34	50	47	40	16	33	38	6.5	8	2.5	6-M5×14	2-M5
PSL-K-28	28	39	62	59	47	20	39	45	7.5	9	2.5	6-M6×16	2-M6
PSL-K-30	30	41	64	61	49	20	39	45	7.5	9	2.5	6-M6×16	2-M6
PSL-K-32	32	43	66	63	51	20	39	45	7.5	9	2.5	6-M6×16	2-M6
PSL-K-35	35	47	70	67	55	22	43	49	8	10	3	8-M6×18	2-M6
PSL-K-38	38	50	73	70	58	22	43	49	8	10	3	8-M6×18	2-M6
PSL-K-40	40	53	76	73	61	22	43	49	8	10	3	8-M6×18	2-M6
PSL-K-42	42	55	78	75	63	22	43	49	8	10	3	8-M6×18	2-M6

※L1, L2, S는 <POSI LOCK>을 부착하기 전의 치수입니다.

각 볼트, 탭의 호칭은 수량-나사의 호칭×호칭길이입니다.

PSL-K (B) 타입

【사양】

형식	허용 토크［N ･m］	허용 추력［N］	축 측면압［N/mm²］	허브 측면압［N/mm²］	조임토크［N・m］	관성 모멘트［kg・m²］	질량〔kg〕
PSL-K-6-B	5.9	1950	160	80	2	2.5×10^-6	0.037
PSL-K-6.35-B	6.2	1950	150	80	2	2.5×10^-6	0.036
PSL-K-7-B	6.8	1950	130	80	2	2.5×10^-6	0.035
PSL-K-8-B	23	5900	290	160	4	5.0×10^-6	0.056
PSL-K-9-B	26	5900	260	160	4	5.0×10^-6	0.053
PSL-K-9.525-B	28	5900	250	130	4	7.8×10^-6	0.069
PSL-K-10-B	29	5900	230	130	4	7.7×10^-6	0.068
PSL-K-11-B	32	5900	210	130	4	7.6×10^-6	0.065
PSL-K-12-B	47	7800	260	160	4	10×10^-6	0.076
PSL-K-12.7-B	50	7800	250	140	4	10×10^-6	0.073
PSL-K-14-B	55	7800	220	140	4	13×10^-6	0.083
PSL-K-15-B	95	12700	290	190	8	24×10^-6	0.125
PSL-K-16-B	100	12700	270	180	8	27×10^-6	0.130
PSL-K-17-B	110	12700	260	170	8	33×10^-6	0.145
PSL-K-18-B	110	12700	240	170	8	32×10^-6	0.140
PSL-K-19-B	120	12700	230	160	8	40×10^-6	0.155
PSL-K-20-B	130	12700	220	160	8	39×10^-6	0.150
PSL-K-22-B	210	19000	250	170	8	65×10^-6	0.210
PSL-K-24-B	230	19000	230	160	8	76×10^-6	0.220
PSL-K-25-B	240	19000	220	160	8	75×10^-6	0.210
PSL-K-28-B	380	27000	220	160	14	203×10^-6	0.390
PSL-K-30-B	400	27000	210	150	14	230×10^-6	0.400
PSL-K-32-B	430	27000	190	140	14	260×10^-6	0.425
PSL-K-35-B	630	36000	210	150	14	366×10^-6	0.525
PSL-K-38-B	680	35700	210	160	14	426×10^-6	0.580
PSL-K-40-B	720	36000	160	120	14	511×10^-6	0.599
PSL-K-42-B	750	35700	170	130	14	561×10^-6	0.657

※허용 토크는 추력이 제로인 경우, 허용 추력은 토크가 제로인 경우의 값입니다.

【치수】

단위［mm］

형식	d	D	D1	D2	P	L	L1	L2	L3	L4	S	M1	M2
PSL-K-6-B	6	12	25	23	17	10	20	24	3.5	5	1.5	2-M4×8	2-M4
PSL-K-6.35-B	6.35	12	25	23	17	10	20	24	3.5	5	1.5	2-M4×8	2-M4
PSL-K-7-B	7	12	25	23	17	10	20	24	3.5	5	1.5	2-M4×8	2-M4
PSL-K-8-B	8	15	28	26	20	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-9-B	9	15	28	26	20	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-9.525-B	9.525	18	31	29	23	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-10-B	10	18	31	29	23	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-11-B	11	18	31	29	23	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-12-B	12	20	33	31	25	12	24	28	5	5	2	4-M4×10	2-M4
PSL-K-12.7-B	12.7	20	33	31	25	12	24	28	5	5	2	4-M4×10	2-M4
PSL-K-14-B	14	22	35	33	27	12	24	28	5	5	2	4-M4×10	2-M4
PSL-K-15-B	15	23	39	36	29	14	29	33.5	6	7	2	4-M5×12	2-M5
PSL-K-16-B	16	24	40	37	30	14	29	33.5	6	7	2	4-M5×12	2-M5
PSL-K-17-B	17	26	42	39	32	14	29	33.5	6	7	2	4-M5×12	2-M5
PSL-K-18-B	18	26	42	39	32	14	29	33.5	6	7	2	4-M5×12	2-M5
PSL-K-19-B	19	28	44	41	34	14	29	33.5	6	7	2	4-M5×12	2-M5
PSL-K-20-B	20	28	44	41	34	14	29	33.5	6	7	2	4-M5×12	2-M5
PSL-K-22-B	22	32	48	45	38	16	33	37.5	6.5	8	2.5	6-M5×14	2-M5
PSL-K-24-B	24	34	50	47	40	16	33	37.5	6.5	8	2.5	6-M5×14	2-M5
PSL-K-25-B	25	34	50	47	40	16	33	37.5	6.5	8	2.5	6-M5×14	2-M5
PSL-K-28-B	28	39	62	59	47	20	39	44	7.5	9	2.5	6-M6×16	2-M6
PSL-K-30-B	30	41	64	61	49	20	39	44	7.5	9	2.5	6-M6×16	2-M6
PSL-K-32-B	32	43	66	63	51	20	39	44	7.5	9	2.5	6-M6×16	2-M6
PSL-K-35-B	35	47	70	67	55	22	43	48	8	10	3	8-M6×18	2-M6
PSL-K-38-B	38	50	73	70	58	22	43	48	8	10	3	8-M6×18	2-M6
PSL-K-40-B	40	53	76	73	61	22	43	48	8	10	3	8-M6×18	2-M6
PSL-K-42-B	42	55	78	75	63	22	43	48	8	10	3	8-M6×18	2-M6

※L1, L2, S는 <POSI LOCK>을 부착하기 전의 치수입니다.

각 볼트, 탭의 호칭은 수량-나사의 호칭×호칭길이입니다.

PSL-K (C) 타입

【사양】

형식	허용 토크［N ･m］	허용 추력［N］	축 측면압［N/mm²］	허브 측면압［N/mm²］	조임토크［N・m］	관성 모멘트［kg・m²］	질량〔kg〕
PSL-K-6-C	5.9	1950	160	80	2	2.5×10^-6	0.037
PSL-K-6.35-C	6.2	1950	150	80	2	2.5×10^-6	0.036
PSL-K-7-C	6.8	1950	130	80	2	2.5×10^-6	0.035
PSL-K-8-C	23	5900	290	160	4	5.0×10^-6	0.056
PSL-K-9-C	26	5900	260	160	4	5.0×10^-6	0.053
PSL-K-9.525-C	28	5900	250	130	4	7.8×10^-6	0.069
PSL-K-10-C	29	5900	230	130	4	7.7×10^-6	0.068
PSL-K-11-C	32	5900	210	130	4	7.6×10^-6	0.065
PSL-K-12-C	47	7800	260	160	4	10×10^-6	0.076
PSL-K-12.7-C	50	7800	250	140	4	10×10^-6	0.073
PSL-K-14-C	55	7800	220	140	4	13×10^-6	0.083
PSL-K-15-C	95	12700	290	190	8	24×10^-6	0.125
PSL-K-16-C	100	12700	270	180	8	27×10^-6	0.130
PSL-K-17-C	110	12700	260	170	8	33×10^-6	0.145
PSL-K-18-C	110	12700	240	170	8	32×10^-6	0.140
PSL-K-19-C	120	12700	230	160	8	40×10^-6	0.155
PSL-K-20-C	130	12700	220	160	8	39×10^-6	0.150
PSL-K-22-C	210	19000	250	170	8	65×10^-6	0.210
PSL-K-24-C	230	19000	230	160	8	76×10^-6	0.220
PSL-K-25-C	240	19000	220	160	8	75×10^-6	0.210
PSL-K-28-C	380	27000	220	160	14	203×10^-6	0.390
PSL-K-30-C	400	27000	210	150	14	230×10^-6	0.400
PSL-K-32-C	430	27000	190	140	14	260×10^-6	0.425
PSL-K-35-C	630	36000	210	150	14	366×10^-6	0.525
PSL-K-38-C	680	35700	210	160	14	426×10^-6	0.580
PSL-K-40-C	720	36000	160	120	14	511×10^-6	0.599
PSL-K-42-C	750	35700	170	130	14	561×10^-6	0.657

※허용 토크는 추력이 제로인 경우, 허용 추력은 토크가 제로인 경우의 값입니다.

※PSL-K-42-C는 주문 생산품입니다.

【치수】

단위［mm］

형식	d	D	D1	D2	P	L	L1	L2	L3	L4	S	M1	M2
PSL-K-6-C	6	12	25	23	17	10	20	24	3.5	5	1.5	2-M4×8	2-M4
PSL-K-6.35-C	6.35	12	25	23	17	10	20	24	3.5	5	1.5	2-M4×8	2-M4
PSL-K-7-C	7	12	25	23	17	10	20	24	3.5	5	1.5	2-M4×8	2-M4
PSL-K-8-C	8	15	28	26	20	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-9-C	9	15	28	26	20	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-9.525-C	9.525	18	31	29	23	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-10-C	10	18	31	29	23	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-11-C	11	18	31	29	23	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-12-C	12	20	33	31	25	12	24	28	5	5	2	4-M4×10	2-M4
PSL-K-12.7-C	12.7	20	33	31	25	12	24	28	5	5	2	4-M4×10	2-M4
PSL-K-14-C	14	22	35	33	27	12	24	28	5	5	2	4-M4×10	2-M4
PSL-K-15-C	15	23	39	36	29	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-16-C	16	24	40	37	30	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-17-C	17	26	42	39	32	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-18-C	18	26	42	39	32	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-19-C	19	28	44	41	34	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-20-C	20	28	44	41	34	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-22-C	22	32	48	45	38	16	33	38	6.5	8	2.5	6-M5×14	2-M5
PSL-K-24-C	24	34	50	47	40	16	33	38	6.5	8	2.5	6-M5×14	2-M5
PSL-K-25-C	25	34	50	47	40	16	33	38	6.5	8	2.5	6-M5×14	2-M5
PSL-K-28-C	28	39	62	59	47	20	39	45	7.5	9	2.5	6-M6×16	2-M6
PSL-K-30-C	30	41	64	61	49	20	39	45	7.5	9	2.5	6-M6×16	2-M6
PSL-K-32-C	32	43	66	63	51	20	39	45	7.5	9	2.5	6-M6×16	2-M6
PSL-K-35-C	35	47	70	67	55	22	43	49	8	10	3	8-M6×18	2-M6
PSL-K-38-C	38	50	73	70	58	22	43	49	8	10	3	8-M6×18	2-M6
PSL-K-40-C	40	53	76	73	61	22	43	49	8	10	3	8-M6×18	2-M6
PSL-K-42-C	42	55	78	75	63	22	43	49	8	10	3	8-M6×18	2-M6

※L1, L2, S는 <POSI LOCK>을 부착하기 전의 치수입니다.

각 볼트, 탭의 호칭은 수량-나사의 호칭×호칭길이입니다.

PSL-K (F) 타입

【사양】

형식	허용 토크［N ･m］	허용 추력［N］	축 측면압［N/mm²］	허브 측면압［N/mm²］	조임토크［N・m］	관성 모멘트［kg・m²］	질량〔kg〕
PSL-K-6-F	4.7	1560	120	60	2	2.5×10^-6	0.037
PSL-K-6.35-F	4.9	1560	120	60	2	2.5×10^-6	0.036
PSL-K-7-F	5.4	1560	100	60	2	2.5×10^-6	0.035
PSL-K-8-F	18	4720	230	120	3.5	5.0×10^-6	0.056
PSL-K-9-F	20	4720	200	120	3.5	5.0×10^-6	0.053
PSL-K-9.525-F	22	4720	200	100	3.5	7.8×10^-6	0.069
PSL-K-10-F	23	4720	180	100	3.5	7.7×10^-6	0.068
PSL-K-11-F	25	4720	160	100	3.5	7.6×10^-6	0.065
PSL-K-12-F	37	6240	200	120	3.5	10×10^-6	0.076
PSL-K-12.7-F	40	6240	200	110	3.5	10×10^-6	0.073
PSL-K-14-F	44	6240	170	110	3.5	13×10^-6	0.083
PSL-K-15-F	76	10160	230	150	7	24×10^-6	0.125
PSL-K-16-F	80	10160	210	140	7	27×10^-6	0.130
PSL-K-17-F	88	10160	200	130	7	33×10^-6	0.145
PSL-K-18-F	88	10160	190	130	7	32×10^-6	0.140
PSL-K-19-F	96	10160	180	120	7	40×10^-6	0.155
PSL-K-20-F	104	10160	170	120	7	39×10^-6	0.150
PSL-K-22-F	168	15200	200	130	7	65×10^-6	0.210
PSL-K-24-F	184	15200	180	120	7	76×10^-6	0.220
PSL-K-25-F	192	15200	170	120	7	75×10^-6	0.210
PSL-K-28-F	304	21600	170	120	12	203×10^-6	0.390
PSL-K-30-F	320	21600	160	120	12	230×10^-6	0.400
PSL-K-32-F	344	21600	150	110	12	260×10^-6	0.425
PSL-K-35-F	504	28800	160	120	12	366×10^-6	0.525

※허용 토크는 추력이 제로인 경우, 허용 추력은 토크가 제로인 경우의 값입니다.

【치수】

단위［mm］

형식	d	D	D1	D2	P	L	L1	L2	L3	L4	S	M1	M2
PSL-K-6-F	6	12	25	23	17	10	20	24	3.5	5	1.5	2-M4×8	2-M4
PSL-K-6.35-F	6.35	12	25	23	17	10	20	24	3.5	5	1.5	2-M4×8	2-M4
PSL-K-7-F	7	12	25	23	17	10	20	24	3.5	5	1.5	2-M4×8	2-M4
PSL-K-8-F	8	15	28	26	20	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-9-F	9	15	28	26	20	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-9.525-F	9.525	18	31	29	23	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-10-F	10	18	31	29	23	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-11-F	11	18	31	29	23	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-12-F	12	20	33	31	25	12	24	28	5	5	2	4-M4×10	2-M4
PSL-K-12.7-F	12.7	20	33	31	25	12	24	28	5	5	2	4-M4×10	2-M4
PSL-K-14-F	14	22	35	33	27	12	24	28	5	5	2	4-M4×10	2-M4
PSL-K-15-F	15	23	39	36	29	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-16-F	16	24	40	37	30	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-17-F	17	26	42	39	32	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-18-F	18	26	42	39	32	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-19-F	19	28	44	41	34	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-20-F	20	28	44	41	34	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-22-F	22	32	48	45	38	16	33	38	6.5	8	2.5	6-M5×14	2-M5
PSL-K-24-F	24	34	50	47	40	16	33	38	6.5	8	2.5	6-M5×14	2-M5
PSL-K-25-F	25	34	50	47	40	16	33	38	6.5	8	2.5	6-M5×14	2-M5
PSL-K-28-F	28	39	62	59	47	20	39	45	7.5	9	2.5	6-M6×16	2-M6
PSL-K-30-F	30	41	64	61	49	20	39	45	7.5	9	2.5	6-M6×16	2-M6
PSL-K-32-F	32	43	66	63	51	20	39	45	7.5	9	2.5	6-M6×16	2-M6
PSL-K-35-F	35	47	70	67	55	22	43	49	8	10	3	8-M6×18	2-M6

※L1, L2, S는 <POSI LOCK>을 부착하기 전의 치수입니다.

※각 볼트, 탭의 호칭은 수량-나사의 호칭×호칭길이입니다.
