ETP-A 타입 | 미키풀리

ETP-A 모델

축과 허브와의 결합을 플랜지면에 배치한 클램핑 볼트를 조임으로써 간단 신속하게 행할 수 있습니다. 메커니컬 방식에 비해 적은 볼트 개수로 조임이 가능하며, 메커니컬 방식과 같이 슬로팅(slotting)이 없기 때문에 동심도 0.05의 고정도 결합이 가능합니다.

PDF・CAD데이터 다운로드는 여기로

풍부한 배리에이션

스틸제를 표준으로 간이 방청 사양, 스테인리스 사양, 쇼트 사양 등 배리에이션이 풍부합니다.

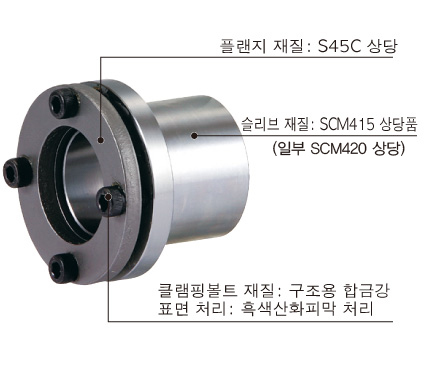

구조와 재질

ETP-A

ETP-A B

ETP-A C

ETP-A S

ETP-A R

ETP-A 모델
- 【사양】

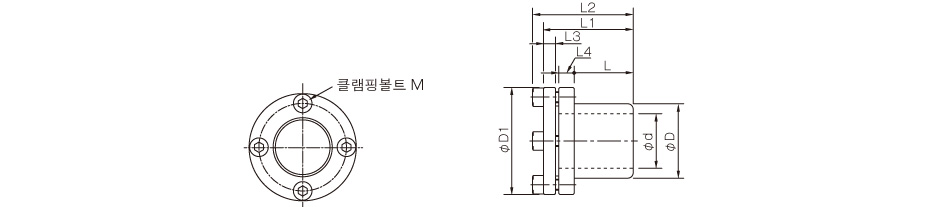

- 【치수】
ETP-A (B) 타입
- 【사양】
- 【치수】
ETP-A (C) 타입
- 【사양】
- 【치수】
ETP-A (S) 타입
- 【사양】
- 【치수】
ETP-A (R) 타입
- 【사양】
- 【치수】

ETP-A 모델

【사양】

형식	허용 토크［N ･m］	허용 추력［N］	허용 래디얼 하중［N］	축 측면압［N/mm²］	허브 측면압［N/mm²］	조임토크［N・m］	관성 모멘트［kg・m²］	질량〔kg〕
ETP-A-15	55	7300	2500	90	80	6	0.018 × 10^-3	0.1
ETP-A-19	100	10600	5800	90	80	8	0.046 × 10^-3	0.17
ETP-A-20	125	6600	6600	90	80	8	0.046 × 10^-3	0.16
ETP-A-22	135	12500	8200	90	80	8	0.065 × 10^-3	0.19
ETP-A-24	200	16700	9800	90	80	8	0.067 × 10^-3	0.2
ETP-A-25	250	20000	10600	90	80	8	0.071 × 10^-3	0.19
ETP-A-28	300	21400	13100	90	80	8	0.12 × 10^-3	0.26
ETP-A-30	420	28000	14700	90	80	8	0.14 × 10^-3	0.29
ETP-A-32	420	26300	16300	90	80	8	0.20 × 10^-3	0.35
ETP-A-35	650	37100	18800	90	80	8	0.25 × 10^-3	0.4
ETP-A-38	750	39500	21200	90	80	8	0.31 × 10^-3	0.43
ETP-A-40	940	47000	22800	90	80	8	0.44 × 10^-3	0.55
ETP-A-42	940	44800	24400	90	80	8	0.47 × 10^-3	0.55
ETP-A-45	1290	57300	26900	90	80	13	0.69 × 10^-3	0.71
ETP-A-48	1570	65400	29300	90	80	13	0.83 × 10^-3	0.78
ETP-A-50	1900	76000	30900	90	80	13	1.05 × 10^-3	0.86
ETP-A-55	2500	90900	35000	90	80	13	1.43 × 10^-3	1.06
ETP-A-60	3400	113000	39100	90	80	13	2.15 × 10^-3	1.37
ETP-A-65	3500	108000	43100	90	80	13	3.10 × 10^-3	1.67
ETP-A-70	5200	149000	47200	90	80	32	4.08 × 10^-3	2.04
ETP-A-75	6300	168000	51300	90	80	32	5.50 × 10^-3	2.42
ETP-A-80	8800	220000	55000	90	80	32	8.10 × 10^-3	2.64
ETP-A-90	11000	240000	60000	90	80	32	12.2 × 10^-3	3.54
ETP-A-100	15500	310000	62000	90	80	32	19.9 × 10^-3	4.8

※허용 토크는 추력이 제로인 경우, 허용 추력은 토크가 제로인 경우의 값입니다.

※허용 토크, 허용 추력, 축 측 면압, 허브 측 면압은 20℃일 때의 값입니다.

※ ETP-A-75・80・90・100 은 수주 생산품입니다 .

【치수】

단위［mm］

형식	d	D	D1	L	L1	L2	L3	L4	M
ETP-A-15	15	23	37.5	17	28	33	5	5.4	3-M5×10
ETP-A-19	19	28	45	21	34	39	5.5	6.9	3-M5×12
ETP-A-20	20	28	45	22	35	40	5.5	6.4	3-M5×12
ETP-A-22	22	32	49	22	35	40	5.5	6.4	4-M5×12
ETP-A-24	24	34	49	25	38	43	5.5	6.4	4-M5×12
ETP-A-25	25	34	49	27	41	46	5.5	6.9	4-M5×12
ETP-A-28	28	39	55	29	43	48	5.5	6.9	4-M5×12
ETP-A-30	30	41	57	32	46	51	5.5	6.9	4-M5×12
ETP-A-32	32	43	60	34	50	55	7	7.4	4-M5×14
ETP-A-35	35	47	62.5	37	53	58	7	7.4	6-M5×14
ETP-A-38	38	50	65	41	57	62	7	7.4	6-M5×14
ETP-A-40	40	53	70	43	60	65	7.5	8.4	6-M5×16
ETP-A-42	42	55	70	45	62	67	7.5	8.4	6-M5×16
ETP-A-45	45	59	77	49	66	72	8	8.4	6-M6×16
ETP-A-48	48	62	80	52	70	76	8	8.4	6-M6×16
ETP-A-50	50	65	83	53	72	78	8.5	9.4	6-M6×18
ETP-A-55	55	71	88	58	77	83	9	9.4	8-M6×18
ETP-A-60	60	77	95	64	85	91	10	10.4	8-M6×20
ETP-A-65	65	84	102	68	90	96	9.5	10.9	8-M6×20
ETP-A-70	70	90	113	72	94	102	9.5	10.9	6-M8×20
ETP-A-75	75	95	118	85	108	116	11	11	6-M8×22
ETP-A-80	80	100	123	90	114	122	11	11	6-M8×22
ETP-A-90	90	112	135	100	127	135	12.5	12.5	8-M8×25
ETP-A-100	100	125	148	110	139	147	13.5	13	8-M8×25

※L1, L2은 ＜ETP-CLASSIC＞을 부착했을 때의 치수입니다. 이들은 축 지름 및 허브 안지름의 끼워맞춤 공차에 따라 다소 변화합니다.

※클램핑볼트 M의 호칭은 수량-나사의 호칭×호칭길이입니다.

ETP-A (B) 타입

【사양】

형식	허용 토크［N ･m］	허용 추력［N］	허용 래디얼 하중［N］	축 측면압［N/mm²］	허브 측면압［N/mm²］	조임토크［N・m］	관성 모멘트［kg・m²］	질량〔kg〕
ETP-A-15-B	55	7300	2500	90	80	6	0.018 × 10^-3	0.1
ETP-A-19-B	100	10600	5800	90	80	8	0.046 × 10^-3	0.17
ETP-A-20-B	125	12500	6600	90	80	8	0.046 × 10^-3	0.16
ETP-A-22-B	135	12300	8200	90	80	8	0.065 × 10^-3	0.19
ETP-A-24-B	200	16700	9800	90	80	8	0.067 × 10^-3	0.2
ETP-A-25-B	250	20000	10600	90	80	8	0.071 × 10^-3	0.19
ETP-A-28-B	300	21400	13100	90	80	8	0.12 × 10^-3	0.26
ETP-A-30-B	420	28000	14700	90	80	8	0.14 × 10^-3	0.29
ETP-A-32-B	420	26300	16300	90	80	8	0.20 × 10^-3	0.35
ETP-A-35-B	650	37100	18800	90	80	8	0.25 × 10^-3	0.4
ETP-A-38-B	750	39500	21200	90	80	8	0.31 × 10^-3	0.43
ETP-A-40-B	940	47000	22800	90	80	8	0.44 × 10^-3	0.55
ETP-A-42-B	940	44800	24400	90	80	8	0.47 × 10^-3	0.55
ETP-A-45-B	1290	57300	26900	90	80	13	0.69 × 10^-3	0.71
ETP-A-48-B	1570	65400	29300	90	80	13	0.83 × 10^-3	0.78
ETP-A-50-B	1900	76000	30900	90	80	13	1.05 × 10^-3	0.86
ETP-A-55-B	2500	90900	35000	90	80	13	1.43 × 10^-3	1.06
ETP-A-60-B	3400	113000	39100	90	80	13	2.15 × 10^-3	1.37
ETP-A-65-B	3500	108000	43100	90	80	13	3.10 × 10^-3	1.67
ETP-A-70-B	5200	149000	47200	90	80	32	4.08 × 10^-3	2.04
ETP-A-75-B	6300	168000	51300	90	80	32	5.50 × 10^-3	2.42
ETP-A-80-B	8800	220000	55000	90	80	32	8.10 × 10^-3	2.64
ETP-A-90-B	11000	244000	60000	90	80	32	12.2 × 10^-3	3.54
ETP-A-100-B	15500	310000	62000	90	80	32	19.9 × 10^-3	4.8

※허용 토크는 추력이 제로인 경우, 허용 추력은 토크가 제로인 경우의 값입니다.

※허용 토크, 허용 추력, 축 측면압, 허브 측면압은 20℃일 때의 값입니다.

※ ETP-A-75・80・90・100-B 은 수주 생산품입니다 .

【치수】

단위［mm］

형식	d	D	D1	L	L1	L2	L3	L4	M
ETP-A-15-B	15	23	37.5	17	28	32.5	5	5.4	3-M5×10
ETP-A-19-B	19	28	45	21	34	38.5	5.5	6.9	3-M5×12
ETP-A-20-B	20	28	45	22	35	39.5	5.5	6.4	3-M5×12
ETP-A-22-B	22	32	49	22	35	39.5	5.5	6.4	4-M5×12
ETP-A-24-B	24	34	49	25	38	42.5	5.5	6.4	4-M5×12
ETP-A-25-B	25	34	49	27	41	45.5	5.5	6.9	4-M5×12
ETP-A-28-B	28	39	55	29	43	47.5	5.5	6.9	4-M5×12
ETP-A-30-B	30	41	57	32	46	50.5	5.5	6.9	4-M5×12
ETP-A-32-B	32	43	60	34	50	54.5	7	7.4	4-M5×14
ETP-A-35-B	35	47	62.5	37	53	57.5	7	7.4	6-M5×14
ETP-A-38-B	38	50	65	41	57	61.5	7	7.4	6-M5×14
ETP-A-40-B	40	53	70	43	60	64.5	7.5	8.4	6-M5×16
ETP-A-42-B	42	55	70	45	62	66.5	7.5	8.4	6-M5×16
ETP-A-45-B	45	59	77	49	66	71	8	8.4	6-M6×16
ETP-A-48-B	48	62	80	52	70	75	8	8.4	6-M6×16
ETP-A-50-B	50	65	83	53	72	77	8.5	9.4	6-M6×18
ETP-A-55-B	55	71	88	58	77	82	9	9.4	8-M6×18
ETP-A-60-B	60	77	95	64	85	90	10	10.4	8-M6×20
ETP-A-65-B	65	84	102	68	90	95	9.5	10.9	8-M6×20
ETP-A-70-B	70	90	113	72	94	99.5	9.5	10.9	6-M8 × 20
ETP-A-75-B	75	95	118	85	108	113.5	11	11	6-M8 × 22
ETP-A-80-B	80	100	123	90	114	119.5	11	11	6-M8 × 22
ETP-A-90-B	90	112	135	100	127	132.5	12.5	12.5	8-M8 × 25
ETP-A-100-B	100	125	148	110	139	144.5	13.5	13	8-M8 × 25

※L1, L2은 ＜ETP-CLASSIC＞을 부착했을 때의 치수입니다. 이들은 축 지름 및 허브 안지름의 끼워맞춤 공차에 따라 다소 변화합니다.

※클램핑 볼트 M의 호칭은 수량-나사의 호칭×호칭길이입니다.

ETP-A (C) 타입

【사양】

형식	허용 토크［N ･m］	허용 추력［N］	허용 래디얼 하중［N］	축 측면압［N/mm²］	허브 측면압［N/mm²］	조임토크［N・m］	관성 모멘트［kg・m²］	질량〔kg〕
ETP-A-15-C	41	5000	2500	90	80	6	0.018×10^-3	0.10
ETP-A-19-C	75	7400	5800	90	80	8	0.046×10^-3	0.17
ETP-A-20-C	94	8700	6600	90	80	8	0.046×10^-3	0.16
ETP-A-25-C	188	14000	106000	90	80	8	0.071×10^-3	0.19
ETP-A-30-C	315	19000	14700	90	80	8	0.14×10^-3	0.29
ETP-A-35-C	488	26000	18800	90	80	8	0.25×10^-3	0.40
ETP-A-40-C	705	33000	22800	90	80	8	0.44×10^-3	0.55
ETP-A-45-C	968	40000	26900	90	80	13	0.69×10^-3	0.71
ETP-A-50-C	1426	53000	30900	90	80	13	1.05×10^-3	0.86

※허용 토크는 추력이 제로인 경우, 허용 추력은 토크가 제로인 경우의 값입니다.

※허용 토크, 허용 추력, 축 측면압, 허브 측면압은 20℃일 때의 값입니다.

【치수】

단위［mm］

형식	d	D	D1	L	L1	L2	L3	L4	M
ETP-A-15-C	15	23	37.5	17	28	33	5	5.4	3-M5×10
ETP-A-19-C	19	28	45	21	34	39	5.5	6.9	3-M5×12
ETP-A-20-C	20	28	45	22	35	40	5.5	6.4	3-M5×12
ETP-A-25-C	25	34	49	27	41	46	5.5	6.9	4-M5×12
ETP-A-30-C	30	41	57	32	46	51	5.5	6.9	4-M5×12
ETP-A-35-C	35	47	62.5	37	53	58	7	7.4	6-M5×14
ETP-A-40-C	40	53	70	43	60	65	7.5	8.4	6-M5×16
ETP-A-45-C	45	59	77	49	66	72	8	8.4	6-M6×16
ETP-A-50-C	50	65	83	53	72	78	8.5	9.4	6-M6×18

※L1, L2은 ＜ETP-CLASSIC＞을 부착했을 때의 치수입니다. 이들은 축 지름 및 허브 안지름의 끼워맞춤 공차에 따라 다소 변화합니다.

※클램핑 볼트 M의 호칭은 수량-나사의 호칭×호칭길이입니다.

ETP-A (S) 타입

【사양】

형식	허용 토크［N ･m］	허용 추력［N］	허용 래디얼 하중［N］	축 측면압［N/mm²］	허브 측면압［N/mm²］	조임토크［N・m］	관성 모멘트［kg・m²］	질량〔kg〕
ETP-A-19-S	53	5000	5000	90	80	8	0.044×10^-3	0.15
ETP-A-20-S	75	6000	6000	90	80	8	0.042×10^-3	0.14
ETP-A-25-S	120	10000	10000	90	80	8	0.065×10^-3	0.17
ETP-A-30-S	210	14000	14000	90	80	8	0.12×10^-3	0.24
ETP-A-35-S	330	19000	19000	90	80	8	0.22×10^-3	0.32
ETP-A-40-S	500	26000	26000	90	80	8	0.37×10^-3	0.46
ETP-A-45-S	700	31000	31000	90	80	13	0.56×10^-3	0.57
ETP-A-50-S	1000	40000	40000	90	80	13	0.85×10^-3	0.72

※허용 토크는 추력이 제로인 경우, 허용 추력은 토크가 제로인 경우의 값입니다.

※허용 토크, 허용 추력, 축 측면압, 허브 측면압은 20℃일 때의 값입니다.

【치수】

단위［mm］

형식	d	D	D1	L	L1	L2	L3	L4	M
ETP-A-19-S	19	28	45	13	26	31	5.5	6.9	3-M5×12
ETP-A-20-S	20	28	45	15	28	33	5.5	6.4	3-M5×12
ETP-A-25-S	25	34	49	15	29	34	5.5	6.9	4-M5×12
ETP-A-30-S	30	41	57	20	34	39	5.5	6.9	4-M5×12
ETP-A-35-S	35	47	62.5	22	38	43	7	7.4	6-M5×14
ETP-A-40-S	40	53	70	25	42	47	7.5	8.4	6-M5×16
ETP-A-45-S	45	59	77	28	45	51	8	8.4	6-M6×16
ETP-A-50-S	50	65	83	26	45	51	8.5	9.4	6-M6×18

※L1, L2은 ＜ETP-CLASSIC＞을 부착했을 때의 치수입니다. 이들은 축 지름 및 허브 안지름의 끼워맞춤 공차에 따라 다소 변화합니다.

※클램핑볼트 M의 호칭은 수량-나사의 호칭×호칭길이입니다.

ETP-A (R) 타입

【사양】

형식	허용 토크［N ･m］	허용 추력［N］	허용 래디얼 하중［N］	축 측면압［N/mm²］	허브 측면압［N/mm²］	조임토크［N・m］	관성 모멘트［kg・m²］	질량〔kg〕
ETP-A-15-R	45	6000	2500	90	70	4.5	0.018 × 10^-3	0.1
ETP-A-20-R	100	10000	6600	90	70	4.5	0.046 × 10^-3	0.16
ETP-A-25-R	210	16800	10600	90	70	4.5	0.071 × 10^-3	0.19
ETP-A-30-R	350	23300	14700	90	70	4.5	0.142 × 10^-3	0.29
ETP-A-35-R	500	28500	18800	90	70	4.5	0.250 × 10^-3	0.4
ETP-A-40-R	750	37500	22800	90	70	4.5	0.441 × 10^-3	0.55
ETP-A-45-R	1100	48800	26900	90	70	7.8	0.686 × 10^-3	0.71
ETP-A-50-R	1550	62000	30900	90	70	7.8	1.045 × 10^-3	0.86

※허용 토크는 추력이 제로인 경우, 허용 추력은 토크가 제로인 경우의 값입니다.

※허용 토크, 허용 추력, 축 측면압, 허브 측면압은 20℃일 때의 값입니다.

【치수】

단위［mm］

형식	d	D	D1	L	L1	L2	L3	L4	M
ETP-A-15-R	15	23	37.5	17	28	32	5	5.4	4-M5×10
ETP-A-20-R	20	28	45	22	36	40	5.5	6.4	5-M5×12
ETP-A-25-R	25	34	49	27	41	45	5.5	6.9	7-M5×12
ETP-A-30-R	30	41	57	32	46	50	5.3	6.9	7-M5×12
ETP-A-35-R	35	47	62.5	37	53	57	7	7.4	9-M5×14
ETP-A-40-R	40	53	70	43	60	64	8	8.4	9-M5×16
ETP-A-45-R	45	59	77	49	66	70	8	8.4	9-M6×16
ETP-A-50-R	50	65	83	53	72	76	8.5	9.4	9-M6×18

※L1, L2은 ＜ETP-CLASSIC＞을 부착했을 때의 치수입니다. 이들은 축 지름 및 허브 안지름의 끼워맞춤 공차에 따라 다소 변화합니다.

※클램핑볼트 M의 호칭은 수량-나사의 호칭×호칭길이입니다.
