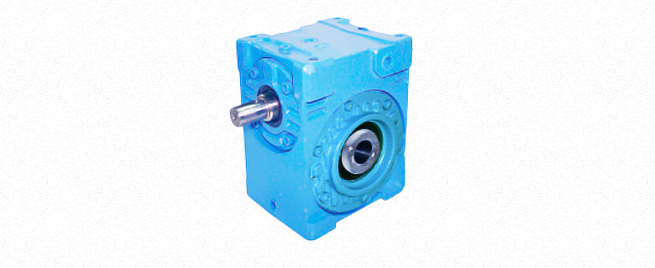

MAOW(P)モデル

MAOW(P)モデル

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

MAOW(P)モデルの仕様

MAOWモデル

MAOWモデル

【仕様】

型式	減速比率	入力回転速度[min-1]																				MAOW価格[円]	購入
		1800				1500				1000				750				500
		入力容量[kW]	効率[%]	出力トルク[N・m]	許容O.H.L.(BD/2)[N]	入力容量[kW]	効率[%]	出力トルク[N・m]	許容O.H.L.(BD/2)[N]	入力容量[kW]	効率[%]	出力トルク[N・m]	許容O.H.L.(BD/2)[N]	入力容量[kW]	効率[%]	出力トルク[N・m]	許容O.H.L.(BD/2)[N]	入力容量[kW]	効率[%]	出力トルク[N・m]	許容O.H.L.(BD/2)[N]
MAOW(P)50[]10	1/10	1.77	91.2	85.3	2940	1.62	90.4	93.1	2940	1.26	89.1	107	2940	1.19	88.7	112	2940	0.82	86.3	136	2940	38,100~
MAOW(P)50[]15	1/15	1.52	88.2	107	2940	1.35	87.3	113	2940	1.07	85.7	131	2940	1.00	85.0	135	2940	0.69	82.2	164	2940	38,100~
MAOW(P)50[]20	1/20	1.08	86.5	99.0	2940	0.97	85.6	107	2940	0.75	83.6	121	2940	0.71	83.0	125	2940	0.49	80.0	150	2940	38,100~
MAOW(P)50[]25	1/25	0.84	84.5	94.1	2940	0.75	83.6	101	2940	0.58	81.3	114	2940	0.55	80.6	118	2940	0.37	77.4	140	2940	38,100~
MAOW(P)50[]30	1/30	0.97	79.8	124	2940	0.88	78.3	132	2940	0.68	76.0	149	2940	0.65	75.0	155	2940	0.44	71.0	182	2940	38,100~
MAOW(P)50[]40	1/40	0.67	77.0	110	2940	0.60	75.8	117	2940	0.47	72.8	133	2940	0.45	71.9	137	2940	0.30	67.8	159	2940	38,100~
MAOW(P)50[]50	1/50	0.50	73.8	99.0	2940	0.45	72.5	105	2940	0.36	69.2	120	2940	0.33	68.3	123	2940	0.22	64.0	140	2940	38,100~
MAOW(P)50[]60	1/60	0.39	70.8	89.2	2940	0.35	69.5	95.1	2940	0.28	65.9	106	2940	0.26	65.0	109	2940	0.18	60.5	125	2940	38,100~
MAOW(P)63[]10	1/10	3.30	92.5	163	4410	3.00	91.4	174	4410	2.38	89.6	203	4410	2.01	88.8	227	4410	1.58	86.9	261	4410	49,000~
MAOW(P)63[]15	1/15	2.70	89.7	192	4410	2.44	88.3	206	4410	1.94	86.2	240	4410	1.59	85.1	259	4410	1.27	82.7	300	4410	49,000~
MAOW(P)63[]20	1/20	1.96	87.7	182	4410	1.77	86.6	195	4410	1.40	84.7	225	4410	1.17	83.1	250	4410	0.90	81.0	281	4410	49,000~
MAOW(P)63[]25	1/25	1.51	85.9	173	4410	1.37	84.8	185	4410	1.06	82.9	209	4410	0.90	81.0	231	4410	0.68	78.9	259	4410	49,000~
MAOW(P)63[]30	1/30	1.54	81.8	200	4410	1.38	79.9	211	4410	1.20	76.7	264	4410	1.03	75.0	295	4410	0.80	71.7	331	4410	49,000~
MAOW(P)63[]40	1/40	1.20	78.8	201	4410	1.08	77.1	213	4410	0.85	74.4	243	4410	0.72	71.9	266	4410	0.55	69.1	291	4410	49,000~
MAOW(P)63[]50	1/50	0.90	75.9	182	4410	0.82	74.2	194	4410	0.64	71.6	219	4410	0.54	68.8	238	4410	0.41	66.1	260	4410	49,000~
MAOW(P)63[]60	1/60	0.70	72.8	164	4410	0.63	71.1	173	4410	0.50	68.3	197	4410	0.41	65.3	209	4410	0.32	62.5	233	4410	49,000~
MAOW(P)80[]10	1/10	5.89	93.3	292	7840	5.24	92.9	310	7840	4.19	90.8	364	7840	3.56	89.7	407	7840	2.75	88.2	463	7840	85,300~
MAOW(P)80[]15	1/15	4.94	91.0	358	7840	4.56	90.2	392	7840	3.64	87.7	458	7840	3.06	86.5	506	7840	2.38	84.4	575	7840	85,300~
MAOW(P)80[]20	1/20	3.63	89.3	344	7840	3.27	88.0	367	7840	2.60	85.4	424	7840	2.16	84.2	463	7840	1.71	81.8	533	7840	85,300~
MAOW(P)80[]25	1/25	2.77	87.8	321	7840	2.51	86.2	344	7840	1.96	83.7	391	7840	1.63	82.5	429	7840	1.28	79.8	487	7840	85,300~
MAOW(P)80[]30	1/30	2.83	84.3	379	7840	2.59	82.8	410	7840	2.13	79.0	481	7840	1.96	77.3	579	7840	1.53	74.2	652	7840	85,300~
MAOW(P)80[]40	1/40	2.17	81.4	373	7840	1.97	79.1	396	7840	1.57	75.4	451	7840	1.31	73.6	491	7840	1.02	70.1	543	7840	85,300~
MAOW(P)80[]50	1/50	1.64	78.6	342	7840	1.50	76.3	363	7840	1.18	72.7	411	7840	0.99	70.8	447	7840	0.76	67.1	487	7840	85,300~
MAOW(P)80[]60	1/60	1.27	75.5	305	7840	1.15	73.0	319	7840	0.91	69.2	364	7840	0.76	67.2	391	7840	0.59	63.3	431	7840	85,300~
MAOW(P)100[]10	1/10	9.80	93.9	488	11760	8.79	93.3	522	11760	6.97	91.8	611	11760	5.86	90.4	675	11760	4.58	89.1	778	11760	127,900~
MAOW(P)100[]15	1/15	7.86	91.7	573	11760	7.28	91.0	632	11760	5.85	88.9	744	11760	4.94	87.2	822	11760	3.80	85.7	931	11760	127,900~
MAOW(P)100[]20	1/20	5.84	90.5	560	11760	5.22	89.9	597	11760	4.15	87.1	690	11760	3.48	85.6	760	11760	2.72	83.7	867	11760	127,900~
MAOW(P)100[]25	1/25	4.40	89.0	518	11760	4.05	88.2	569	11760	3.20	85.1	643	11760	2.68	83.6	713	11760	2.08	81.3	807	11760	127,900~
MAOW(P)100[]30	1/30	4.44	85.3	603	11760	4.15	84.3	668	11760	3.39	80.7	784	11760	3.01	78.3	901	11760	2.44	76.0	1062	11760	127,900~
MAOW(P)100[]40	1/40	3.52	83.2	621	11760	3.18	82.3	665	11760	2.57	77.9	763	11760	2.15	75.8	829	11760	1.66	72.8	920	11760	127,900~
MAOW(P)100[]50	1/50	2.60	80.6	556	11760	2.39	79.3	602	11760	1.90	74.7	675	11760	1.60	72.5	738	11760	1.22	69.2	808	11760	127,900~
MAOW(P)100[]60	1/60	2.03	78.2	506	11760	1.85	76.4	541	11760	1.48	71.7	607	11760	1.24	69.5	656	11760	0.95	65.9	722	11760	127,900~

【寸法図1】

【寸法図2】

【寸法】

単位[mm]

型式	A	AB	AC	AD	AE	AF	AG	AH	BA	BB	BC	BF	BG	BH	BI	C	E	H	HA	HB	HC	HD	HG	HF	J	L	入力軸					出力軸					MAOW質量[kg]	油量[ℓ]
型式	A	AB	AC	AD	AE	AF	AG	AH	BA	BB	BC	BF	BG	BH	BI	C	E	H	HA	HB	HC	HD	HG	HF	J	L	AI	AJ	D	W	TH	G	X	TL	CA	CB	MAOW質量[kg]	油量[ℓ]
MAOW(P)50	165	100	65	28	72	100	100	130	108.5	56	52.5	84	130	105	150	108	9	165	185	65	50	50	85	20	M8	16	21	5	18	6	20.5	25	8	28.3	35	38	9	0.5
MAOW(P)63	186	113	73	36	77	120	120	146	117	60	57	90	140	114	164	118	11	190	210	77	63	50	97	20	M10	20	25	5	20	6	22.5	30	8	33.3	40	38	13	0.7
MAOW(P)80	240	145	95	42	103	150	150	190	138	71	67	96	160	134	190	140	13	240	265	96	80	64	121	25	M12	24	30	6	25	8	28	38	10	41.3	45	50	26	1.3
MAOW(P)100	280	165	115	42	123	190	190	230	158	81	77	120	180	154	210	160	13	300	325	120	100	80	145	25	M12	24	30	6	28	8	31	45	14	48.8	55	50	40	2.5
