BEモデル（一般制御用）

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

BEモデル（一般制御用）の仕様

BEモデル
- 【仕様】
- 【寸法】

BEモデル

【仕様】

型　　　　式			BE-05	BE-10	BE-20	BE-40	BER-05	BER-10	BER-20	BEZ-10		BEZ-20
寸法　/　形状	寸法一覧を参照		形状1	形状2	形状3	形状4	形状2	形状3	形状4	形状2		形状3
入力電圧	AC　100　V	±10％ 50/60Hz	●	●	●	●	●	●	●	●	●	●	●
	AC　110　V									●	●	●	●
	AC　200　V		●	●	●	●	●	●	●	●	●	●	●
	AC　220　V									●	●	●	●
出力電圧	トランス降圧・単相全波整流・未平滑		DC　24　V				DC　24　V 2出力・リレー内蔵			DC　21.5　V
定格　／　容量	連続定格		25　W	50　W	100　W	200　W	25　W	50　W	100　W	56.6　W		114　W
サイズ設定	◎：2個以上接続可能　●：適用　△：クラッチ・ブレーキのモデルにより適用	01	◎	◎	◎	◎	●			◎	12	◎	12
		02	◎	◎	◎	◎	●			◎	13	◎	13
		03	◎	◎	◎	◎	●			◎	15	◎	15
		04	◎	◎	◎	◎	●			◎	21	◎	21
		05	◎	◎	◎	◎	●			●	23	◎	23
		06	●	◎	◎	◎	●			●	25	◎	25
		08	△	●	◎	◎	△	●			31	●	31
		10	△	●	◎	◎	△	●			32	●	32
		12		●	◎	◎		●
		14		△	●	◎		△
		16		△	●	◎		△	●
		18			●	◎			●
		20			△	●			△
		25			△	●			△
		31			△	●			△
		40				●			△
適用クラッチ・ブレーキ	弊社クラッチ・ブレーキ　定格電圧DC24V		・励磁クラッチ・ブレーキ　・無励磁ブレーキ　・その他一般制御用				クラッチ・ブレーキユニット切換え制御制御用			ツースクラッチ専用
保護機能	入力側　即断ヒューズ		1　A	1　A	3　A	5　A	1　A	1　A	3　A	3　A	3　A	5　A	5　A
使用環境	結露無きこと		0　～　＋50　℃　　/　10　～　90　％RH
質　　量	製品1個当り		1.4　kg	2.4　kg	4.0　kg	6.4　kg	1.6　kg	3.0　kg	4.9　kg	3.4　kg	3.4　kg	4.4　kg	4.4　kg

【寸法】

単位[mm]

寸法	形状No
寸法	形状1	形状2	形状3	形状4
A	95	105	120	130
B	80	90	105	105
C	130	160	180	230
D	115	145	165	215
E	75	100	120	135
CADファイルNo	BE3	BE4	BE5	BE6

【構造】

【特性】

出力方式

商用電源の単相を、トランスで降圧・全波整流することで直流電圧DC24V を出力しています。未平滑のため出力電圧には脈動がありますが、電磁クラッチ・ブレーキの一般的な使用上では、全く問題ありません。しかし、クラッチ・ブレーキの応答性のバラツキを極力無くす必要がある場合は、平滑した電源装置を用いるか弊社電源装置のBEHモデルをご使用ください。

電源電圧変動と出力電圧

この電源装置は、入力電圧の変動の割合に対して、同じ割合で出力電圧が変動します。運転を正常に行うためにも、電源電圧の変動は±10%の範囲内に抑えてください。

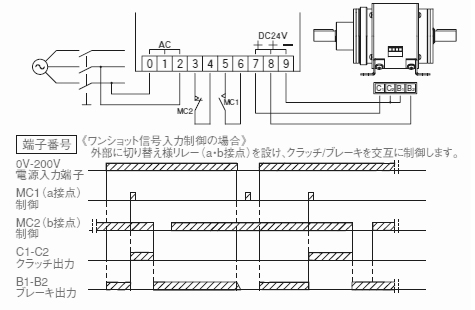

【結線方法とタイムチャート】

BEの基本結線方法
