Breite Drehzahlverstellriemen
Breite Drehzahlverstellriemen Technische Daten
Breite Drehzahlverstellriemen
[Technische Daten]

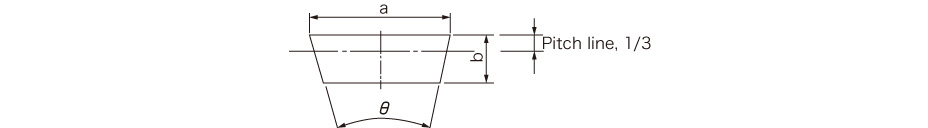

| Modell | 1.022V | 1.422V | 1.922V | 2.322V | 2.926V | 4.430V | 4.836V | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a [mm] | 16 | 22 | 30 | 36,5 | 46 | 70 | 76 | ||||||||||||||
| b [mm] | 6 | 8 | 11 | 12 | 14 | 17 | 22 | ||||||||||||||
| θ [°] | 22 | 26 | 30 | 38 | |||||||||||||||||
| Rie- men- num- mer | Äu- ße- rer Um- fang [mm] | Teil- kreis- umfang [mm] | Rie- men- num- mer | Äu- ße- rer Um- fang [mm] | Teil- kreis- umfang [mm] | Rie- men- num- mer | Äu- ße- rer Um- fang [mm] | Teil- kreis- umfang [mm] | Rie- men- num- mer | Äu- ße- rer Um- fang [mm] | Teil- kreis- umfang [mm] | Rie- men- num- mer | Äu- ße- rer Um- fang [mm] | Teil- kreis- umfang [mm] | Rie- men- num- mer | Äu- ße- rer Um- fang [mm] | Teil- kreis- umfang [mm] | Rie- men- num- mer | Äu- ße- rer Um- fang [mm] | Teil- kreis- umfang [mm] | |
| 178S | 465 | 448 | 210 | 532 | 515 | (256S) | 671 | 649 | 341S | 866 | 841 | (471S) | 1219 | 1191 | (510) | 1321 | 1283 | (850) | 2178 | 2132 | |
| 185 | 470 | 457 | 220 | 560 | 543 | (277) | 716 | 694 | 364S | 945 | 920 | (491S) | 1270 | 1241 | 548S | 1410 | 1372 | (909) | 2328 | 2282 | |
| 192S | 484 | 471 | 236S | 600 | 584 | (282) | 737 | 715 | 381 | 972 | 948 | (521S) | 1346 | 1318 | (578) | 1499 | 1461 | ||||
| 196S | 513 | 501 | 240S | 625 | 608 | 292 | 773 | 750 | 387S | 984 | 959 | (546S) | 1410 | 1382 | (610) | 1575 | 1537 | ||||
| 220S | 560 | 548 | 255 | 648 | 631 | 298S | 785 | 764 | 396S | 1030 | 1005 | (574) | 1481 | 1453 | (630) | 1626 | 1588 | ||||
| 223 | 577 | 564 | 258 | 660 | 643 | (317) | 805 | 784 | 421S | 1090 | 1065 | (586) | 1511 | 1483 | (660) | 1702 | 1664 | ||||
| 228 | 592 | 579 | 266S | 680 | 663 | 321 | 838 | 817 | 441K | 1146 | 1121 | (606S) | 1562 | 1534 | (670) | 1727 | 1689 | ||||
| 247S | 628 | 615 | 270S | 700 | 681 | 325 | 827 | 806 | 481 | 1250 | 1225 | (616) | 1608 | 1580 | (690) | 1778 | 1740 | ||||
| 290 | 752 | 735 | 338S | 880 | 859 | 521 | 1341 | 1316 | (636) | 1636 | 1608 | (700) | 1803 | 1765 | |||||||
| 300S | 780 | 764 | 355 | 923 | 902 | (541) | 1400 | 1375 | (646) | 1664 | 1636 | (730) | 1880 | 1842 | |||||||
| 325 | 840 | 823 | 363S | 942 | 921 | 601S | 1554 | 1529 | (666) | 1714 | 1686 | (740S) | 1905 | 1867 | |||||||
| 330S | 855 | 838 | 381S | 986 | 964 | (621) | 1600 | 1575 | (686) | 1765 | 1737 | 790S | 2032 | 1994 | |||||||
| 340 | 879 | 863 | (386S) | 998 | 976 | (661) | 1712 | 1687 | (706) | 1816 | 1788 | (850S) | 2184 | 2146 | |||||||
| (359) | 912 | 895 | (403S) | 1052 | 1030 | (681S) | 1748 | 1732 | (726) | 1867 | 1839 | (910) | 2337 | 2299 | |||||||
| 360S | 932 | 916 | 417S | 1080 | 1058 | (721) | 1864 | 1839 | (786S) | 2019 | 1991 | (970S) | 2489 | 2451 | |||||||
| 380 | 981 | 964 | (426S) | 1102 | 1080 | (801) | 2068 | 2043 | (856S) | 2195 | 2167 | ||||||||||
| 400S | 1036 | 1020 | 443S | 1145 | 1124 | (906) | 2324 | 2295 | |||||||||||||
| (420S) | 1087 | 1071 | (454S) | 1173 | 1151 | ||||||||||||||||
| (466S) | 1194 | 1178 | 484S | 1250 | 1228 | ||||||||||||||||
| (480) | 1237 | 1221 | (526S) | 1354 | 1332 | ||||||||||||||||
| (540) | 1392 | 1376 | 544 | 1400 | 1378 | ||||||||||||||||
| (600) | 1542 | 1526 | (604) | 1554 | 1532 | ||||||||||||||||
| (646) | 1661 | 1639 | |||||||||||||||||||
| (666) | 1712 | 1690 | |||||||||||||||||||
| (686) | 1760 | 1738 | |||||||||||||||||||
| (756) | 1941 | 1919 | |||||||||||||||||||
| Masse der Einheit [kg/m] | 0,12 | 0,23 | 0,43 | 0,57 | 0,84 | 1,56 | 2,03 | ||||||||||||||
* Die Buchstaben S und K am Ende der Riemennummern weisen lediglich auf eine andere Zusammensetzung des Gummis und auf ein anderes Kernmaterial hin. Diese Riemen können wie gewohnt verwendet werden.
* Die Riemennummern in Klammern weisen darauf hin, dass diese Riemen individuell angefertigt werden.
* Masse (kg) = Masse der Einheit (kg/m) x äußerer Umfang des Riemens (m)
Ähnliches Produkt
Grundlegende Spezifikationen
- Motorleistung 0,2 kW bis 1,5 kW (4-polig)
- Versorgungsspannung Dreiphasig 200 V/50 Hz, 200 oder 220 V/60 Hz
- Untersetzungsverhältnisse A: 1/5 bis 1/25, B: 1/30 bis 1/80
Grundlegende Spezifikationen
- Leistung standardmäßig verwendeter Motor 0,2 kW bis 3,7 kW (4-polig)
- Drehzahlwechslungsverhältnis 1:2,4
- Außendurchmesser der Scheibe 155 mm bis 250 mm
Grundlegende Spezifikationen
- Übertragene Leistung 0,2 kW bis 2,2 kW
- Drehzahlwechslungsverhältnis 1:2 bis 1:6
- Außendurchmesser der Scheibe 103 mm bis 260 mm
Grundlegende Spezifikationen
- Motorleistung 0,2 kW bis 1,5 kW (4-polig)
- Versorgungsspannung Dreiphasig 200 V/50 Hz, 200 oder 220 V/60 Hz
- Untersetzungsverhältnisse 1/10, 1/20, 1/30, 1/40, 1/50, 1/60
