Linearachsenantriebe
Linearachsenantriebe Technische Daten

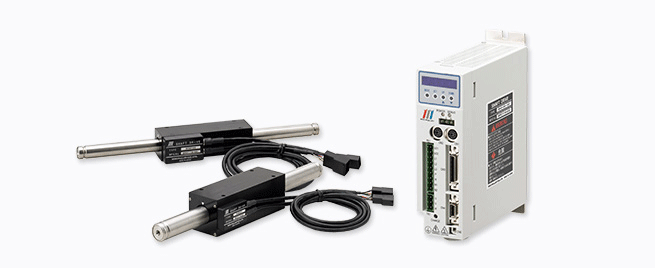

Linearachsenantriebe

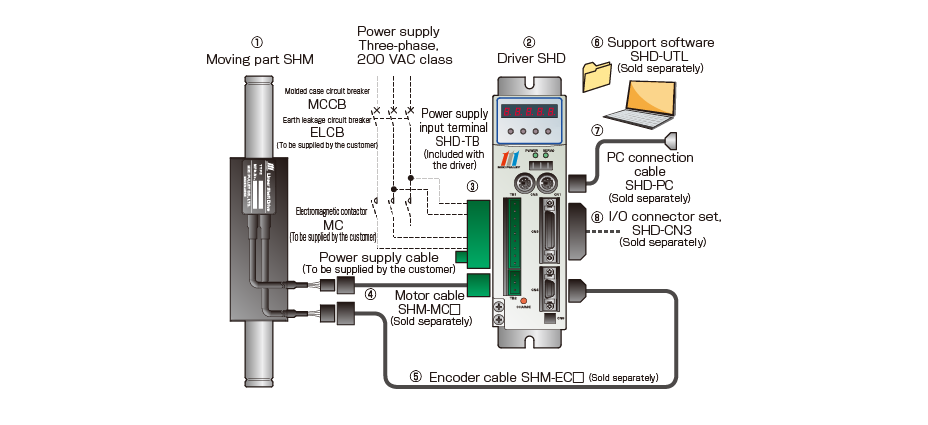

[Systemkonfiguration]
| Nr. | Name | Beschreibung |
|---|---|---|
| ① | Bewegliches Teil | Besteht aus einem beweglichen Teil (Spule) und einer Welle (Magnet). |
| ② | Antrieb | Zur Betätigung des beweglichen Teils. |
| ③ | Netzteil-Eingangsklemme | Zum Anschluss des Netzkabels. (Im Antrieb integriert) |
| ④ | Motorkabel | Zum Verbinden des Antriebs und des Motors des beweglichen Teils. (Separat erhältlich) |
| ⑤ | Encoder-Kabel | Zum Verbinden des Antriebs und des Encoders des beweglichen Teils. (Separat erhältlich) |
| ⑥ | Support-Software | Zum Konfigurieren und Ändern der Einstellungen des Antriebs auf einem PC. (Separat erhältlich) |
| ⑦ | PC-Anschlusskabel | Für den Anschluss an einem PC. (Separat erhältlich) |
| ⑧ | I/O-Anschluss-Set | Steckverbinder für eingehende/ausgehende Befehlssignale zum/vom Antrieb (separat erhältlich). |

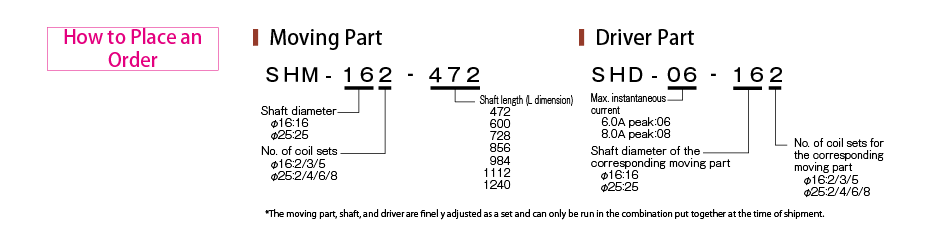

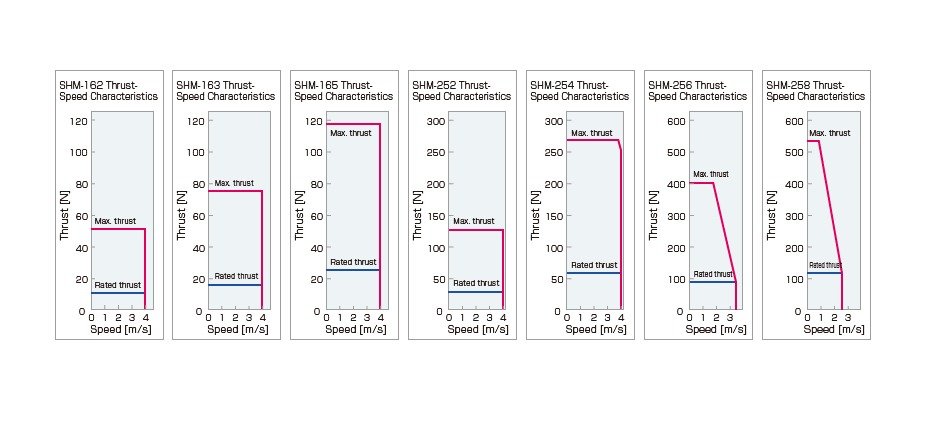

[Technische Daten bewegliches Teil]
| Modell | SHM-162 | SHM-163 | SHM-165 | SHM-252 | SMH-254 | SMH-256 | SHM-258 |
|---|---|---|---|---|---|---|---|
| Anzahl der Spulensätze | 2 | 3 | 5 | 2 | 4 | 6 | 8 |
| Nominalschub | 11 N | 16 N | 25 N | 28N | 59N | 90N | 118N |
| Max. Schub | 51 N | 75 N | 117 N | 126N | 267N | 403N | 532N |
| Max. Drehzahl | 4000 mm/s | 4000 mm/s | 4000 mm/s | 3500 mm/s | 2600 mm/s | ||
| Nennstrom | 0,64 A rms | 1,20 A rms | |||||
| Max. Strom | 3,0 A rms | 5,6 A rms | |||||
| Zeitbemessung | Dauerhaft | ||||||
| Umgebungstemperatur | 0 ~ 40 °C | ||||||
| Feuchtigkeit Umgebungsluft | 80 % relative Luftfeuchtigkeit oder niedriger (nicht kondensierend) | ||||||
| Isolationswiderstand | 500 VDC 10 MΩ oder mehr | ||||||
| Dielektrische Spannungsfestigkeit | 1500 VAC für 1 Minute | ||||||
| Hitzebeständigkeit | Klasse F (Spulenkomponente) | ||||||
| Aufbau | Komplett geschlossen, selbstkühlend | ||||||
| Einheitsmasse der Welle | 0,0015kg/mm | 0,0037kg/mm | |||||
| Masse des beweglichen Teils | 0,25 kg | 0,33 kg | 0,50 kg | 0,70 kg | 1,10 kg | 1,60 kg | 2,00 kg |

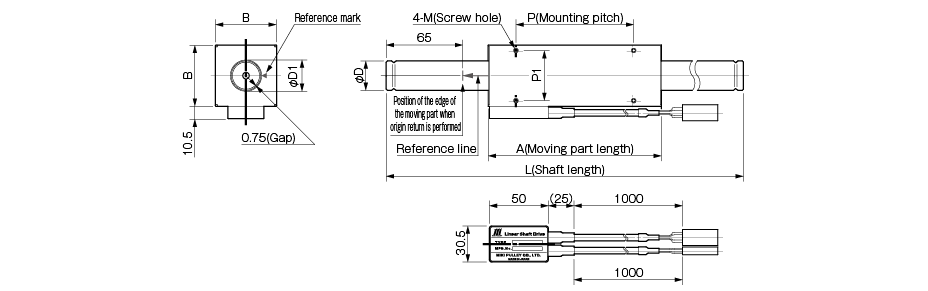

[Abmessungen bewegliches Teil]
Einheit [mm]
| Modell | D | D1 | B | A | P1 | P | M Nominal × depth | Effektive Hublänge | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L=472 | L=600 | L=728 | L=856 | L=984 | L=1112 | L=1240 | ||||||||
| SHM-162 | 16 | 17,5 | 32 | 94 | 25 | 64 | M4 ×6,5 | 277 | 405 | 533 | 661 | 789 | 917 | 1045 |
| SHM-163 | 16 | 17,5 | 32 | 120 | 25 | 90 | M4 ×6,5 | 251 | 379 | 507 | 635 | 763 | 891 | 1019 |
| SHM-165 | 16 | 17,5 | 32 | 172 | 25 | 142 | M4 ×6,5 | 199 | 327 | 455 | 583 | 711 | 839 | 967 |
| SHM-252 | 25 | 26,5 | 52 | 98 | 40 | 60 | M5 ×8 | 273 | 401 | 529 | 657 | 785 | 913 | 1041 |
| SHM-254 | 25 | 26,5 | 52 | 150 | 40 | 110 | M5 ×8 | 221 | 349 | 477 | 605 | 733 | 861 | 989 |
| SHM-256 | 25 | 26,5 | 52 | 202 | 40 | 162 | M5 ×8 | 169 | 297 | 425 | 553 | 681 | 809 | 937 |
| SHM-258 | 25 | 26,5 | 52 | 254 | 40 | 214 | M5 ×8 | 117 | 245 | 373 | 501 | 629 | 757 | 885 |
[Technische Daten Treiber]
| Modell | SHD-06-162 | SHD-06-163 | SHD-06-165 | |
|---|---|---|---|---|
| Anzahl Spulensätze im beweglichen Teil | 2 | 3 | 5 | |
| Eingangsspannung | Hauptstromversorgung: Dreiphasig, 200 VAC, Steuerstromversorgung: Einphasig, 200 VAC | |||
| Bereich Eingangsversorgungsleistung (allgemein) | 200 bis 230 VAC, +10 bis -15 %, 50/60 Hz ± 5% | |||
| Dauerhafter Ausgangsnennstrom | 0,64 A rms | |||
| Max. Strom (Grenzwert) | 3,0 A rms | |||
| Max. Momentanstrom (Spitzenwert) | 6,0 A Spitze | |||
| Netzteilkapazität | 0,6 kVA | |||
| Impulseingang Positionsbefehl | Signal | Leitungstreibersignal | ||
| Eingabemethode | Wählen Sie Doppelimpuls, Einfachimpuls oder zweiphasigen Impuls. | |||
| Max. Frequenz | 4 M Impulse/s | |||
| Eingangssignal | Insgesamt 20 Spezial- und Allzweckeingänge | |||
| Ausgangssignal | Insgesamt 20 Spezial- und Allzweckausgänge | |||
| Begrenzungsfunktion | Drehzahlbegrenzung, Schubbegrenzung und Begrenzung des Bewegungsbereichs | |||
| Schutzfunktion | Überlast, Überstrom, Überspannung, Verlust der Sensorverbindung, Speicherfehler | |||
| Integrierte Positionierungsfunktion | Anzahl der Positionierungspunkte: 32, Anzahl der Drehzahleinstellungen: 32 | |||
| Unterstützende Software (SHD2-UTL) | Parametereinrichtung, Monitoranzeige, Programmbearbeitung/-einrichtung, Datenspeicherung und Datenübertragung an Treiber | |||
| Umgebungstemperatur | 0 ~ 40 °C (nicht kondensierend) | |||
| Feuchtigkeit Umgebungsluft | 80% relative Luftfeuchtigkeit oder niedriger (nicht kondensierend) | |||
| Masse | 1,1 kg | |||
| Modell | SHD-08-252 | SHD-08-254 | SHD-08-256 | SHD-08-258 | |
|---|---|---|---|---|---|
| Anzahl Spulensätze im beweglichen Teil | 2 | 4 | 6 | 8 | |
| Eingangsspannung | Hauptstromversorgung: Dreiphasig, 200 VAC, Steuerstromversorgung: Einphasig, 200 VAC | ||||
| Bereich Eingangsversorgungsleistung (allgemein) | 200 bis 230 VAC, +10 bis -15 %, 50/60 Hz ± 5% | ||||
| Dauerhafter Ausgangsnennstrom | 1,20 A rms | ||||
| Max. Strom (Grenzwert) | 5,6 A rms | ||||
| Max. Momentanstrom (Spitzenwert) | 8,0 A Spitze | ||||
| Netzteilkapazität | 1,1 kVA | ||||
| Impulseingang Positionsbefehl | Signal | Leitungstreibersignal | |||
| Eingabemethode | Wählen Sie Doppelimpuls, Einfachimpuls oder zweiphasigen Impuls. | ||||
| Max. Frequenz | 4 M Impulse/s | ||||
| Eingangssignal | Insgesamt 20 Spezial- und Allzweckeingänge | ||||
| Ausgangssignal | Insgesamt 20 Spezial- und Allzweckausgänge | ||||
| Begrenzungsfunktion | Drehzahlbegrenzung, Schubbegrenzung und Begrenzung des Bewegungsbereichs | ||||
| Schutzfunktion | Überlast, Überstrom, Überspannung, Verlust der Sensorverbindung, Speicherfehler | ||||
| Integrierte Positionierungsfunktion | Anzahl der Positionierungspunkte: 32, Anzahl der Drehzahleinstellungen: 32 | ||||
| Unterstützende Software (SHD2-UTL) | Parametereinrichtung, Monitoranzeige, Programmbearbeitung/-einrichtung, Datenspeicherung und Datenübertragung an Treiber | ||||
| Umgebungstemperatur | 0 ~ 40 °C (nicht kondensierend) | ||||
| Feuchtigkeit Umgebungsluft | 80% relative Luftfeuchtigkeit oder niedriger (nicht kondensierend) | ||||
| Masse | 1,1 kg | ||||

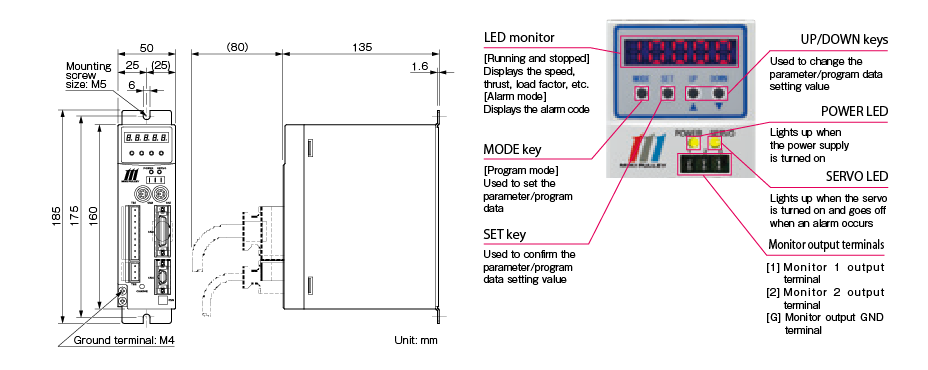

[Abmessungen Treiber]
