Modellreihe SFC

ダウンロード

Funktionen von Modellreihe SFC

Diese Tellerfeder-Kupplungen verfügen über Klemmnaben aus leichtgewichtiger, dennoch hochfester Aluminiumlegierung, die für eine hohe Torsionssteifigkeit und sehr gutes Ansprechverhalten sorgen. Erhältlich sind Modelle mit Einzelelement und hoher Torsionssteifigkeit sowie flexible Modelle mit Doppelelement und trennendem Zwischenstück. Beide verringern das Trägheitsmoment, indem sie eine Verbindung zwischen dem Außendurchmesser der Nabe und dem Wellendurchmesser herstellen.

Äußerst geringe Trägheit

Der Außendurchmesser der Klemmnabe ist mit dem verwendeten Bohrungsdurchmesser verbunden. So wird die Trägheit auf das erforderliche Minimum verringert, indem der Außendurchmesser bei kleinem Bohrungsdurchmesser verringert werden kann. Daher eignen sich diese Teile optimal für eine schnelle Beschleunigung. Es sind drei Formen passend zu der von Ihnen verwendeten Kombination aus Bohrungsdurchmessern erhältlich.

Einfach, zuverlässig, spielfrei

Da die Welle über eine Klemme mit der Welle verbunden ist, kann die Montage einfach durch Anziehen jeweils einer Schraube rechts und links erfolgen. Klemmnaben ermöglichen zuverlässige, vibrations- und stoßfeste Verbindungen, bei denen die gesamte Kraft über Reibkupplungen übertragen wird, sodass kein Spiel vorhanden ist. Die Zentrierung der Klemmnaben an beiden Seiten der Kupplung erfolgt mithilfe eines Spezialwerkzeugs, um eine Rundlaufgenauigkeit sicherzustellen.

Für Kegelwellen

Ermöglicht die Verbindung über eine Klemmnabe, wenn ein optionaler Kegeladapter an der Kegelwelle eines Servomotors montiert ist.

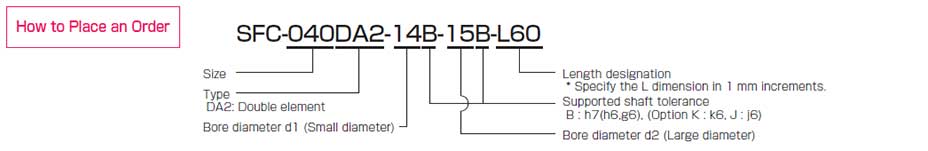

Sonderanfertigungen in bestimmter Länge (Typen SFC DA2)

Bei diesem Typ können Sie eine bestimmte Länge angeben, die dem bei Ihnen erforderlichen Wellenabstand entspricht.

Reinraumtauglich

Einfache saubere Handhabung mit sauberer Reinigung/Montage (ISO-Klasse 6) und sauberer Verpackung. Um den Rostschutzeffekt zu verbessern, haben wir die Oberflächenbehandlung des Hauptkörpers geändert, die Schrauben auf Edelstahl umgestellt und eine stromlose Vernickelung angewendet. Darüber hinaus können Sie zwischen zwei Fettarten für Klemmschrauben wählen, um die Axialkraft sicherzustellen: Fett mit geringer Staubentwicklung und Fluorfett.

Typen SFC-□SA2

[Technische Daten]

Modell	Typ	Nenndrehmoment [N･m]	Versatz			Max. Drehzahl [min^-1]	Torsionssteifigkeit [N･m/rad]	Axialsteifigkeit [N/mm]	Trägheitsmoment [kg･m²]	Masse [kg]
Modell	Typ	Nenndrehmoment [N･m]	Parallel ［mm］	Winkel ［゜］	Axial［mm］	Max. Drehzahl [min^-1]	Torsionssteifigkeit [N･m/rad]	Axialsteifigkeit [N/mm]	Trägheitsmoment [kg･m²]	Masse [kg]
SFC-002SA2	C	0.25	0.01	0.5	±0.04	10000	190	34	0.06×10^-6	0.003
SFC-005SA2	C	0.6	0.02	0.5	±0.05	10000	500	140	0.26×10^-6	0.007
SFC-010SA2	C	1	0.02	1	±0.1	10000	1400	140	0.58×10^-6	0.011
SFC-020SA2	C	2	0.02	1	±0.15	10000	3700	64	2.39×10^-6	0.025
SFC-025SA2	C	4	0.02	1	±0.19	10000	5600	60	3.67×10^-6	0.029
SFC-030SA2	A	5	0.02	1	±0.2	10000	8000	64	4.07×10^-6	0.034
	B								6.09×10^-6	0.041
	C								8.20×10^-6	0.049
SFC-035SA2	C	10	0.02	1	±0.25	10000	18000	112	18.44×10^-6	0.082
SFC-040SA2	A	12	0.02	1	±0.3	10000	20000	80	16.71×10^-6	0.077
	B								22.55×10^-6	0.085
	C								29.25×10^-6	0.100
SFC-050SA2	A	25	0.02	1	±0.4	10000	32000	48	55.71×10^-6	0.159
	B								76.26×10^-6	0.177
	C								99.03×10^-6	0.206
SFC-055SA2	C	40	0.02	1	±0.42	10000	50000	43	188.0×10^-6	0.314
SFC-060SA2	A	60	0.02	1	±0.45	10000	70000	76.4	145.9×10^-6	0.283
	B								205.0×10^-6	0.326
	C								268.6×10^-6	0.385
SFC-080SA2	C	100	0.02	1	±0.55	10000	140000	128	710.6×10^-6	0.708
SFC-090SA2	C	180	0.02	1	±0.65	10000	100000	108	1236×10^-6	0.946
SFC-100SA2	C	250	0.02	1	±0.74	10000	120000	111	1891×10^-6	1.202

*Sehen Sie auf der Liste der Standardbohrdurchmesser nach, da das Nenndrehmoment durch die Haltekraft der Wellenverbindungskomponente begrenzt sein kann.

*Max. Rotationsgeschwindigkeit belässt das dynamische Gleichgewicht außer acht.

*Bereitgestellte Torsionssteifewerte sind für das Element allein gemessene Werte.

*Das Masseträgheitsmoment werden für den maximalen Bohrdurchmesser gemessen.

[Abmessungen]

Model	Type	d1[mm]		d2[mm]		D[mm]	DB[mm]	N[mm]	Ｌ[mm]	LF[mm]	S[mm]	A1[mm]	A2[mm]	C[mm]	K[mm]	M Qty - Nominal dia	Tightening torque[N･m]
Model	Type	Min.	Max.	Min.	Max.	D[mm]	DB[mm]	N[mm]	Ｌ[mm]	LF[mm]	S[mm]	A1[mm]	A2[mm]	C[mm]	K[mm]	M Qty - Nominal dia	Tightening torque[N･m]
SFC-002SA2	Ｃ	3	5	3	5	12	12.4	─	12.35	5.9	0.55	─	3.7	1.9	5.6	1-M1.6	0.23 bis 0.28
SFC-005SA2	C	3	6	3	6	16	─	─	16.7	7.85	1	─	4.8	2.5	6.5	1-M2	0.4 bis 0.5
SFC-010SA2	C	3	8	3	8	19	─	─	19.35	9.15	1.05	─	5.8(6)	3.15	8.5	1-M2.5(M2)	1.0 bis 1.1(0.4 bis 0.5)
SFC-020SA2	C	4	10	4	11	26	─	─	23.15	10.75	1.65	─	9.5	3.3	10.6	1-M2.5	1.0 bis 1.1
SFC-025SA2	C	5	14	5	14	29	─	─	23.4	10.75	1.9	─	11	3.3	14.5	1-M2.5	1.0 bis 1.1
SFC-030SA2	A	5	10	5	10	34	─	21.6	27.3	12.4	2.5	8	─	3.75	14.5	1-M3	1.5 bis 1.9
	B	5	10	Über 10	16			21.6				8	12.5
	C	Über 10	14	Über 10	16			─				─	12.5
SFC-035SA2	C	6	16	6	19	39	─	─	34	15.5	3	─	14	4.5	17	1-M4	3.4 bis 4.1
SFC-040SA2	A	8	15	8	15	44	─	29.6	34	15.5	3	11	─	4.5	19.5	1-M4	3.4 bis 4.1
	B	8	15	Über 15	24			29.6				11	17
	C	Über 15	19	Über 15	24			─				─	17
SFC-050SA2	A	8	19	8	19	56	─	38	43.4	20.5	2.4	14.5	─	6	26	1-M5	7.0 bis 8.5
	B	8	19	Über 19	30			38				14.5	22
	C	Über 19	25	Über 19	30			─				─	22
SFC-055SA2	C	10	30	10	30	63	─	─	50.6	24	2.6	─	23	7.75	31	1-M6	14 bis 15
SFC-060SA2	A	11	24	11	24	68	─	46	53.6	25.2	3.2	17.5	─	7.75	31	1-M6	14 bis 15
	B	11	24	Über 24	35			46				17.5	26.5
	C	Über 24	30	Über 24	35			─				─	26.5
SFC-080SA2	C	18	35	18	40	82	─	─	68	30	8	─	28	9	38	1-M8	27 bis 30
SFC-090SA2	C	25	40	25	45	94	─	─	68.3	30	8.3	─	34	9	42	1-M8	27 bis 30
SFC-100SA2	C	32	45	32	45	104	─	─	69.8	30	9.8	─	39	9	48	1-M8	27 bis 30

* Der øDB-Wert wurde in der Annahme gemessen, dass der Kopf der Klemmschraube größer ist als der externe Durchmesser der Nabe.

* Die K-Diemension ist der Innendurchmesser des Elements. Damit die d2-Dimension diesen Wert nicht überschreitet, darf die Welle nur bis zur LF-Dimension in die d2-Seitennabe eingeführt werden.

* Der Nenndurchmesser für die Klemmschraube M entspricht der Menge minus dem Nenndurchmesser der Gewinde, wobei die Menge für eine Nabe auf einer Seite steht.

* Die in Klammern "( )" angegebenen Daten für die SFC-010 sind Werte im Falle von d1 oder d2 gleich ø8 mm.

[Standardbohrungsdurchmesser]

Standardbohrdurchmesser (Option), d1/d2 [mm] und begrenztes Nenndrehmoment [N∙m]
Nominaler Bohrdurchmesser		3	4	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45
Wellentoleranz h7 (h6･g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
Wellentoleranz j6 (Option)	J																			○		○	○		○
Wellentoleranz k6 (Option)	K							○	○						○		○			○		○	○				○		○
SFC-002SA2	d1	●	●	●
SFC-002SA2	d2	●	●	●
SFC-005SA2	d1	●	●	●	●
SFC-005SA2	d2	●	●	●	●
SFC-010SA2	d1	●	●	●	●	●	●	●
SFC-010SA2	d2	●	●	●	●	●	●	●
SFC-020SA2	d1		●	●	●	●	●	●	●	●	●
SFC-020SA2	d2		●	●	●	●	●	●	●	●	●	●
SFC-025SA2	d1			2.1	●	●	●	●	●	●	●	●	●	●	●
SFC-025SA2	d2			2.1	●	●	●	●	●	●	●	●	●	●	●
SFC-030SA2	d1			2.8	3.4	●	●	●	●	●	●	●	●	●	●
SFC-030SA2	d2			2.8	3.4	●	●	●	●	●	●	●	●	●	●	●	●
SFC-035SA2	d1				5	5	6.6	●	●	●	●	●	●	●	●	●	●
SFC-035SA2	d2				5	5	6.6	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040SA2	d1							9	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040SA2	d2							9	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2	d1							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2	d2							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d1										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d2										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2	d1											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2	d2											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-080SA2	d1																		●	●	●	●	●	●	●	●	●	●
SFC-080SA2	d2																		●	●	●	●	●	●	●	●	●	●	●	●
SFC-090SA2	d1																							●	●	●	●	●	●	●
SFC-090SA2	d2																							●	●	●	●	●	●	●	●	●
SFC-100SA2	d1																										226	●	●	●	●	●
SFC-100SA2	d2																										226	●	●	●	●	●

* Die Wellentoleranz für einen Standardbohrdurchmesser ist h7 (h6 oder g6): Bezeichnung B. Für einen Wellendurchmesser von ø35 beträgt die Toleranz jedoch +0,010 bis -0,025 .

* Wellentoleranzen j6/k6: Die Bezeichnungen J/K sind optional und werden nur von den mit "○" gekennzeichneten Bohrdurchmessern unterstützt.

* Mit "●" oder Ziffern gekennzeichnete Bohrdurchmesser werden als Standardbohrdurchmesser unterstützt. Kontaktieren Sie Miki Pulley für spezielle Gestaltungen, die für andere Bohrdurchmesser möglich sind.

* Bohrdurchmesser, deren Felder Ziffern enthalten, sind in ihrem Nenndrehmoment durch die Haltekraft der Wellenverbindungskomponente eingeschränkt, weil der Bohrdurchmesser klein ist. Die Ziffern geben das Nenndrehmoment an [N•m].

Typen SFC-□DA2

[Technische Daten]

Modell	Typ	Nenndrehmoment [N･m]	Versatz			Max. Drehzahl [min^-1]	Torsionssteifigkeit [N･m/rad]	Axialsteifigkeit [N/mm]	Trägheitsmoment [kg･m²]	Masse [kg]
Modell	Typ	Nenndrehmoment [N･m]	Parallel ［mm］	Winkel ［゜］	Axial［mm］	Max. Drehzahl [min^-1]	Torsionssteifigkeit [N･m/rad]	Axialsteifigkeit [N/mm]	Trägheitsmoment [kg･m²]	Masse [kg]
SFC-002DA2	C	0.25	0.03	0.5(auf einer Seite)	±0.08	10000	95	17	0.07×10^-6	0.004
SFC-005DA2	C	0.6	0.05	0.5(auf einer Seite)	±0.1	10000	250	70	0.37×10^-6	0.010
SFC-010DA2	C	1	0.11	1(auf einer Seite)	±0.2	10000	700	70	0.80×10^-6	0.015
SFC-020DA2	C	2	0.15	1(auf einer Seite)	±0.33	10000	1850	32	3.43×10^-6	0.035
SFC-025DA2	C	4	0.16	1(auf einer Seite)	±0.38	10000	2800	30	5.26×10^-6	0.040
SFC-030DA2	A	5	0.18	1(auf einer Seite)	±0.4	10000	4000	32	7.43×10^-6	0.054
	B								9.45×10^-6	0.060
	C								11.56×10^-6	0.068
SFC-035DA2	C	10	0.24	1(auf einer Seite)	±0.5	10000	9000	56	26.93×10^-6	0.121
SFC-040DA2	A	12	0.24	1(auf einer Seite)	±0.6	10000	10000	40	29.98×10^-6	0.124
	B								35.82×10^-6	0.131
	C								42.52×10^-6	0.146
SFC-050DA2	A	25	0.28	1(auf einer Seite)	±0.8	10000	16000	24	98.34×10^-6	0.250
	B								118.9×10^-6	0.268
	C								141.7×10^-6	0.298
SFC-055DA2	C	40	0.31	1(auf einer Seite)	±0.84	10000	25000	21.5	261.3×10^-6	0.459
SFC-060DA2	A	60	0.34	1(auf einer Seite)	±0.9	10000	35000	38.2	256.6×10^-6	0.447
	B								315.7×10^-6	0.489
	C								379.3×10^-6	0.549
SFC-080DA2	C	100	0.52	1(auf einer Seite)	±1.10	10000	70000	64	1039×10^-6	1.037
SFC-090DA2	C	180	0.52	1(auf einer Seite)	±1.30	10000	50000	54	1798×10^-6	1.369
SFC-100DA2	C	250	0.55	1(auf einer Seite)	±1.48	10000	60000	55.5	2754×10^-6	1.739

*Sehen Sie auf der Liste der Standardbohrdurchmesser nach, da das Nenndrehmoment durch die Haltekraft der Wellenverbindungskomponente begrenzt sein kann.

*Max. Rotationsgeschwindigkeit belässt das dynamische Gleichgewicht außer acht.

*Bereitgestellte Torsionssteifewerte sind für das Element allein gemessene Werte.

*Das Masseträgheitsmoment werden für den maximalen Bohrdurchmesser gemessen.

[Abmessungen]

Unit [mm]

Model	Type	d1[mm]		d2[mm]		D[mm]	DB[mm]	N[mm]	Ｌ[mm]	LF[mm]	LP[mm]	S[mm]	A1[mm]	A2[mm]	C[mm]	d3[mm]	K[mm]	M Qty - Nominal dia	Tightening torque[N･m]
Model	Type	Min.	Max.	Min.	Max.	D[mm]	DB[mm]	N[mm]	Ｌ[mm]	LF[mm]	LP[mm]	S[mm]	A1[mm]	A2[mm]	C[mm]	d3[mm]	K[mm]	M Qty - Nominal dia	Tightening torque[N･m]
SFC-002DA2	C	3	5	3	5	12	12.4	─	15.7	5.9	2.8	0.55	─	3.7	1.9	5.2	5.6	1-M1.6	0.23 bis 0.28
SFC-005DA2	C	3	6	3	6	16	─	─	23.2	7.85	5.5	1	─	4.8	2.5	6.5	6.5	1-M2	0.4 bis 0.5
SFC-010DA2	C	3	8	3	8	19	─	─	25.9	9.15	5.5	1.05	─	5.8(6)	3.15	8.5	8.5	1-M2.5(M2)	1.0 bis 1.1(0.4 bis 0.5)
SFC-020DA2	C	4	10	4	11	26	─	─	32.3	10.75	7.5	1.65	─	9.5	3.3	10.6	10.6	1-M2.5	1.0 bis 1.1
SFC-025DA2	C	5	14	5	14	29	─	─	32.8	10.75	7.5	1.9	─	11	3.3	15	14.5	1-M2.5	1.0 bis 1.1
SFC-030DA2	A	5	10	5	10	34	─	21.6	37.8	12.4	8	2.5	8	─	3.75	15	14.5	1-M3	1.5 bis 1.9
	B	5	10	Über 10	16			21.6					8	12.5
	C	Über 10	14	Über 10	16			─					─	12.5
SFC-035DA2	C	6	16	6	19	39	─	─	48	15.5	11	3	─	14	4.5	17	17	1-M4	3.4 bis 4.1
SFC-040DA2	A	8	15	8	15	44	─	29.6	48	15.5	11	3	11	─	4.5	20	19.5	1-M4	3.4 bis 4.1
	B	8	15	Über 15	24			29.6					11	17
	C	Über 15	19	Über 15	24			─					─	17
SFC-050DA2	A	8	19	8	19	56	─	38	59.8	20.5	14	2.4	14.5	─	6	26	26	1-M5	7.0 bis 8.5
	B	8	19	Über 19	30			38					14.5	22
	C	Über 19	25	Über 19	30			─					─	22
SFC-055DA2	C	10	30	10	30	63	─	─	68.7	24	15.5	2.6	─	23	7.75	31	31	1-M6	14 bis 15
SFC-060DA2	A	11	24	11	24	68	─	46	73.3	25.2	16.5	3.2	17.5	─	7.75	31	31	1-M6	14 bis 15
	B	11	24	Über 24	35			46					17.5	26.5
	C	Über 24	30	Über 24	35			─					─	26.5
SFC-080DA2	C	18	35	18	40	82	─	─	98	30	22	8	─	28	9	40	38	1-M8	27 bis 30
SFC-090DA2	C	25	40	25	45	94	─	─	98.6	30	22	8.3	─	34	9	47	42	1-M8	27 bis 30
SFC-100DA2	C	32	45	32	45	104	─	─	101.6	30	22	9.8	─	39	9	50	48	1-M8	27 bis 30

* Der øDB-Wert wurde in der Annahme gemessen, dass der Kopf der Klemmschraube größer ist als der externe Durchmesser der Nabe.

* Die K-Diemension ist der Innendurchmesser des Elements. Damit die d2-Dimension diesen Wert nicht überschreitet, darf die Welle nur bis zur LF-Dimension in die d2-Seitennabe eingeführt werden.

* Der Nenndurchmesser für die Klemmschraube M entspricht der Menge minus dem Nenndurchmesser der Gewinde, wobei die Menge für eine Nabe auf einer Seite steht.

* Die in Klammern "( )" angegebenen Daten für die SFC-010 sind Werte im Falle von d1 oder d2 gleich ø8 mm.

[Standardbohrungsdurchmesser]

Standardbohrdurchmesser (Option), d1/d2 [mm] und begrenztes Nenndrehmoment [N∙m]
Nominaler Bohrdurchmesser		3	4	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45
Wellentoleranz h7 (h6･g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
Wellentoleranz j6 (Option)	J																			○		○	○		○
Wellentoleranz k6 (Option)	K							○	○						○		○			○		○	○				○		○
SFC-002DA2	d1	●	●	●
SFC-002DA2	d2	●	●	●
SFC-005DA2	d1	●	●	●	●
SFC-005DA2	d2	●	●	●	●
SFC-010DA2	d1	●	●	●	●	●	●	●
SFC-010DA2	d2	●	●	●	●	●	●	●
SFC-020DA2	d1		●	●	●	●	●	●	●	●	●
SFC-020DA2	d2		●	●	●	●	●	●	●	●	●	●
SFC-025DA2	d1			2.1	●	●	●	●	●	●	●	●	●	●	●
SFC-025DA2	d2			2.1	●	●	●	●	●	●	●	●	●	●	●
SFC-030DA2	d1			2.8	3.4	●	●	●	●	●	●	●	●	●	●
SFC-030DA2	d2			2.8	3.4	●	●	●	●	●	●	●	●	●	●	●	●
SFC-035DA2	d1				5	5	6.6	●	●	●	●	●	●	●	●	●	●
SFC-035DA2	d2				5	5	6.6	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040DA2	d1							9	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040DA2	d2							9	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2	d1							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2	d2							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d1										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d2										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2	d1											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2	d2											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-080DA2	d1																		●	●	●	●	●	●	●	●	●	●
SFC-080DA2	d2																		●	●	●	●	●	●	●	●	●	●	●	●
SFC-090DA2	d1																							●	●	●	●	●	●	●
SFC-090DA2	d2																							●	●	●	●	●	●	●	●	●
SFC-100DA2	d1																										226	●	●	●	●	●
SFC-100DA2	d2																										226	●	●	●	●	●

* Die Wellentoleranz für einen Standardbohrdurchmesser ist h7 (h6 oder g6): Bezeichnung B. Für einen Wellendurchmesser von ø35 beträgt die Toleranz jedoch +0,010 bis -0,025 .

* Wellentoleranzen j6/k6: Die Bezeichnungen J/K sind optional und werden nur von den mit "○" gekennzeichneten Bohrdurchmessern unterstützt.

Sortiment

Struktur und Werkstoffe

SFC-□SA2

SFC-□DA2

SFC-□SA2 (BC)

SFC-□DA2 (BC)

SFC-□SA2 (CC/CF)

SFC-□DA2 (CC/CF)

Optionen von Modellreihe SFC

Kegelwelle unterstütztErmöglicht die Verbindung der Klemmnabe, wenn ein Kegeladapter an der Kegelwelle eines Servomotors montiert ist.

SFC-□SA2(BC)

[Technische Daten]

Modell	Typ	Nenndrehmoment [N・m]	Versatz			Max. Drehzahl [min^-1]	Torsionssteifigkeit [N・m/rad]	Axialsteifigkeit [N/mm]	Trägheitsmoment [kg・m²]	Masse [kg]
Modell	Typ	Nenndrehmoment [N・m]	Parallel [mm]	Winke [°]	Axial [mm]	Max. Drehzahl [min^-1]	Torsionssteifigkeit [N・m/rad]	Axialsteifigkeit [N/mm]	Trägheitsmoment [kg・m²]	Masse [kg]
SFC-040SA2-□B-11BC	B	12	0.02	1	±0.3	10000	20000	80	26.58×10^-6	0.131
SFC-040SA2-□B-11BC	C	12	0.02	1	±0.3	10000	20000	80	33.28×10^-6	0.146
SFC-050SA2-□B-11BC	B	25	0.02	1	±0.4	10000	32000	48	82.91×10^-6	0.240
SFC-050SA2-□B-11BC	C	25	0.02	1	±0.4	10000	32000	48	103.5×10^-6	0.258
SFC-050SA2-□B-14BC	B	25	0.02	1	±0.4	10000	32000	48	88.72×10^-6	0.271
SFC-050SA2-□B-14BC	C	25	0.02	1	±0.4	10000	32000	48	111.5×10^-6	0.301
SFC-050SA2-□B-16BC	B	25	0.02	1	±0.4	10000	32000	48	95.44×10^-6	0.309
SFC-050SA2-□B-16BC	C	25	0.02	1	±0.4	10000	32000	48	118.2×10^-6	0.338
SFC-055SA2-□B-14BC	C	40	0.02	1	±0.42	10000	50000	43	201.1×10^-6	0.409
SFC-055SA2-□B-16BC	C	40	0.02	1	±0.42	10000	50000	43	207.8×10^-6	0.446
SFC-060SA2-□B-16BC	B	60	0.02	1	±0.45	10000	70000	76.4	228.7×10^-6	0.475
SFC-060SA2-□B-16BC	C	60	0.02	1	±0.45	10000	70000	76.4	287.8×10^-6	0.517

* Die Typen B/C werden von Miki Pulley automatisch entsprechend dem von Ihnen gewählten Bohrungsdurchmesser spezifiziert und können nicht vom Kunden spezifiziert werden.

* Überprüfen Sie die „Standardbohrungsdurchmesser“, da das Nenndrehmoment durch die Haltekraft der Wellenverbindungskomponente eingeschränkt sein kann.

* Max. Drehzahl berücksichtigt nicht dynamisches Gleichgewicht.

* Angegebene Werte für Torsionssteife sind Messwerte allein für das Element.

* Das Trägheitsmoment und das Masse werden für den maximalen Bohrungsdurchmesser gemessen.

[Abmessungen]

Einheit [mm]

Modell	d2	W	T	WA	LA	dA	DA	LL	D	L	LF	C	A1	A2	M Menge – Nenndurchmesser.
SFC-040SA2-□B-11BC	11	4	12.2	18	16	17	22	44	44	34	15.5	4.5	11	17	1-M4
SFC-050SA2-□B-11BC	11	4	12.2	18	16	17	22	48.4	56	43.4	20.5	6	14.5	22	1-M5
SFC-050SA2-□B-14BC	14	4	15.1	24	19	22	28	53.4	56	43.4	20.5	6	14.5	22	1-M5
SFC-050SA2-□B-16BC	16	5	17.3	24	29	26	30	63.4	56	43.4	20.5	6	14.5	22	1-M5
SFC-055SA2-□B-14BC	14	4	15.1	24	19	22	28	56.6	63	50.6	24	7.75	-	23	1-M6
SFC-055SA2-□B-16BC	16	5	17.3	24	29	26	30	66.6	63	50.6	24	7.75	-	23	1-M6
SFC-060SA2-□B-16BC	16	5	17.3	24	29	26	30	69.6	68	53.6	25.2	7.75	17.5	26.5	1-M6

* Weitere Abmessungen siehe Abmessungen für Einzelelement Typ SFC-□SA2.

[Standardbohrungsdurchmesser]

Standardbohrungsdurchmesser (Option), d1 [mm] und eingeschränktes Nenndrehmoment [N・m]
Nominaler Bohrdurchmesser		8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35
Wellentoleranz h7(h6,g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
Wellentoleranz j6(option)	J													○		○	○		○
Wellentoleranz k6(option)	K	○	○						○		○			○		○	○				○
SFC-040SA2-□B-11BC		9	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2-□B-11BC		18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2-□B-14BC		18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2-□B-16BC		18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2-□B-14BC					31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2-□B-16BC					31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2-□B-16BC						50	51	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

* Die Wellentoleranz für den Standardbohrungsdurchmesser beträgt h7 (h6 oder g6): Bezeichnung B. Für einen Bohrungsdurchmesser von ø35 beträgt die Wellentoleranz jedoch -0,025 bis +0,010.

* Wellentoleranzen j6/k6: Bezeichnungen J/K sind optional und werden nur für mit ○ gekennzeichnete Bohrungsdurchmesser unterstützt.

* Bohrungsdurchmesser, die mit ● oder Zahlen gekennzeichnet sind, werden als Standardbohrungsdurchmesser unterstützt. Wenden Sie sich an Miki Pulley bezüglich Sondervereinbarungen, die möglicherweise für andere Bohrungsdurchmesser möglich sind.

* Bohrungsdurchmesser, deren Felder Zahlen enthalten, werden in ihrem Nenndrehmoment durch die Haltekraft des Wellenanschlussbauteils eingeschränkt, da der Bohrungsdurchmesser klein ist. Die Zahlen geben das Nenndrehmoment [Nm] an.

SFC-□DA2(BC)

[Technische Daten]

Modell	Typ	Nenndrehmoment [N・m]	Versatz			Max. Drehzahl [min^-1]	Torsionssteifigkeit [N・m/rad]	Axialsteifigkeit [N/mm]	Trägheitsmoment [kg・m²]	Masse [kg]
Modell	Typ	Nenndrehmoment [N・m]	Parallel [mm]	Winke [°]	Axial [mm]	Max. Drehzahl [min^-1]	Torsionssteifigkeit [N・m/rad]	Axialsteifigkeit [N/mm]	Trägheitsmoment [kg・m²]	Masse [kg]
SFC-040DA2-□B-11BC	B	12	0.24	1(Auf der einen Seite)	±0.6	10000	10000	40	39.42×10^-6	0.180
SFC-040DA2-□B-11BC	C	12	0.24	1(Auf der einen Seite)	±0.6	10000	10000	40	46.12×10^-6	0.195
SFC-050DA2-□B-11BC	B	25	0.28	1(Auf der einen Seite)	±0.8	10000	16000	24	125.5×10^-6	0.331
SFC-050DA2-□B-11BC	C	25	0.28	1(Auf der einen Seite)	±0.8	10000	16000	24	146.1×10^-6	0.349
SFC-050DA2-□B-14BC	B	25	0.28	1(Auf der einen Seite)	±0.8	10000	16000	24	131.1×10^-6	0.362
SFC-050DA2-□B-14BC	C	25	0.28	1(Auf der einen Seite)	±0.8	10000	16000	24	154.1×10^-6	0.392
SFC-050DA2-□B-16BC	B	25	0.28	1(Auf der einen Seite)	±0.8	10000	16000	24	138.1×10^-6	0.400
SFC-050DA2-□B-16BC	C	25	0.28	1(Auf der einen Seite)	±0.8	10000	16000	24	160.8×10^-6	0.430
SFC-055DA2-□B-14BC	C	40	0.31	1(Auf der einen Seite)	±0.84	10000	25000	21.5	274.0×10^-6	0.530
SFC-055DA2-□B-16BC	C	40	0.31	1(Auf der einen Seite)	±0.84	10000	25000	21.5	280.5×10^-6	0.567
SFC-060DA2-□B-16BC	B	60	0.34	1(Auf der einen Seite)	±0.9	10000	35000	38.2	339.4×10^-6	0.638
SFC-060DA2-□B-16BC	C	60	0.34	1(Auf der einen Seite)	±0.9	10000	35000	38.2	398.5×10^-6	0.681

* Die Typen B/C werden von Miki Pulley automatisch entsprechend dem von Ihnen gewählten Bohrungsdurchmesser spezifiziert und können nicht vom Kunden spezifiziert werden.

* Überprüfen Sie die „Standardbohrungsdurchmesser“, da das Nenndrehmoment durch die Haltekraft der Wellenverbindungskomponente eingeschränkt sein kann.

* Max. Drehzahl berücksichtigt nicht dynamisches Gleichgewicht.

* Angegebene Werte für Torsionssteife sind Messwerte allein für das Element.

* Das Trägheitsmoment und das Masse werden für den maximalen Bohrungsdurchmesser gemessen.

[Abmessungen]

Einheit [mm]

Modell	d2	W	T	WA	LA	dA	DA	LL	D	L	LF	C	A1	A2	M Menge – Nenndurchmesser.
SFC-040DA2-□B-11BC	11	4	12.2	18	16	17	22	58	44	48	15.5	4.5	11	17	1-M4
SFC-050DA2-□B-11BC	11	4	12.2	18	16	17	22	64.8	56	59.8	20.5	6	14.5	22	1-M5
SFC-050DA2-□B-14BC	14	4	15.1	24	19	22	28	69.8	56	59.8	20.5	6	14.5	22	1-M5
SFC-050DA2-□B-16BC	16	5	17.3	24	29	26	30	79.8	56	59.8	20.5	6	14.5	22	1-M5
SFC-055DA2-□B-14BC	14	4	15.1	24	19	22	28	74.4	63	68.7	24	7.75	―	23	1-M6
SFC-055DA2-□B-16BC	16	5	17.3	24	29	26	30	84.7	63	68.7	24	7.75	―	23	1-M6
SFC-060DA2-□B-16BC	16	5	17.3	24	29	26	30	89.3	68	73.3	25.2	7.75	17.5	26.5	1-M6

* Weitere Abmessungen siehe Abmessungen für Doppelelement Typ SFC-□DA2.

[Standardbohrungsdurchmesser]

Standardbohrungsdurchmesser (Option), d1 [mm] und eingeschränktes Nenndrehmoment [N・m]
Nominaler Bohrdurchmesser		8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35
Wellentoleranz h7(h6,g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
Wellentoleranz j6(option)	J													○		○	○		○
Wellentoleranz k6(option)	K	○	○						○		○			○		○	○				○
SFC-040DA2-□B-11BC		9	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2-□B-11BC		18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2-□B-14BC		18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2-□B-16BC		18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2-□B-14BC					31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2-□B-16BC					31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2-□B-16BC						50	51	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

* Die Wellentoleranz für den Standardbohrungsdurchmesser beträgt h7 (h6 oder g6): Bezeichnung B. Für einen Bohrungsdurchmesser von ø35 beträgt die Wellentoleranz jedoch -0,025 bis +0,010.

* Wellentoleranzen j6/k6: Bezeichnungen J/K sind optional und werden nur für mit ○ gekennzeichnete Bohrungsdurchmesser unterstützt.

Für längenspezifische SonderbestellteileDie Länge des Distanzstücks vom Typ SFC-□DA2 kann geändert werden, um den erforderlichen Abstand zwischen den Wellen zu erreichen. Geben Sie die Länge in 1-mm-Einheiten an.

SFC-□DA2(L)

[Technische Daten]

Modell	Typ	Nenndrehmoment [N・m]	Versatz				Max. Drehzahl [min^-1]	Trägheitsmoment [kg・m²]		Masse [kg]
			Parallel[mm]		Winke [°]	Axial [mm]		Trägheitsmoment [kg・m²]		Masse [kg]
			LMin.	LMax.	Winke [°]	Axial [mm]		LMin.	LMax.	LMin.	LMax.
SFC-005DA2	C	0.6	0.03	0.20	0.5(Auf der einen Seite)	±0.1	10000	0.33×10^-6	0.62×10^-6	0.009	0.017
SFC-010DA2	C	1	0.08	0.44	1(Auf der einen Seite)	±0.2	10000	0.72×10^-6	1.38×10^-6	0.014	0.026
SFC-020DA2	C	2	0.10	0.46	1(Auf der einen Seite)	±0.33	10000	3.02×10^-6	5.30×10^-6	0.031	0.054
SFC-025DA2	C	4	0.09	0.46	1(Auf der einen Seite)	±0.38	10000	4.55×10^-6	7.95×10^-6	0.036	0.061
SFC-030DA2	A	5	0.11	0.48	1(Auf der einen Seite)	±0.4	10000	6.09×10^-6	12.80×10^-6	0.046	0.085
	B							8.11×10^-6	14.82×10^-6	0.053	0.091
	C							10.22×10^-6	16.93×10^-6	0.061	0.099
SFC-035DA2	C	10	0.15	0.54	1(Auf der einen Seite)	±0.5	10000	23.85×10^-6	35.97×10^-6	0.108	0.161
SFC-040DA2	A	12	0.15	0.54	1(Auf der einen Seite)	±0.6	10000	25.06×10^-6	44.76×10^-6	0.107	0.174
	B							30.89×10^-6	50.62×10^-6	0.116	0.182
	C							37.58×10^-6	57.31×10^-6	0.130	0.197
SFC-050DA2	A	25	0.16	0.63	1(Auf der einen Seite)	±0.8	10000	77.42×10^-6	144.3×10^-6	0.205	0.347
	B							97.97×10^-6	164.8×10^-6	0.225	0.365
	C							120.8×10^-6	187.6×10^-6	0.252	0.394
SFC-055DA2	C	40	0.16	0.60	1(Auf der einen Seite)	±0.84	10000	226.8×10^-6	325.0×10^-6	0.378	0.538
SFC-060DA2	A	60	0.19	0.63	1(Auf der einen Seite)	±0.9	10000	210.8×10^-6	340.1×10^-6	0.382	0.567
	B							269.9×10^-6	399.2×10^-6	0.424	0.609
	C							333.5×10^-6	462.8×10^-6	0.484	0.669

* Die Typen A / B / C werden von Miki Pulley automatisch entsprechend der von Ihnen gewählten Kombination der Bohrungsdurchmesser spezifiziert und können nicht vom Kunden spezifiziert werden.

* Überprüfen Sie den „Standardbohrungsdurchmesser“ für SFC-□DA2, da es durch die Haltekraft des Kupplungswellenabschnitts zu Einschränkungen des Nenndrehmoments kommen kann.

* Max. Die Drehzahl berücksichtigt nicht das dynamische Gleichgewicht.

* Das Trägheitsmoment und die Masse werden für den maximalen Bohrungsdurchmesser gemessen.

* Steifigkeitswerte siehe „Technische Daten“ für SFC-□DA2.

[Abmessungen]

Einheit [mm]

Modell	Typ	d1		d2		D	N	L			LF	S	A1	A2	C	d3	K	M	Anzugsmoment [N・m]
Modell	Typ	Min.	Max.	Min.	Max.	D	N	Std.	Min.	Max.	LF	S	A1	A2	C	d3	K	M	Anzugsmoment [N・m]
SFC-005DA2	C	3	6	3	6	16	-	23.2	21	40	7.85	1	-	4.8	2.5	6.5	6.5	1-M2	0.4 bis 0.5
SFC-010DA2	C	3	8	3	8	19	-	25.9	24	45	9.15	1.05	-	5.8(6)	3.15	8.5	8.5	1-M2.5(M2)	1.0 bis 1.1(0.4 bis 0.5)
SFC-020DA2	C	4	10	4	11	26	-	32.3	29	50	10.75	1.65	-	9.5	3.3	10.6	10.6	1-M2.5	1.0 bis 1.1
SFC-025DA2	C	5	14	5	14	29	-	32.8	29	50	10.75	1.9	-	11	3.3	15	14.5	1-M2.5	1.0 bis 1.1
SFC-030DA2	A	5	10	5	10	34	21.6	37.8	34	55	12.4	2.5	8	-	3.75	15	14.5	1-M3	1.5 bis 1.9
	B	5	10	über 10	16		21.6						8	12.5
	C	über 10	14	über 10	16		-						-	12.5
SFC-035DA2	C	6	16	6	19	39	-	48	43	65	15.5	3	-	14	4.5	17	17	1-M4	3.4 bis 4.1
SFC-040DA2	A	8	15	8	15	44	29.6	48	43	65	15.5	3	11	-	4.5	20	19.5	1-M4	3.4 bis 4.1
	B	8	15	über 15	24		29.6						11	17
	C	Over 15	19	über 15	24		-						-	17
SFC-050DA2	A	8	19	8	19	56	38	59.8	53	80	20.5	2.4	14.5	-	6	26	26	1-M5	7.0 bis 8.5
	B	8	19	über 19	30		38						14.5	22
	C	über 19	25	über 19	30		-						-	22
SFC-055DA2	C	10	30	10	30	63	-	68.7	60	85	24	2.6	-	23	7.75	31	31	1-M6	14 bis 15
SFC-060DA2	A	11	24	11	24	68	46	73.3	65	90	25.2	3.2	17.5	-	7.75	31	31	1-M6	14 bis 15
	B	11	24	über 24	35		46						17.5	26.5
	C	über 24	30	über 24	35		-						-	26.5

* Die Typen A / B / C werden von Miki Pulley automatisch entsprechend der von Ihnen gewählten Kombination der Bohrungsdurchmesser spezifiziert und können nicht vom Kunden spezifiziert werden.

* Der Nenndurchmesser für den Spannbolzen M entspricht der Menge abzüglich des Nenndurchmessers der Schraubengewinde, wobei die Menge für eine einseitige Nabe gilt.

* Die Zahlen in Klammern ( ) für den SFC-010 sind die Werte, wenn d1 oder d2 ø8 mm beträgt.

* Kompatible Längen L reichen vom minimalen L-Maß bis zum maximalen L-Maß, wie in der obigen Tabelle gezeigt. Geben Sie in 1-mm-Einheiten an.

* Wenn das L-Maß kürzer als der Standard ist, sind die Phasen der linken/rechten Klemmschraube um 45° versetzt.

* Überprüfen Sie „Standardbohrungsdurchmesser“ für SFC-□DA2 für die Standardbohrungsdurchmesser.

Für KeilnutfräsanwendungenWenn Sie eine Passfederwelle verwenden, können wir nach Ihren Vorgaben eine Passfedernut in die Klemmnabe fräsen.

SFC-□SA2/DA2

[Abmessungen]

Einheit [mm]

H9-Standards für die Keilnutbreite														JS9-Standards für die Keilnutbreite
Nennbohrungsdurchmesser.				Bohrungsdurchm. d1/d2 [mm]	Keilnutbreite W1/W2 [mm]	Keilnuthöhe T1/T2 [mm]	Nennbohrungsdurchmesser.				Bohrungsdurchm. d1/d2 [mm]	Keilnutbreite W1/W2 [mm]	Keilnuthöhe T1/T2 [mm]	Nennbohrungsdurchmesser.				Bohrungsdurchm. d1/d2 [mm]	Keilnutbreite W1/W2 [mm]	Keilnuthöhe T1/T2 [mm]	Nennbohrungsdurchmesser.				Bohrungsdurchm. d1/d2 [mm]	Keilnutbreite W1/W2 [mm]	Keilnuthöhe T1/T2 [mm]
Bohrungsdurchm.	Wellentoleranz						Bohrungsdurchm.	Wellentoleranz						Bohrungsdurchm.	Wellentoleranz						Bohrungsdurchm.	Wellentoleranz
Bohrungsdurchm.	h7	j6	k6				Bohrungsdurchm.	h7	j6	k6				Bohrungsdurchm.	h7	j6	k6				Bohrungsdurchm.	h7	j6	k6
8	BH	-	KH	8	3^+0.025₀	9.4^+0.3₀	20	BH	-	-	20	6^+0.030₀	22.8^+0.3₀	8	BJ	-	KJ	8	3±0.0125	9.4^+0.3₀	20	BJ	-	-	20	6±0.0150	22.8^+0.3₀
9	BH	-	KH	9	3^+0.025₀	10.4^+0.3₀	22	BH	JH	KH	22	6^+0.030₀	24.8^+0.3₀	9	BJ	-	KJ	9	3±0.0125	10.4^+0.3₀	22	BJ	JJ	KJ	22	6±0.0150	24.8^+0.3₀
10	BH	-	-	10	3^+0.025₀	11.4^+0.3₀	24	BH	JH	KH	24	8^+0.036₀	27.3^+0.3₀	10	BJ	-	-	10	3±0.0125	11.4^+0.3₀	24	BJ	JJ	KJ	24	8±0.0180	27.3^+0.3₀
11	BH	-	-	11	4^+0.030₀	12.8^+0.3₀	25	BH	-	-	25	8^+0.036₀	28.3^+0.3₀	11	BJ	-	-	11	4±0.0150	12.8^+0.3₀	25	BJ	-	-	25	8±0.0180	28.3^+0.3₀
12	BH	-	-	12	4^+0.030₀	13.8^+0.3₀	28	BH	JH	-	28	8^+0.036₀	31.3^+0.3₀	12	BJ	-	-	12	4±0.0150	13.8^+0.3₀	28	BJ	JJ	-	28	8±0.0180	31.3^+0.3₀
13	BH	-	-	13	5^+0.030₀	15.3^+0.3₀	30	BH	-	-	30	8^+0.036₀	33.3^+0.3₀	13	BJ	-	-	13	5±0.0150	15.3^+0.3₀	30	BJ	-	-	30	8±0.0180	33.3^+0.3₀
14	BH	-	KH	14	5^+0.030₀	16.3^+0.3₀	32	BH	-	KH	32	10^+0.036₀	35.3^+0.3₀	14	BJ	-	KJ	14	5±0.0150	16.3^+0.3₀	32	BJ	-	KJ	32	10±0.0180	35.3^+0.3₀
15	BH	-	-	15	5^+0.030₀	17.3^+0.3₀	35	BH	-	-	35	10^+0.036₀	38.3^+0.3₀	15	BJ	-	-	15	5±0.0150	17.3^+0.3₀	35	BJ	-	-	35	10±0.0180	38.3^+0.3₀
16	BH	-	KH	16	5^+0.030₀	18.3^+0.3₀	38	BH	-	KH	38	10^+0.036₀	41.3^+0.3₀	16	BJ	-	KJ	16	5±0.0150	18.3^+0.3₀	38	BJ	-	KJ	38	10±0.0180	41.3^+0.3₀
17	BH	-	-	17	5^+0.030₀	19.3^+0.3₀	40	BH	-	-	40	12^+0.430₀	43.3^+0.3₀	17	BJ	-	-	17	5±0.0150	19.3^+0.3₀	40	BJ	-	-	40	12±0.0215	43.3^+0.3₀
18	BH	-	-	18	6^+0.030₀	20.8^+0.3₀	42	BH	-	-	42	12^+0.430₀	45.3^+0.3₀	18	BJ	-	-	18	6±0.0150	20.8^+0.3₀	42	BJ	-	-	42	12±0.0215	45.3^+0.3₀
19	BH	JH	KH	19	6^+0.030₀	21.8^+0.3₀	45	BH	-	-	45	14^+0.430₀	48.8^+0.3₀	19	BJ	JJ	KJ	19	6±0.0150	21.8^+0.3₀	45	BJ	-	-	45	14±0.0215	48.8^+0.3₀

* Bohrungsdurchmesser von φ35 (Nenndurchmesser B), die Wellentoleranz beträgt -0,025 bis +0,010 .

* Wir können auch Standards verarbeiten, die oben nicht aufgeführt sind. Wenden Sie sich an MIKI PULLEY.

[Standardbohrungsdurchmesser]

Standardbohrungsdurchmesser (Option), d1/d2 [mm] und eingeschränktes Nenndrehmoment [N·m]
Nennbohrungsdurchmesser.		8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45
Wellentoleranz h7(h6/g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
Wellentoleranz j6(option)	J													○		○	○		○
Wellentoleranz k6(option)	K	○	○						○		○			○		○	○				○		○
SFC-025	d1	●	●	●	●	●	●	●	●
SFC-025	d2	●	●	●	●	●	●	●	●
SFC-030	d1	●	●	●	●	●	●	●	●
SFC-030	d2	●	●	●	●	●	●	●	●	●	●
SFC-035	d1	●	●	●	●	●	●	●	●	●	●
SFC-035	d2	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040	d1	9	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040	d2	9	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050	d1	18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050	d2	18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055	d1				31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055	d2				31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060	d1					50	51	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060	d2					50	51	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-080	d1												●	●	●	●	●	●	●	●	●	●
SFC-080	d2												●	●	●	●	●	●	●	●	●	●	●	●
SFC-090	d1																	●	●	●	●	●	●	●
SFC-090	d2																	●	●	●	●	●	●	●	●	●
SFC-100	d1																				226	●	●	●	●	●
SFC-100	d2																				226	●	●	●	●	●

* Die Wellentoleranz für den Standardbohrungsdurchmesser beträgt h7 (h6 oder g6): Bezeichnung B. Für einen Bohrungsdurchmesser von ø35 beträgt die Wellentoleranz jedoch -0,025 bis +0,010.

* Wellentoleranzen j6/k6: Bezeichnungen J/K sind optional und werden nur für mit ○ gekennzeichnete Bohrungsdurchmesser unterstützt.

ReinraumtauglichEs handelt sich um ein reinraumtaugliches Produkt, das unter Berücksichtigung seiner Verwendung in Reinräumen gereinigt, montiert (ISO-Klasse 6) und verpackt wurde.

SFC-□SA2(CC/CF)

[Technische Daten]

Modell	Typ	Nenndrehmoment [N・m]	Versatz			Max. Drehzahl [min^-1]	Torsionssteifigkeit [N・m/rad]	Axialsteifigkeit [N/mm]	Trägheitsmoment [kg・m²]	Masse [kg]
Modell	Typ	Nenndrehmoment [N・m]	Parallel [mm]	Winke [°]	Axial [mm]	Max. Drehzahl [min^-1]	Torsionssteifigkeit [N・m/rad]	Axialsteifigkeit [N/mm]	Trägheitsmoment [kg・m²]	Masse [kg]
SFC-020SA2	C	2	0.02	1	±0.15	10000	3700	64	2.39×10^-6	0.025
SFC-025SA2	C	4	0.02	1	±0.19	10000	5600	60	3.67×10^-6	0.029
SFC-030SA2	A	5	0.02	1	±0.2	10000	8000	64	4.09×10^-6	0.034
	B								6.11×10^-6	0.040
	C								8.23×10^-6	0.048
SFC-035SA2	C	10	0.02	1	±0.25	10000	18000	112	18.50×10^-6	0.083
SFC-040SA2	A	12	0.02	1	±0.3	10000	20000	80	16.71×10^-6	0.077
	B								22.59×10^-6	0.085
	C								29.28×10^-6	0.100
SFC-050SA2	A	25	0.02	1	±0.4	10000	32000	48	56.26×10^-6	0.160
	B								76.71×10^-6	0.178
	C								99.38×10^-6	0.207
SFC-055SA2	C	40	0.02	1	±0.42	10000	50000	43	188.7×10^-6	0.315
SFC-060SA2	A	60	0.02	1	±0.45	10000	70000	76.4	147.0×10^-6	0.285
	B								206.3×10^-6	0.328
	C								270.0×10^-6	0.387
SFC-080SA2	C	100	0.02	1	±0.55	10000	140000	128	716.3×10^-6	0.720

* Die Typen A / B / C werden von Miki Pulley automatisch entsprechend der von Ihnen gewählten Kombination der Bohrungsdurchmesser spezifiziert und können nicht vom Kunden spezifiziert werden.

* Sehen Sie sich die Liste der Standardbohrungsdurchmesser an, da das Nenndrehmoment durch die Haltekraft der Wellenverbindungskomponente eingeschränkt sein kann.

* Max. Die Drehzahl berücksichtigt nicht das dynamische Gleichgewicht. * Die angegebenen Torsionssteifigkeitswerte sind Messwerte für das einzelne Element.

* Das Trägheitsmoment und die Masse werden für den maximalen Bohrungsdurchmesser gemessen.

[Abmessungen]

Einheit [mm]

Modell	Typ	d1		d2		D	N	L	LF	S	A1	A2	C	K	M	Anzugsmoment [N・m]
Modell	Typ	Min.	Max.	Min.	Max.	D	N	L	LF	S	A1	A2	C	K	M	CC Geringe Staubentwicklung	CF Fluor
SFC-020SA2	C	5	10	5	11	26	-	23.15	10.75	1.65	-	9.5	3.3	10.6	1-M2.5	0.5	0.9
SFC-025SA2	C	5	14	5	14	29	-	23.4	10.75	1.9	-	11	3.3	14.5	1-M2.5	0.5	0.9
SFC-030SA2	A	5	10	5	10	34	21.6	27.3	12.4	2.5	8	-	3.75	14.5	1-M3	1.5	3.2
	B	5	10	Über 10	16		21.6				8	12.5
	C	Über 10	14	Über 10	16		-				-	12.5
SFC-035SA2	C	6	16	6	19	39	-	34	15.5	3	-	14	4.5	17	1-M4	4	7.7
SFC-040SA2	A	8	15	8	15	44	29.6	34	15.5	3	11	-	4.5	19.5	1-M4	4	7.7
	B	8	15	Über 15	24		29.6				11	17
	C	Über 15	19	Über 15	24		-				-	17
SFC-050SA2	A	8	19	8	19	56	38	43.4	20.5	2.4	14.5	-	6	26	1-M5	7	12
	B	8	19	Über 19	30		38				14.5	22
	C	Über 19	25	Über 19	30		-				-	22
SFC-055SA2	C	10	30	10	30	63	-	50.6	24	2.6	-	23	7.75	31	1-M6	13	22.5
SFC-060SA2	A	11	24	11	24	68	46	53.6	25.2	3.2	17.5	-	7.75	31	1-M6	13	22.5
	B	11	24	Über 24	35		46				17.5	26.5
	C	Über 24	30	Über 24	35		-				-	26.5
SFC-080SA2	C	18	35	18	40	82	-	68	30	8	-	28	9	38	1-M8	27	45

* Die Typen A / B / C werden von Miki Pulley automatisch entsprechend der von Ihnen gewählten Kombination der Bohrungsdurchmesser spezifiziert und können nicht vom Kunden spezifiziert werden.

* Das K-Maß ist der Innendurchmesser des Elements. Wenn das d2-Maß diesen Wert überschreitet, kann die Welle nur bis zum LF-Maß zur d2-seitigen Nabe eingeführt werden.

* Der Nenndurchmesser für den Spannbolzen M entspricht der Menge abzüglich des Nenndurchmessers der Schraubengewinde, wobei die Menge für eine Nabe gilt. Auf der einen Seite.

* Sie können zwischen zwei Fettarten für Klemmschrauben wählen: Fett mit geringer Staubentwicklung und Fluorfett.

[Standardbohrungsdurchmesser] (Fett mit geringer Staubentwicklung)

Modell	Standardbohrungsdurchmesser, d1/d2 [mm] und eingeschränktes Nenndrehmoment [N・m]
Modell	d1/d2	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40
SFC-020SA2	d1	0.5	0.6	0.6	0.6	1.0	1.3	1.3	●
SFC-020SA2	d2	0.5	0.6	0.6	0.6	1.0	1.3	1.3	●	●
SFC-025SA2	d1	0.5	0.5	0.5	0.5	0.8	0.8	0.8	1.8	1.8	2.3	2.3	●
SFC-025SA2	d2	0.5	0.5	0.5	0.5	0.8	0.8	0.8	1.8	1.8	2.3	2.3	●
SFC-030SA2	d1	0.8	1.6	2	2.6	3.4	4.4	4.9	●	●	●	●	●
SFC-030SA2	d2	0.8	1.6	2	2.6	3.4	4.4	4.9	●	●	●	●	●	●	●
SFC-035SA2	d1		3.3	3.8	4.8	6.3	7.7	8.5	9.2	●	●	●	●	●	●
SFC-035SA2	d2		3.3	3.8	4.8	6.3	7.7	8.5	9.2	●	●	●	●	●	●	●	●	●
SFC-040SA2	d1					9	9	9	9	9	●	●	●	●	●	●	●	●
SFC-040SA2	d2					9	9	9	9	9	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2	d1					11	16	17	19	19	24	24	24	●	●	●	●	●	●	●	●	●
SFC-050SA2	d2					11	16	17	19	19	24	24	24	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d1								20	24	29	33	37	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d2								20	24	29	33	37	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2	d1									38	41	44	48	55	55	58	●	●	●	●	●	●	●	●
SFC-060SA2	d2									38	41	44	48	55	55	58	●	●	●	●	●	●	●	●	●	●
SFC-080SA2	d1																54	60	65	75	85	90	●	●	●	●
SFC-080SA2	d2																54	60	65	75	85	90	●	●	●	●	●	●

* Die Wellentoleranz für den Standardbohrungsdurchmesser beträgt h7 (h6 oder g6): Bezeichnung B. Für einen Bohrungsdurchmesser von ø35 beträgt die Wellentoleranz jedoch -0,025 bis +0,010.

[Standardbohrungsdurchmesser] (Fluorfett)

Modell	Standardbohrungsdurchmesser, d1/d2 [mm] und eingeschränktes Nenndrehmoment [N・m]
Modell	d1/d2	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40
SFC-020SA2	d1	0.7	0.7	0.7	0.8	●	●	●	●
SFC-020SA2	d2	0.7	0.7	0.7	0.8	●	●	●	●	●
SFC-025SA2	d1	0.5	0.5	0.5	1.1	1.6	1.6	1.6	3.2	3.2	●	●	●
SFC-025SA2	d2	0.5	0.5	0.5	1.1	1.6	1.6	1.6	3.2	3.2	●	●	●
SFC-030SA2	d1	0.8	2	2.4	3.1	4.3	●	●	●	●	●	●	●
SFC-030SA2	d2	0.8	2	2.4	3.1	4.3	●	●	●	●	●	●	●	●	●
SFC-035SA2	d1		3.6	5.2	6.4	8.2	●	●	●	●	●	●	●	●	●
SFC-035SA2	d2		3.6	5.2	6.4	8.2	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040SA2	d1					●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040SA2	d2					●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2	d1					11	17	19	20	22	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2	d2					11	17	19	20	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d1								28	37	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d2								28	37	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2	d1									40	44	49	53	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2	d2									40	44	49	53	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-080SA2	d1																60	66	71	81	90	95	●	●	●	●
SFC-080SA2	d2																60	66	71	81	90	95	●	●	●	●	●	●

* Die Wellentoleranz für den Standardbohrungsdurchmesser beträgt h7 (h6 oder g6): Bezeichnung B. Für einen Bohrungsdurchmesser von ø35 beträgt die Wellentoleranz jedoch -0,025 bis +0,010.

SFC-□DA2(CC/CF)

[Technische Daten]

Modell	Typ	Nenndrehmoment [N・m]	Versatz			Max. Drehzahl [min^-1]	Torsionssteifigkeit [N・m/rad]	Axialsteifigkeit [N/mm]	Trägheitsmoment [kg・m²]	Masse [kg]
Modell	Typ	Nenndrehmoment [N・m]	Parallel [mm]	Winke [°]	Axial [mm]	Max. Drehzahl [min^-1]	Torsionssteifigkeit [N・m/rad]	Axialsteifigkeit [N/mm]	Trägheitsmoment [kg・m²]	Masse [kg]
SFC-020DA2	C	2	0.15	1(Auf der einen Seite)	±0.33	10000	1850	32	3.43×10^-6	0.035
SFC-025DA2	C	4	0.16	1(Auf der einen Seite)	±0.38	10000	2800	30	5.26×10^-6	0.040
SFC-030DA2	A	5	0.18	1(Auf der einen Seite)	±0.4	10000	4000	32	7.46×10^-6	0.054
	B								9.49×10^-6	0.060
	C								11.60×10^-6	0.069
SFC-035DA2	C	10	0.24	1(Auf der einen Seite)	±0.5	10000	9000	562	27.03×10^-6	0.122
SFC-040DA2	A	12	0.24	1(Auf der einen Seite)	±0.6	10000	10000	40	30.03×10^-6	0.124
	B								35.81×10^-6	0.132
	C								42.60×10^-6	0.147
SFC-050DA2	A	25	0.28	1(Auf der einen Seite)	±0.8	10000	16000	24	99.32×10^-6	0.252
	B								119.8×10^-6	0.270
	C								142.4×10^-6	0.299
SFC-055DA2	C	40	0.31	1(Auf der einen Seite)	±0.84	10000	25000	21.5	262.3×10^-6	0.436
SFC-060DA2	A	60	0.34	1(Auf der einen Seite)	±0.9	10000	35000	38.2	258.6×10^-6	0.450
	B								317.8×10^-6	0.493
	C								381.6×10^-6	0.552
SFC-080DA2	C	100	0.52	1(Auf der einen Seite)	±1.10	10000	70000	64	1047×10^-6	1.050

* Die Typen A / B / C werden von Miki Pulley automatisch entsprechend der von Ihnen gewählten Kombination der Bohrungsdurchmesser spezifiziert und können nicht vom Kunden spezifiziert werden.

* Sehen Sie sich die Liste der Standardbohrungsdurchmesser an, da das Nenndrehmoment durch die Haltekraft der Wellenverbindungskomponente eingeschränkt sein kann.

* Max. Die Drehzahl berücksichtigt nicht das dynamische Gleichgewicht. * Die angegebenen Torsionssteifigkeitswerte sind Messwerte für das einzelne Element.

* Das Trägheitsmoment und die Masse werden für den maximalen Bohrungsdurchmesser gemessen.

[Abmessungen]

Einheit [mm]

Modell	Typ	d1		d2		D	N	L	LF	LP	S	A1	A2	C	d3	K	M	Anzugsmoment [N・m]
Modell	Typ	Min.	Max.	Min.	Max.	D	N	L	LF	LP	S	A1	A2	C	d3	K	M	CC Geringe Staubentwicklung	CF Fluor
SFC-020DA2	C	5	10	5	11	26	-	32.3	10.75	7.5	1.65	-	9.5	3.3	10.6	10.6	1-M2.5	0.5	0.9
SFC-025DA2	C	5	14	5	14	29	-	32.8	10.75	7.5	1.9	-	11	3.3	15	14.5	1-M2.5	0.5	0.9
SFC-030DA2	A	5	10	5	10	34	21.6	37.8	12.4	8	2.5	8	-	3.75	15	14.5	1-M3	1.5	3.2
	B	5	10	Über 10	16		21.6					8	12.5
	C	Über 10	14	Über 10	16		-					-	12.5
SFC-035DA2	C	6	16	6	19	39	-	48	15.5	11	3	-	14	4.5	17	17	1-M4	4	7.7
SFC-040DA2	A	8	15	8	15	44	29.6	48	15.5	11	3	11	-	4.5	20	19.5	1-M4	4	7.7
	B	8	15	Über 15	24		29.6					11	17
	C	Über 15	24	Über 15	24		-					-	17
SFC-050DA2	A	8	19	8	19	56	38	59.8	20.5	14	2.4	14.5	-	6	26	26	1-M5	7	12
	B	8	19	Über 19	30		38					14.5	22
	C	Über 19	25	Über 19	30		-					-	22
SFC-055DA2	C	10	30	10	30	63	-	68.7	24	15.5	2.6	-	23	7.75	31	31	1-M6	13	22.5
SFC-060DA2	A	11	24	11	24	68	46	73.3	25.2	16.5	3.2	17.5	-	7.75	31	31	1-M6	13	22.5
	B	11	24	Über 24	35		46					17.5	26.5
	C	Über 24	30	Über 24	35		-					-	26.5
SFC-080DA2	C	18	35	18	40	82	-	98	30	22	8	-	28	9	40	38	1-M8	27	45

* Die Typen A / B / C werden von Miki Pulley automatisch entsprechend der von Ihnen gewählten Kombination der Bohrungsdurchmesser spezifiziert und können nicht vom Kunden spezifiziert werden.

* Das K-Maß ist der Innendurchmesser des Elements. Wenn das d2-Maß diesen Wert überschreitet, kann die Welle nur bis zum LF-Maß zur d2-seitigen Nabe eingeführt werden.

* Der Nenndurchmesser für den Spannbolzen M entspricht der Menge abzüglich des Nenndurchmessers der Schraubengewinde, wobei die Menge für eine Nabe gilt. Auf der einen Seite.

* Sie können zwischen zwei Fettarten für Klemmschrauben wählen: Fett mit geringer Staubentwicklung und Fluorfett.

[Standardbohrungsdurchmesser] (Fett mit geringer Staubentwicklung)

Modell	Standardbohrungsdurchmesser, d1/d2 [mm] und eingeschränktes Nenndrehmoment [N・m]
Modell	d1/d2	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40
SFC-020DA2	d1	0.5	0.6	0.6	0.6	1.0	1.3	1.3	●
SFC-020DA2	d2	0.5	0.6	0.6	0.6	1.0	1.3	1.3	●	●
SFC-025DA2	d1	0.5	0.5	0.5	0.5	0.8	0.8	0.8	1.8	1.8	2.3	2.3	●
SFC-025DA2	d2	0.5	0.5	0.5	0.5	0.8	0.8	0.8	1.8	1.8	2.3	2.3	●
SFC-030DA2	d1	0.8	1.6	2	2.6	3.4	4.4	4.9	●	●	●	●	●
SFC-030DA2	d2	0.8	1.6	2	2.6	3.4	4.4	4.9	●	●	●	●	●	●	●
SFC-035DA2	d1		3.3	3.8	4.8	6.3	7.7	8.5	9.2	●	●	●	●	●	●
SFC-035DA2	d2		3.3	3.8	4.8	6.3	7.7	8.5	9.2	●	●	●	●	●	●	●	●	●
SFC-040DA2	d1					9	9	9	9	9	●	●	●	●	●	●	●	●
SFC-040DA2	d2					9	9	9	9	9	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2	d1					11	16	17	19	19	24	24	24	●	●	●	●	●	●	●	●	●
SFC-050DA2	d2					11	16	17	19	19	24	24	24	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d1								20	24	29	33	37	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d2								20	24	29	33	37	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2	d1									38	41	44	48	55	55	58	●	●	●	●	●	●	●	●
SFC-060DA2	d2									38	41	44	48	55	55	58	●	●	●	●	●	●	●	●	●	●
SFC-080DA2	d1																54	60	65	75	85	90	●	●	●	●
SFC-080DA2	d2																54	60	65	75	85	90	●	●	●	●	●	●

* Die Wellentoleranz für den Standardbohrungsdurchmesser beträgt h7 (h6 oder g6): Bezeichnung B. Für einen Bohrungsdurchmesser von ø35 beträgt die Wellentoleranz jedoch -0,025 bis +0,010.

[Standardbohrungsdurchmesser] (Fluorfett)

Modell	Standardbohrungsdurchmesser, d1/d2 [mm] und eingeschränktes Nenndrehmoment [N・m]
Modell	d1/d2	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40
SFC-020DA2	d1	0.7	0.7	0.7	0.8	●	●	●	●
SFC-020DA2	d2	0.7	0.7	0.7	0.8	●	●	●	●	●
SFC-025DA2	d1	0.5	0.5	0.5	1.1	1.6	1.6	1.6	3.2	3.2	●	●	●
SFC-025DA2	d2	0.5	0.5	0.5	1.1	1.6	1.6	1.6	3.2	3.2	●	●	●
SFC-030DA2	d1	0.8	2	2.4	3.1	4.3	●	●	●	●	●	●	●
SFC-030DA2	d2	0.8	2	2.4	3.1	4.3	●	●	●	●	●	●	●	●	●
SFC-035DA2	d1		3.6	5.2	6.4	8.2	●	●	●	●	●	●	●	●	●
SFC-035DA2	d2		3.6	5.2	6.4	8.2	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040DA2	d1					●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040DA2	d2					●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2	d1					11	17	19	20	22	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2	d2					11	17	19	20	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d1								28	37	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d2								28	37	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2	d1									40	44	49	53	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2	d2									40	44	49	53	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-080DA2	d1																60	66	71	81	90	95	●	●	●	●
SFC-080DA2	d2																60	66	71	81	90	95	●	●	●	●	●	●

* Die Wellentoleranz für den Standardbohrungsdurchmesser beträgt h7 (h6 oder g6): Bezeichnung B. Für einen Bohrungsdurchmesser von ø35 beträgt die Wellentoleranz jedoch -0,025 bis +0,010.

Modellreihe SFC

Funktionen von Modellreihe SFC

Modellreihe SFC Technische Daten

Sortiment

Struktur und Werkstoffe

Optionen von Modellreihe SFC

Kegelwelle unterstütztErmöglicht die Verbindung der Klemmnabe, wenn ein Kegeladapter an der Kegelwelle eines Servomotors montiert ist.

Für längenspezifische SonderbestellteileDie Länge des Distanzstücks vom Typ SFC-□DA2 kann geändert werden, um den erforderlichen Abstand zwischen den Wellen zu erreichen. Geben Sie die Länge in 1-mm-Einheiten an.

Für KeilnutfräsanwendungenWenn Sie eine Passfederwelle verwenden, können wir nach Ihren Vorgaben eine Passfedernut in die Klemmnabe fräsen.

ReinraumtauglichEs handelt sich um ein reinraumtaugliches Produkt, das unter Berücksichtigung seiner Verwendung in Reinräumen gereinigt, montiert (ISO-Klasse 6) und verpackt wurde.

Ähnliches Produkt
