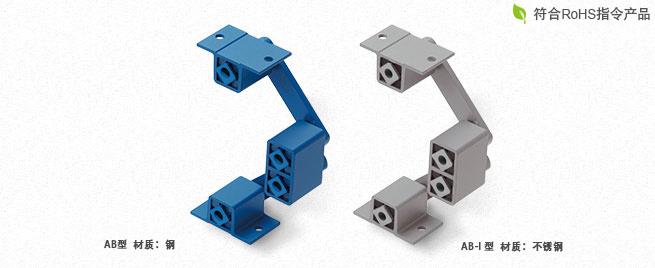

AB·AB-I型

可用作为使用振动电动机的振动输送机和振动筛机的固定件。此组合对垂直方向非常柔软，可实现柔软的支撑。如果并排使用多个，可承受大容量负荷。AB型能有效传递振动电动机的振荡力，并能吸收对地板等外部的振动。

PDF•CAD数据从此处下载

AB·AB-I型

【规格】

型号	使用负载范围[N]	动态弹性常数[N/mm]		质量[kg]
型号	使用负载范围[N]	垂直方向	水平方向	AB	AB-I
AB-15-N・AB-I-15	50-160(70 ～ 180)	10	6	0.5	0.9
AB-18-N・AB-I-18	120-350	20	14	1.2	1.7
AB-27-N・AB-I-27	250-800	40	25	2.2	3.3
AB-38-N・AB-I-38	600-1600	60	30	5.1	7.6
AB-45-N・AB-I-45	1200-3000	100	50	9.5	13.5
AB-50-N・AB-I-50	2500-6000	190	85	14.5	21.9
AB-50-N-2・AB-I-50-2	4200-10000	320	140	22.5	35.4

※ AB-15-N・AB-I-15 的（　）内规格为AB-I-15 的数值。

※动态弹性常数为额定负载下频率为960min^-1、振幅为8mm时的数据。

【尺寸】

单位[mm]

型号	A无负载时	A最大负载时	B无负载时	B最大负载时	C	D	E	F	H	K	L	M	N
AB-15-N	168	114	70	88	80	7	50	65	3	10	40	52	－
AB-18-N	208	146	88	109	100	9	60	80	3.5	14	50	67	－
AB-27-N	235	170	94	116	100	11	80	105	4.5	17	60	80	－
AB-38-N	305	225	120	147	125	13	100	125	6	21	80	104	40
AB-45-N	353	257	141	172	140	13×27	115	145	9	28	100	132	58
AB-50-N	380	277	150	184	150	17×27	130	170	12	35	120	160	60
AB-50-N-2	380	277	150	184	150	17×27・17×33	130	170	12	40	200	245	70

※ 关于AB-50-N-2・AB-I-50-2 的 D 尺寸，在 3 个安装孔中，只有中央孔是 17×33。

单位[mm]

型号	A无负载时	A最大负载时	B无负载时	B最大负载时	C	D	E	F	H	K	L	M	N
AB-I-15	168	114	70	88	80	7×10	50	65	3	10	40	52	－
AB-I-18	208	146	88	109	100	9×15	60	80	3.5	14	50	67	－
AB-I-27	235	170	94	116	100	11×20	80	105	4.5	17	60	80	－
AB-I-38	305	225	120	147	125	13×20	100	125	6	21	80	104	40
AB-I-45	353	257	137	168	140	13×26	115	145	8	28	100	132	58
AB-I-50	380	277	150	184	150	17×27	130	170	12	35	120	160	60
AB-I-50-2	380	277	150	184	150	17×27・17×33	130	170	12	40	200	245	70

※ 关于AB-50-N-2・AB-I-50-2 的D 尺寸，在3 个安装孔中，只有中央孔是17×33。
