产品信息

SFC型

是采用轻型、高强度的强力铝合金制作夹紧毂的板簧式联轴器,扭转刚性很高,可以满足高响应的要求。备有高刚性的单元件型和通过隔板配置两个元件、具有灵活性的双元件型。无论哪种类型都采用了轴径联动型的毂外径,能够降低转动惯量。

PDF•CAD数据从此处下载



查找其他产品

产品信息

PDF下载

超低惯性

夹紧毂的外径形状与所采用的孔径联动,孔径小则外径也随之缩小,将惯性控制在最低限度,最适合急加速运行。根据所采用的孔径组合,备有3种形状的型号。

简单・切实・无背隙

与轴的连接采用夹紧方式,只需紧固左右各1根螺栓即完成安装。夹紧毂耐振动·冲击性强,可牢固连接,传动完全依靠摩擦结合进行,没有背隙。联轴器两侧的夹紧毂使用专用夹具进行定心,确保了同心度。

支持锥度轴

通过在伺服电动机的锥度轴上安装选配的锥度适配器,可使用夹紧毂进行连接。

支持长度指定(SFC DA2型)

可以指定长度,以匹配必要的轴间距离。

洁净室兼容

它是一种洁净室兼容产品,可实现清洁清洁、组装(ISO 等级 6)和清洁包装。

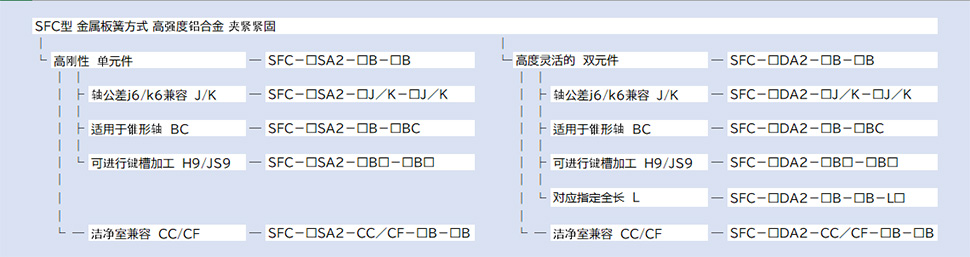

产品线

结构和材质

SFC-□SA2

SFC-□SA2

查看规格

SFC-□DA2

SFC-□DA2

查看规格

SFC-□SA2 (BC)

SFC-□SA2 (BC)

查看规格

SFC-□DA2 (BC)

SFC-□DA2 (BC)

查看规格

SFC-□SA2 (CC/CF)

SFC-□SA2 (CC/CF)

查看规格

SFC-□DA2 (CC/CF)

SFC-□DA2 (CC/CF)

查看规格

SFC-□SA2 型

【规格】

型号形状类型允许转矩
[N・m]
允许误差最高转速
[min-1]
扭转弹性常数
[N・m/rad]
轴向弹性常数
[N/mm]
转动惯量
[kg・m2]
质量[kg]
偏心[mm]偏角[゜]轴向[mm]
SFC-002SA2C0.250.010.5±0.0410000190340.06×10-60.003
SFC-005SA2C0.60.020.5±0.05100005001400.26×10-60.007
SFC-010SA2C10.021±0.11000014001400.58×10-60.011
SFC-020SA2C20.021±0.15100003700642.39×10-60.025
SFC-025SA2C40.021±0.19100005600603.67×10-60.029
SFC-030SA2A50.021±0.2100008000644.07×10-60.034
B6.09×10-60.041
C8.20×10-60.049
SFC-035SA2C100.021±0.25100001800011218.44×10-60.082
SFC-040SA2A120.021±0.310000200008016.71×10-60.077
B22.55×10-60.085
C29.25×10-60.100
SFC-050SA2A250.021±0.410000320004855.71×10-60.159
B76.26×10-60.177
C99.03×10-60.206
SFC-055SA2C400.021±0.42100005000043188.0×10-60.314
SFC-060SA2A600.021±0.45100007000076.4145.9×10-60.283
B205.0×10-60.326
C268.6×10-60.385
SFC-080SA2C1000.021±0.5510000140000128710.6×10-60.708
SFC-090SA2C1800.021±0.65100001000001081236×10-60.946
SFC-100SA2C2500.021±0.74100001200001111891×10-61.202

※ 形状类型(A、B、C)根据顾客使用的孔径组合而定,顾客不可指定。

※ 根据轴紧固部位的保持力,允许转矩可能会受到限制,请在“标准孔径”中进行确认。

※ 最高转速未考虑动平衡。

※ 扭转弹性常数为元件部分单独的实测值。

※ 转动惯量及质量为最大孔径时的数值。

【尺寸】

Unit [mm]
型号形状类型d1[mm]d2[mm]D[mm]DB[mm]N[mm]L[mm]LF[mm]S[mm]A1[mm]A2[mm]C[mm]K[mm]M
数量-公称
紧固转矩[N・m]
最小最大最小最大
SFC-002SA235351212.412.355.90.553.71.95.61-M1.60.23~0.28
SFC-005SA2C36361616.77.8514.82.56.51-M20.4~0.5
SFC-010SA2C38381919.359.151.055.8(6)3.158.51-M2.5(M2)1.0~1.1(0.4~0.5)
SFC-020SA2C4104112623.1510.751.659.53.310.61-M2.51.0~1.1
SFC-025SA2C5145142923.410.751.9113.314.51-M2.51.0~1.1
SFC-030SA2A5105103421.627.312.42.583.7514.51-M31.5~1.9
B510大于1016812.5
C大于10141612.5
SFC-035SA2C616619393415.53144.5171-M43.4~4.1
SFC-040SA2A8158154429.63415.53114.519.51-M43.4~4.1
B815大于15241117
C大于15192417
SFC-050SA2A819819563843.420.52.414.56261-M57.0~8.5
B819大于193014.522
C大于19253022
SFC-055SA2C103010306350.6242.6237.75311-M614~15
SFC-060SA2A11241124684653.625.23.217.57.75311-M614~15
B1124大于243517.526.5
C大于24303526.5
SFC-080SA2C183518408268308289381-M827~30
SFC-090SA2C254025459468.3308.3349421-M827~30
SFC-100SA2C3245324510469.8309.8399481-M827~30

※ 形状类型(A、B、C)根据顾客使用的孔径组合而定,顾客不可指定。

※φDB 尺寸为夹紧螺栓头部比毂外径还要伸出时的尺寸。

※ K 尺寸为元件的内径尺寸。如果 d2 尺寸大于该值,d2 侧铝毂的轴只能插入至 LF 尺寸。

※ 夹紧螺栓 M 公称为数量 - 螺钉公称,数量是单侧毂的数量。

※ SFC-010 的 ( ) 内的数值为 d1 或者 d2 为φ8mm 时的值。

【标准孔径】

标准(选项)孔径 d1・d2 [mm]和受限的允许转矩[N•m]
孔径公称34566.357899.52510111213141516171819202224252830323538404245
轴公差 h7 (h6・g6)B
轴公差 j6 (选项)J
轴公差 k6 (选项)K
SFC-002SA2d1
d2
SFC-005SA2d1
d2
SFC-010SA2d1
d2
SFC-020SA2d1
d2
SFC-025SA2d1  2.1
d22.1
SFC-030SA2d1  2.83.4
d22.83.4
SFC-035SA2d1   556.6
d2556.6
SFC-040SA2d1      9
d29
SFC-050SA2d1      18202222
d218202222
SFC-055SA2d1         31343638
d231343638
SFC-060SA2d1          5051
d25051
SFC-080SA2d1
d2
SFC-090SA2d1
d2
SFC-100SA2d1                         226
d2226

※ 标准孔径为轴公差 h7(h6・g6)用 :公称 B。但孔径为φ35 时,轴公差为-0.025 ~+0.010

※ 轴公差 j6、k6 用 :公称 J・K 为可选对应,仅适用于带○号的孔径。

※ SFC-010 的 ( ) 内的数值为 d1 或者 d2 为φ8mm 时的值。

※ 有数值栏内的孔径因该孔径较小,允许转矩根据轴紧固部分的夹持力受限制。数值表示该允许转矩 [N•m]

SFC-□DA2 型

【规格】

型号形状类型允许转矩
[N・m]
允许误差最高转速
[min-1]
扭转弹性常数
[N・m/rad]
轴向弹性常数
[N/mm]
转动惯量
[kg・m2]
质量[kg]
偏心[mm]偏角[゜]轴向[mm]
SFC-002DA2C0.250.030.5(单侧)±0.081000095170.07×10-60.004
SFC-005DA2C0.60.050.5(单侧)±0.110000250700.37×10-60.010
SFC-010DA2C10.111(单侧)±0.210000700700.80×10-60.015
SFC-020DA2C20.151(单侧)±0.33100001850323.43×10-60.035
SFC-025DA2C40.161(单侧)±0.38100002800305.26×10-60.040
SFC-030DA2A50.181(单侧)±0.4100004000327.43×10-60.054
B9.45×10-60.060
C11.56×10-60.068
SFC-035DA2C100.241(单侧)±0.51000090005626.93×10-60.121
SFC-040DA2A120.241(单侧)±0.610000100004029.98×10-60.124
B35.82×10-60.131
C42.52×10-60.146
SFC-050DA2A250.281(单侧)±0.810000160002498.34×10-60.250
B118.9×10-60.268
C141.7×10-60.298
SFC-055DA2C400.311(单侧)±0.84100002500021.5261.3×10-60.459
SFC-060DA2A600.341(单侧)±0.9100003500038.2256.6×10-60.447
B315.7×10-60.489
C379.3×10-60.549
SFC-080DA2C1000.521(单侧)±1.101000070000641039×10-61.037
SFC-090DA2C1800.521(单侧)±1.301000050000541798×10-61.369
SFC-100DA2C2500.551(单侧)±1.48100006000055.52754×10-61.739

※ 形状类型(A、B、C)根据顾客使用的孔径组合而定,顾客不可指定。

※ 根据轴紧固部位的保持力,允许转矩可能会受到限制,请在“标准孔径”中进行确认。

※ 最高转速未考虑动平衡。

※ 扭转弹性常数为元件部分单独的实测值。

※ 转动惯量及质量为最大孔径时的数值。

【尺寸】

Unit [mm]
型号形状类型d1[mm]d2[mm]D[mm]DB[mm]N[mm]L[mm]LF[mm]LP[mm]S[mm]A1[mm]A2[mm]C[mm]d3[mm]K[mm]M
数量-公称
紧固转矩[N・m]
最小最大最小最大
SFC-002DA2C35351212.415.75.92.80.553.71.95.25.61-M1.60.23~0.28
SFC-005DA2C36361623.27.855.514.82.56.56.51-M20.4~0.5
SFC-010DA2C38381925.99.155.51.055.8(6)3.158.58.51-M2.5(M2)1.0~1.1(0.4~0.5)
SFC-020DA2C4104112632.310.757.51.659.53.310.610.61-M2.51.0~1.1
SFC-025DA2C5145142932.810.757.51.9113.31514.51-M2.51.0~1.1
SFC-030DA2A5105103421.637.812.482.583.751514.51-M31.5~1.9
B510大于1016812.5
C大于1014大于101612.5
SFC-035DA2C616619394815.5113144.517171-M43.4~4.1
SFC-040DA2A8158154429.64815.5113114.52019.51-M43.4~4.1
B815大于15241117
C大于1519大于152417
SFC-050DA2A819819563859.820.5142.414.5626261-M57.0~8.5
B819大于193014.522
C大于1925大于193022
SFC-055DA2C103010306368.72415.52.6237.7531311-M614~15
SFC-060DA2A11241124684673.325.216.53.217.57.7531311-M614~15
B1124大于243517.526.5
C大于2430大于243526.5
SFC-080DA2C1835184082983022828940381-M827~30
SFC-090DA2C254025459498.630228.334947421-M827~30
SFC-100DA2C32453245104101.630229.839950481-M827~30

※ 形状类型(A、B、C)根据顾客使用的孔径组合而定,顾客不可指定。

※ φDB 尺寸为夹紧螺栓头部比毂外径还要伸出时的尺寸。

※ K 尺寸为元件的内径尺寸。如果 d2 尺寸大于该值,d2 侧铝毂的轴只能插入至 LF 尺寸。

※ 夹紧螺栓 M 公称为数量 - 螺钉公称,数量是单侧毂的数量。

※ SFC-010 的 ( ) 内的数值为 d1 或者 d2 为φ8mm 时的值。

【标准孔径】

标准(选项)孔径 d1・d2 [mm]和受限的允许转矩[N•m]
孔径公称34566.357899.52510111213141516171819202224252830323538404245
轴公差 h7 (h6・g6)B
轴公差 j6 (选项)J
轴公差 k6 (选项)K
SFC-002DA2d1
d2
SFC-005DA2d1
d2
SFC-010DA2d1
d2
SFC-020DA2d1
d2
SFC-025DA2d1  2.1
d22.1
SFC-030DA2d1  2.83.4
d22.83.4
SFC-035DA2d1   556.6
d2556.6
SFC-040DA2d1      9
d29
SFC-050DA2d1      18202222
d218202222
SFC-055DA2d1         31343638
d231343638
SFC-060DA2d1          5051
d25051
SFC-080DA2d1
d2
SFC-090DA2d1
d2
SFC-100DA2d1                         226
d2226

※ 标准孔径为轴公差 h7(h6・g6)用 :公称 B。但孔径为φ35 时,轴公差为-0.025 ~+0.010

※ 轴公差 j6、k6 用 :公称 J・K 为可选对应,仅适用于带○号的孔径。

※ SFC-010 的 ( ) 内的数值为 d1 或者 d2 为φ8mm 时的值。

※ 有数值栏内的孔径因该孔径较小,允许转矩根据轴紧固部分的夹持力受限制。数值表示该允许转矩 [N•m]

适用锥形轴在伺服电动机的锥形轴上安装锥形转接器后,可通过夹紧毂紧固。

SFC-□SA2(BC)

【规格】

型号 形状类型 允许转矩
[N・m]
允许误差 最高转速
[min-1]
扭转弹性常数
[N・m/rad]
轴向弹性常数
[N/mm]
转动惯量
[kg・m2]
质量
[kg]
偏心
[mm]
偏角
[°]
轴向
[mm]
SFC-040SA2-□B-11BC B 12 0.02 1 ±0.3 10000 20000 80 26.58×10-6 0.131
C 12 0.02 1 ±0.3 10000 20000 80 33.28×10-6 0.146
SFC-050SA2-□B-11BC B 25 0.02 1 ±0.4 10000 32000 48 82.91×10-6 0.240
C 25 0.02 1 ±0.4 10000 32000 48 103.5×10-6 0.258
SFC-050SA2-□B-14BC B 25 0.02 1 ±0.4 10000 32000 48 88.72×10-6 0.271
C 25 0.02 1 ±0.4 10000 32000 48 111.5×10-6 0.301
SFC-050SA2-□B-16BC B 25 0.02 1 ±0.4 10000 32000 48 95.44×10-6 0.309
C 25 0.02 1 ±0.4 10000 32000 48 118.2×10-6 0.338
SFC-055SA2-□B-14BC C 40 0.02 1 ±0.42 10000 50000 43 201.1×10-6 0.409
SFC-055SA2-□B-16BC C 40 0.02 1 ±0.42 10000 50000 43 207.8×10-6 0.446
SFC-060SA2-□B-16BC B 60 0.02 1 ±0.45 10000 70000 76.4 228.7×10-6 0.475
C 60 0.02 1 ±0.45 10000 70000 76.4 287.8×10-6 0.517

※ 形状类型(B、C)根据顾客使用的孔径而定,顾客不可指定。

※ 根据轴紧固部位的保持力,允许转矩可能会受到限制,请在“ 标准孔径”中进行确认。

※ 最高转速未考虑动平衡。

※ 扭转弹性常数为元件部分单独的实测值。

※ 转动惯量及质量为最大孔径时的数值。

【尺寸】

单位[mm]
型号 d2 W T WA LA dA DA LL D L LF C A1 A2 M
数量-公称
SFC-040SA2-□B-11BC 11 4 12.2 18 16 17 22 44 44 34 15.5 4.5 11 17 1-M4
SFC-050SA2-□B-11BC 11 4 12.2 18 16 17 22 48.4 56 43.4 20.5 6 14.5 22 1-M5
SFC-050SA2-□B-14BC 14 4 15.1 24 19 22 28 53.4 56 43.4 20.5 6 14.5 22 1-M5
SFC-050SA2-□B-16BC 16 5 17.3 24 29 26 30 63.4 56 43.4 20.5 6 14.5 22 1-M5
SFC-055SA2-□B-14BC 14 4 15.1 24 19 22 28 56.6 63 50.6 24 7.75 - 23 1-M6
SFC-055SA2-□B-16BC 16 5 17.3 24 29 26 30 66.6 63 50.6 24 7.75 - 23 1-M6
SFC-060SA2-□B-16BC 16 5 17.3 24 29 26 30 69.6 68 53.6 25.2 7.75 17.5 26.5 1-M6

※ 上述以外的尺寸,请参考单元件型SFC(SA2) 的尺寸。

【标准孔径】

标准(选项)孔径 d1 [mm]和受限的允许转矩[N•m]
孔径公称 8 9 9.525 10 11 12 13 14 15 16 17 18 19 20 22 24 25 28 30 32 35
轴公差 h7(h6・g6) B
轴公差 j6(选项) J
轴公差 k6(选项) K
SFC-040SA2-□B-11BC 9
SFC-050SA2-□B-11BC 18 20 22 22
SFC-050SA2-□B-14BC 18 20 22 22
SFC-050SA2-□B-16BC 18 20 22 22
SFC-055SA2-□B-14BC 31 34 36 38
SFC-055SA2-□B-16BC 31 34 36 38
SFC-060SA2-□B-16BC 50 51

※ 标准孔径为轴公差h7(h6·g6)用:公称B。但孔径为φ35 时,轴公差为 -0.025 ~ +0.010

※ 轴公差j6、k6 用:公称J·K 为可选对应,仅适用于带○号的孔径。

※ 已有●号和数值的栏其孔径为标准孔径。上表以外的孔径,可另行订制,请垂询。

※ 有数值栏内的孔径因该孔径较小,允许转矩根据轴紧固部分的夹持力受限制。数值表示该允许转矩[N·m]。

SFC-□DA2(BC)

【规格】

型号 形状类型 允许转矩
[N・m]
允许误差 最高转速
[min-1]
扭转弹性常数
[N・m/rad]
轴向弹性常数
[N/mm]
转动惯量
[kg・m2]
质量
[kg]
偏心
[mm]
偏角
[°]
轴向
[mm]
SFC-040DA2-□B-11BC B 12 0.24 1(单侧) ±0.6 10000 10000 40 39.42×10-6 0.180
C 12 0.24 1(单侧) ±0.6 10000 10000 40 46.12×10-6 0.195
SFC-050DA2-□B-11BC B 25 0.28 1(单侧) ±0.8 10000 16000 24 125.5×10-6 0.331
C 25 0.28 1(单侧) ±0.8 10000 16000 24 146.1×10-6 0.349
SFC-050DA2-□B-14BC B 25 0.28 1(单侧) ±0.8 10000 16000 24 131.1×10-6 0.362
C 25 0.28 1(单侧) ±0.8 10000 16000 24 154.1×10-6 0.392
SFC-050DA2-□B-16BC B 25 0.28 1(单侧) ±0.8 10000 16000 24 138.1×10-6 0.400
C 25 0.28 1(单侧) ±0.8 10000 16000 24 160.8×10-6 0.430
SFC-055DA2-□B-14BC C 40 0.31 1(单侧) ±0.84 10000 25000 21.5 274.0×10-6 0.530
SFC-055DA2-□B-16BC C 40 0.31 1(单侧) ±0.84 10000 25000 21.5 280.5×10-6 0.567
SFC-060DA2-□B-16BC B 60 0.34 1(单侧) ±0.9 10000 35000 38.2 339.4×10-6 0.638
C 60 0.34 1(单侧) ±0.9 10000 35000 38.2 398.5×10-6 0.681

※ 形状类型(B、C)根据顾客使用的孔径而定,顾客不可指定。

※ 根据轴紧固部位的保持力,允许转矩可能会受到限制,请在“ 标准孔径”中进行确认。

※ 最高转速未考虑动平衡。

※ 扭转弹性常数为元件部分单独的实测值。

※ 转动惯量及质量为最大孔径时的数值。

【尺寸】

单位[mm]
型号 d2 W T WA LA dA DA LL D L LF C A1 A2 M
数量-公称
SFC-040DA2-□B-11BC 11 4 12.2 18 16 17 22 58 44 48 15.5 4.5 11 17 1-M4
SFC-050DA2-□B-11BC 11 4 12.2 18 16 17 22 64.8 56 59.8 20.5 6 14.5 22 1-M5
SFC-050DA2-□B-14BC 14 4 15.1 24 19 22 28 69.8 56 59.8 20.5 6 14.5 22 1-M5
SFC-050DA2-□B-16BC 16 5 17.3 24 29 26 30 79.8 56 59.8 20.5 6 14.5 22 1-M5
SFC-055DA2-□B-14BC 14 4 15.1 24 19 22 28 74.4 63 68.7 24 7.75 23 1-M6
SFC-055DA2-□B-16BC 16 5 17.3 24 29 26 30 84.7 63 68.7 24 7.75 23 1-M6
SFC-060DA2-□B-16BC 16 5 17.3 24 29 26 30 89.3 68 73.3 25.2 7.75 17.5 26.5 1-M6

※ 除上述尺寸外,其他尺寸详见双元件型 SFC(DA2) 的尺寸。

【标准孔径】

标准(选项)孔径 d1 [mm]和受限的允许转矩[N•m]
孔径公称 8 9 9.525 10 11 12 13 14 15 16 17 18 19 20 22 24 25 28 30 32 35
轴公差 h7(h6・g6) B
轴公差 j6(选项) J
轴公差 k6(选项) K
SFC-040DA2-□B-11BC 9
SFC-050DA2-□B-11BC 18 20 22 22
SFC-050DA2-□B-14BC 18 20 22 22
SFC-050DA2-□B-16BC 18 20 22 22
SFC-055DA2-□B-14BC 31 34 36 38
SFC-055DA2-□B-16BC 31 34 36 38
SFC-060DA2-□B-16BC 50 51

※ 标准孔径为轴公差h7(h6·g6)用:公称B。但孔径为φ35 时,轴公差为 -0.025 ~ +0.010

※ 轴公差j6、k6 用:公称J·K 为可选对应,仅适用于带○号的孔径。

※ 已有●号和数值的栏其孔径为标准孔径。上表以外的孔径,可另行订制,请垂询。

※ 有数值栏内的孔径因该孔径较小,允许转矩根据轴紧固部分的夹持力受限制。数值表示该允许转矩[N·m]。

全长指定通过改变SFC(DA2) 型的隔圈长度应对所需的轴间距离。请以1mm 为单位指定全长。

SFC-□DA2(L)

【规格】

型号 形状类型 允许转矩
[N・m]
允许误差 最高转速
[min-1]
转动惯量
[kg・m2]
质量
[kg]
偏心
[mm]
偏角
[°]
轴向
[mm]
L最小 L最大 L最小 L最大 L最小 L最大
SFC-005DA2 C 0.6 0.03 0.20 0.5(单侧) ±0.1 10000 0.33×10-6 0.62×10-6 0.009 0.017
SFC-010DA2 C 1 0.08 0.44 1(单侧) ±0.2 10000 0.72×10-6 1.38×10-6 0.014 0.026
SFC-020DA2 C 2 0.10 0.46 1(单侧) ±0.33 10000 3.02×10-6 5.30×10-6 0.031 0.054
SFC-025DA2 C 4 0.09 0.46 1(单侧) ±0.38 10000 4.55×10-6 7.95×10-6 0.036 0.061
SFC-030DA2 A 5 0.11 0.48 1(单侧) ±0.4 10000 6.09×10-6 12.80×10-6 0.046 0.085
B 8.11×10-6 14.82×10-6 0.053 0.091
C 10.22×10-6 16.93×10-6 0.061 0.099
SFC-035DA2 C 10 0.15 0.54 1(单侧) ±0.5 10000 23.85×10-6 35.97×10-6 0.108 0.161
SFC-040DA2 A 12 0.15 0.54 1(单侧) ±0.6 10000 25.06×10-6 44.76×10-6 0.107 0.174
B 30.89×10-6 50.62×10-6 0.116 0.182
C 37.58×10-6 57.31×10-6 0.130 0.197
SFC-050DA2 A 25 0.16 0.63 1(单侧) ±0.8 10000 77.42×10-6 144.3×10-6 0.205 0.347
B 97.97×10-6 164.8×10-6 0.225 0.365
C 120.8×10-6 187.6×10-6 0.252 0.394
SFC-055DA2 C 40 0.16 0.60 1(单侧) ±0.84 10000 226.8×10-6 325.0×10-6 0.378 0.538
SFC-060DA2 A 60 0.19 0.63 1(单侧) ±0.9 10000 210.8×10-6 340.1×10-6 0.382 0.567
B 269.9×10-6 399.2×10-6 0.424 0.609
C 333.5×10-6 462.8×10-6 0.484 0.669

※ 形状类型(A、B、C)根据顾客使用的孔径组合而定,顾客不可指定。

※ 根据轴紧固部位的保持力,允许转矩可能会受到限制,请在SFC-□DA2 的“ 标准孔径”中进行确认。

※ 最高转速未考虑动平衡。

※ 扭转弹性常数为元件部分单独的实测值。

※ 各弹性常数值请确认SFC-□DA2 的“ 规格”

【尺寸】

单位[mm]
型号 形状类型 d1 d2 D N L LF S A1 A2 C d3 K M 紧固转矩
[N・m]
最小 最大 最小 最大 標準 最小 最大
SFC-005DA2 C 3 6 3 6 16 - 23.2 21 40 7.85 1 - 4.8 2.5 6.5 6.5 1-M2 0.4~0.5
SFC-010DA2 C 3 8 3 8 19 - 25.9 24 45 9.15 1.05 - 5.8(6) 3.15 8.5 8.5 1-M2.5(M2) 1.0~1.1(0.4~0.5)
SFC-020DA2 C 4 10 4 11 26 - 32.3 29 50 10.75 1.65 - 9.5 3.3 10.6 10.6 1-M2.5 1.0~1.1
SFC-025DA2 C 5 14 5 14 29 - 32.8 29 50 10.75 1.9 - 11 3.3 15 14.5 1-M2.5 1.0~1.1
SFC-030DA2 A 5 10 5 10 34 21.6 37.8 34 55 12.4 2.5 8 - 3.75 15 14.5 1-M3 1.5~1.9
B 大于10 16 12.5
C 大于10 14 - -
SFC-035DA2 C 6 16 6 19 39 - 48 43 65 15.5 3 - 14 4.5 17 17 1-M4 3.4~4.1
SFC-040DA2 A 8 15 8 15 44 29.6 48 43 65 15.5 3 11 - 4.5 20 19.5 1-M4 3.4~4.1
B 大于15 24 17
C 大于15 19 - -
SFC-050DA2 A 8 19 8 19 56 38 59.8 53 80 20.5 2.4 14.5 - 6 26 26 1-M5 7.0~8.5
B 大于19 30 22
C 大于19 25 - -
SFC-055DA2 C 10 30 10 30 63 - 68.7 60 85 24 2.6 - 23 7.75 31 31 1-M6 14~15
SFC-060DA2 A 11 24 11 24 68 46 73.3 65 90 25.2 3.2 17.5 - 7.75 31 31 1-M6 14~15
B 大于24 35 26.5
C 大于24 30 - -

※ 形状类型(A、B、C)根据顾客使用的孔径组合而定,顾客不可指定。

※ 夹紧螺栓M 公称为数量- 螺钉公称,数量是单侧毂的数量。

※ SFC-010 的( ) 内的数值为d1 或者d2 为φ8mm 时的值。

※ 可对应全长L 为上表L 尺寸最小至最大的范围。请指定1mm 单位。

※ L 尺寸比标准短时,左右的夹紧螺栓相位将偏移45°位置。

※ 标准孔径请在SFC-□DA2 的“ 标准孔径”确认。

键槽加工如果采用带键轴,可根据客户要求在夹紧毂上加工键槽。

SFC(SA2/DA2)

【尺寸】

单位[mm]
键槽宽度符合 H9 标准 键槽宽度符合 JS9 标准
公称孔径 孔径
d1・d2
[mm]
键槽
宽度
W1・W2
[mm]
键槽
高度
T1・T2
[mm]
公称孔径 穴径
d1・d2
[mm]
键槽
宽度
W1・W2
[mm]
键槽
高度
T1・T2
[mm]
公称孔径 穴径
d1・d2
[mm]
键槽
宽度
W1・W2
[mm]
键槽
高度
T1・T2
[mm]
公称孔径 穴径
d1・d2
[mm]
键槽
宽度
W1・W2
[mm]
键槽
高度
T1・T2
[mm]
轴径 轴公差 轴径 轴公差 轴径 轴公差 轴径 轴公差
h7 j6 k6 h7 j6 k6 h7 j6 k6 h7 j6 k6
8 BH - KH 8 3+0.0250 9.4+0.30 20 BH - - 20 6+0.0300 22.8+0.30 8 BJ - KJ 8 3±0.0125 9.4+0.30 20 BJ - - 20 6±0.0150 22.8+0.30
9 BH - KH 9 3+0.0250 10.4+0.30 22 BH JH KH 22 6+0.0300 24.8+0.30 9 BJ - KJ 9 3±0.0125 10.4+0.30 22 BJ JJ KJ 22 6±0.0150 24.8+0.30
10 BH - - 10 3+0.0250 11.4+0.30 24 BH JH KH 24 8+0.0360 27.3+0.30 10 BJ - - 10 3±0.0125 11.4+0.30 24 BJ JJ KJ 24 8±0.0180 27.3+0.30
11 BH - - 11 4+0.0300 12.8+0.30 25 BH - - 25 8+0.0360 28.3+0.30 11 BJ - - 11 4±0.0150 12.8+0.30 25 BJ - - 25 8±0.0180 28.3+0.30
12 BH - - 12 4+0.0300 13.8+0.30 28 BH JH - 28 8+0.0360 31.3+0.30 12 BJ - - 12 4±0.0150 13.8+0.30 28 BJ JJ - 28 8±0.0180 31.3+0.30
13 BH - - 13 5+0.0300 15.3+0.30 30 BH - - 30 8+0.0360 33.3+0.30 13 BJ - - 13 5±0.0150 15.3+0.30 30 BJ - - 30 8±0.0180 33.3+0.30
14 BH - KH 14 5+0.0300 16.3+0.30 32 BH - KH 32 10+0.0360 35.3+0.30 14 BJ - KJ 14 5±0.0150 16.3+0.30 32 BJ - KJ 32 10±0.0180 35.3+0.30
15 BH - - 15 5+0.0300 17.3+0.30 35 BH - - 35 10+0.0360 38.3+0.30 15 BJ - - 15 5±0.0150 17.3+0.30 35 BJ - - 35 10±0.0180 38.3+0.30
16 BH - KH 16 5+0.0300 18.3+0.30 38 BH - KH 38 10+0.0360 41.3+0.30 16 BJ - KJ 16 5±0.0150 18.3+0.30 38 BJ - KJ 38 10±0.0180 41.3+0.30
17 BH - - 17 5+0.0300 19.3+0.30 40 BH - - 40 12+0.4300 43.3+0.30 17 BJ - - 17 5±0.0150 19.3+0.30 40 BJ - - 40 12±0.0215 43.3+0.30
18 BH - - 18 6+0.0300 20.8+0.30 42 BH - - 42 12+0.4300 45.3+0.30 18 BJ - - 18 6±0.0150 20.8+0.30 42 BJ - - 42 12±0.0215 45.3+0.30
19 BH - KH 19 6+0.0300 21.8+0.30 45 BH - - 45 14+0.4300 48.8+0.30 19 BJ JJ KJ 19 6±0.0150 21.8+0.30 45 BJ - - 45 14±0.0215 48.8+0.30

※ 上表中未列出的规格也可提供应对服务。请向本公司洽询。


【标准孔径】

标准(选项)孔径 d1 [mm]和受限的允许转矩[N•m]
孔径公称 8 9 9.525 10 11 12 13 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
轴公差 h7(h6・g6) B
轴公差 j6(选项) J
轴公差 k6(选项) K
SFC-025 d1
d2
SFC-030 d1
d2
SFC-035 d1
d2
SFC-040 d1 9
d2 9
SFC-050 d1 18 20 22 22
d2 18 20 22 22
SFC-055 d1 31 34 36 38
d2 31 34 36 38
SFC-060 d1 50 51
d2 50 51
SFC-080 d1
d2
SFC-090 d1
d2
SFC-100 d1 226
d2 226

※ 标准孔径为轴公差h7(h6・g6)用:公称B。但孔径为φ35 时,轴公差为-0.025~+0.010。

※ 轴公差j6、k6 用:公称J・K 为可选对应,仅适用于带○号的孔径。

※ 已有●号和数值的栏其孔径为标准孔径。上表以外的孔径,可另行订制,请垂询。

※ 有数值栏内的孔径因该孔径较小,允许转矩根据轴紧固部分的夹持力受限制。数值表示该允许转矩[N•m]。

洁净室兼容它是一种洁净室兼容产品,可实现清洁清洁、组装(ISO 等级 6)和清洁包装。

SFC-□SA2(CC/CF)

【规格】

型号 形状类型 允许转矩
[N・m]
允许误差 最高转速
[min-1
扭转弹性常数
[N・m/rad]
轴向弹性常数
[N/mm]
转动惯量
[kg・m2
质量
[kg]
偏心
[mm]
偏角
[°]
轴向
[mm]
SFC-020SA2 C 2 0.02 1 ±0.15 10000 3700 64 2.39×10-6 0.025
SFC-025SA2 C 4 0.02 1 ±0.19 10000 5600 60 3.67×10-6 0.029
SFC-030SA2 A 5 0.02 1 ±0.2 10000 8000 64 4.09×10-6 0.034
B 6.11×10-6 0.040
C 8.23×10-6 0.048
SFC-035SA2 C 10 0.02 1 ±0.25 10000 18000 112 18.50×10-6 0.083
SFC-040SA2 A 12 0.02 1 ±0.3 10000 20000 80 16.71×10-6 0.077
B 22.59×10-6 0.085
C 29.28×10-6 0.100
SFC-050SA2 A 25 0.02 1 ±0.4 10000 32000 48 56.26×10-6 0.160
B 76.71×10-6 0.178
C 99.38×10-6 0.207
SFC-055SA2 C 40 0.02 1 ±0.42 10000 50000 43 188.7×10-6 0.315
SFC-060SA2 A 60 0.02 1 ±0.45 10000 70000 76.4 147.0×10-6 0.285
B 206.3×10-6 0.328
C 270.0×10-6 0.387
SFC-080SA2 C 100 0.02 1 ±0.55 10000 140000 128 716.3×10-6 0.720

※ 形状类型(A、B、C)根据顾客使用的孔径组合而定,顾客不可指定。

※ 根据轴紧固部位的保持力,允许转矩可能会受到限制,请在“ 标准孔径”中进行确认。

※ 最高转速未考虑动平衡。

※ 扭转弹性常数为元件部分单独的实测值。

※ 转动惯量及质量为最大孔径时的数值。

【尺寸】

单位[mm]
型号 形状类型 d1 d2 D N L LF S A1 A2 C K M 紧固转矩
[N・m]
最小 最大 最小 最大 CC 低粉尘产生 CF 氟素
SFC-020SA2 C 5 10 5 11 26 - 23.15 10.75 1.65 - 9.5 3.3 10.6 1-M2.5 0.5 0.9
SFC-025SA2 C 5 14 5 14 29 - 23.4 10.75 1.9 - 11 3.3 14.5 1-M2.5 0.5 0.9
SFC-030SA2 A 5 10 5 10 34 21.6 27.3 12.4 2.5 8 - 3.75 14.5 1-M3 1.5 3.2
B 10を超え 16 12.5
C 10を超え 14 - -
SFC-035SA2 C 6 16 6 19 39 - 34 15.5 3 - 14 4.5 17 1-M4 4 7.7
SFC-040SA2 A 8 15 8 15 44 29.6 34 15.5 3 11 - 4.5 19.5 1-M4 4 7.7
B 大于15 24 17
C 大于15 19 - -
SFC-050SA2 A 8 19 8 19 56 38 43.4 20.5 2.4 14.5 - 6 26 1-M5 7 12
B 大于19 30 22
C 大于19 25 - -
SFC-055SA2 C 10 30 10 30 63 - 50.6 24 2.6 - 23 7.75 31 1-M6 13 22.5
SFC-060SA2 A 11 24 11 24 68 46 53.6 25.2 3.2 17.5 - 7.75 31 1-M6 13 22.5
B 大于24 35 26.5
C 大于24 30 - -
SFC-080SA2 C 18 35 18 40 82 - 68 30 8 - 28 9 38 1-M8 27 45

※ 形状类型(A、B、C)根据顾客使用的孔径组合而定,顾客不可指定。

※ K 尺寸为元件的内径尺寸。如果d2 尺寸大于该值,d2 侧铝毂的轴只能插入至LF 尺寸。

※ 夹紧螺栓M 公称为数量- 螺钉公称,数量是单侧毂的数量。

※ 夹紧螺栓用润滑脂有两种,以确保轴向力:低粉尘产生润滑脂和氟素润滑脂。

【标准孔径】(低粉尘产生润滑脂)

型号 标准孔径 d1·d2[mm]和受限的允许转矩[N·m]
d1・d2 5 6 6.35 7 8 9 9.525 10 11 12 13 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40
SFC-020SA2 d1 0.5 0.6 0.6 0.6 1.0 1.3 1.3
d2 0.5 0.6 0.6 0.6 1.0 1.3 1.3
SFC-025SA2 d1 0.5 0.5 0.5 0.5 0.8 0.8 0.8 1.8 1.8 2.3 2.3
d2 0.5 0.5 0.5 0.5 0.8 0.8 0.8 1.8 1.8 2.3 2.3
SFC-030SA2 d1 0.8 1.6 2 2.6 3.4 4.4 4.9
d2 0.8 1.6 2 2.6 3.4 4.4 4.9
SFC-035SA2 d1 3.3 3.8 4.8 6.3 7.7 8.5 9.2
d2 3.3 3.8 4.8 6.3 7.7 8.5 9.2
SFC-040SA2 d1 9 9 9 9 9
d2 9 9 9 9 9
SFC-050SA2 d1 11 16 17 19 19 24 24 24
d2 11 16 17 19 19 24 24 24
SFC-055SA2 d1 20 24 29 33 37
d2 20 24 29 33 37
SFC-060SA2 d1 38 41 44 48 55 55 58
d2 38 41 44 48 55 55 58
SFC-080SA2 d1 54 60 65 75 85 90
d2 54 60 65 75 85 90

※ 标准孔径为轴公差h7(h6·g6)用:公称B。但孔径为φ35 时,轴公差为 -0.025 ~ +0.010。

※ 已有●号和数值的栏其孔径为标准孔径。上表以外的孔径,可另行订制,请垂询。

※ 有数值栏内的孔径因该孔径较小,允许转矩根据轴紧固部分的夹持力受限制。数值表示该允许转矩[N·m]。

【标准孔径】(氟素润滑脂)

型号 标准孔径 d1·d2[mm]和受限的允许转矩[N·m]
d1・d2 5 6 6.35 7 8 9 9.525 10 11 12 13 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40
SFC-020SA2 d1 0.7 0.7 0.7 0.8
d2 0.7 0.7 0.7 0.8
SFC-025SA2 d1 0.5 0.5 0.5 1.1 1.6 1.6 1.6 3.2 3.2
d2 0.5 0.5 0.5 1.1 1.6 1.6 1.6 3.2 3.2
SFC-030SA2 d1 0.8 2 2.4 3.1 4.3
d2 0.8 2 2.4 3.1 4.3
SFC-035SA2 d1 3.6 5.2 6.4 8.2
d2 3.6 5.2 6.4 8.2
SFC-040SA2 d1
d2
SFC-050SA2 d1 11 17 19 20 22
d2 11 17 19 20 22
SFC-055SA2 d1 28 37
d2 28 37
SFC-060SA2 d1 40 44 49 53
d2 40 44 49 53
SFC-080SA2 d1 60 66 71 81 90 95
d2 60 66 71 81 90 95

※ 标准孔径为轴公差h7(h6·g6)用:公称B。但孔径为φ35 时,轴公差为 -0.025 ~ +0.010。

※ 已有●号和数值的栏其孔径为标准孔径。上表以外的孔径,可另行订制,请垂询。

※ 有数值栏内的孔径因该孔径较小,允许转矩根据轴紧固部分的夹持力受限制。数值表示该允许转矩[N·m]。

SFC-□DA2(CC/CF)

【规格】

型号 形状类型 允许转矩
[N・m]
允许误差 最高转速
[min-1
扭转弹性常数
[N・m/rad]
轴向弹性常数
[N/mm]
转动惯量
[kg・m2
质量
[kg]
偏心
[mm]
偏角
[°]
轴向
[mm]
SFC-020DA2 C 2 0.15 1(单侧) ±0.33 10000 1850 32 3.43×10-6 0.035
SFC-025DA2 C 4 0.16 1(单侧) ±0.38 10000 2800 30 5.26×10-6 0.040
SFC-030DA2 A 5 0.18 1(单侧) ±0.4 10000 4000 32 7.46×10-6 0.054
B 9.49×10-6 0.060
C 11.60×10-6 0.069
SFC-035DA2 C 10 0.24 1(单侧) ±0.5 10000 9000 562 27.03×10-6 0.122
SFC-040DA2 A 12 0.24 1(单侧) ±0.6 10000 10000 40 30.03×10-6 0.124
B 35.81×10-6 0.132
C 42.60×10-6 0.147
SFC-050DA2 A 25 0.28 1(单侧) ±0.8 10000 16000 24 99.32×10-6 0.252
B 119.8×10-6 0.270
C 142.4×10-6 0.299
SFC-055DA2 C 40 0.31 1(单侧) ±0.84 10000 25000 21.5 262.3×10-6 0.436
SFC-060DA2 A 60 0.34 1(单侧) ±0.9 10000 35000 38.2 258.6×10-6 0.450
B 317.8×10-6 0.493
C 381.6×10-6 0.552
SFC-080DA2 C 100 0.52 1(单侧) ±1.10 10000 70000 64 1047×10-6 1.050

※ 形状类型(A、B、C)根据顾客使用的孔径组合而定,顾客不可指定。

※ 根据轴紧固部位的保持力,允许转矩可能会受到限制,请在“ 标准孔径”中进行确认。

※ 最高转速未考虑动平衡。

※ 扭转弹性常数为元件部分单独的实测值。

※ 转动惯量及质量为最大孔径时的数值。

【尺寸】

单位[mm]
型号 形状类型 d1 d2 D N L LF LP S A1 A2 C d3 K M 紧固转矩
[N・m]
最小 最大 最小 最大 CC 低粉尘产生 CF 氟素
SFC-020DA2 C 5 10 5 11 26 - 32.3 10.75 7.5 1.65 - 9.5 3.3 10.6 10.6 1-M2.5 0.5 0.9
SFC-025DA2 C 5 14 5 14 29 - 32.8 10.75 7.5 1.9 - 11 3.3 15 14.5 1-M2.5 0.5 0.9
SFC-030DA2 A 5 10 5 10 34 21.6 37.8 12.4 8 2.5 8 - 3.75 15 14.5 1-M3 1.5 3.2
B 10を超え 16 12.5
C 10を超え 14 - -
SFC-035DA2 C 6 16 6 19 39 - 48 15.5 11 3 - 14 4.5 17 17 1-M4 4 7.7
SFC-040DA2 A 8 15 8 15 44 29.6 48 15.5 11 3 11 - 4.5 20 19.5 1-M4 4 7.7
B 15を超え 24 17
C 15を超え 24 - -
SFC-050DA2 A 8 19 8 19 56 38 59.8 20.5 14 2.4 14.5 - 6 26 26 1-M5 7 12
B 大于19 30 22
C 大于19 25 - -
SFC-055DA2 C 10 30 10 30 63 - 68.7 24 15.5 2.6 - 23 7.75 31 31 1-M6 13 22.5
SFC-060DA2 A 11 24 11 24 68 46 73.3 25.2 16.5 3.2 17.5 - 7.75 31 31 1-M6 13 22.5
B 大于24 35 26.5
C 大于24 30 - -
SFC-080DA2 C 18 35 18 40 82 - 98 30 22 8 - 28 9 40 38 1-M8 27 45

※ 形状类型(A、B、C)根据顾客使用的孔径组合而定,顾客不可指定。

※ K 尺寸为元件的内径尺寸。如果d2 尺寸大于该值,d2 侧铝毂的轴只能插入至LF 尺寸。

※ 夹紧螺栓M 公称为数量- 螺钉公称,数量是单侧毂的数量。

※ 夹紧螺栓用润滑脂有两种,以确保轴向力:低粉尘产生润滑脂和氟素润滑脂。

【标准孔径】(低粉尘产生润滑脂)

型号 标准孔径 d1·d2[mm]和受限的允许转矩[N·m]
d1・d2 5 6 6.35 7 8 9 9.525 10 11 12 13 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40
SFC-020DA2 d1 0.5 0.6 0.6 0.6 1.0 1.3 1.3
d2 0.5 0.6 0.6 0.6 1.0 1.3 1.3
SFC-025DA2 d1 0.5 0.5 0.5 0.5 0.8 0.8 0.8 1.8 1.8 2.3 2.3
d2 0.5 0.5 0.5 0.5 0.8 0.8 0.8 1.8 1.8 2.3 2.3
SFC-030DA2 d1 0.8 1.6 2 2.6 3.4 4.4 4.9
d2 0.8 1.6 2 2.6 3.4 4.4 4.9
SFC-035DA2 d1 3.3 3.8 4.8 6.3 7.7 8.5 9.2
d2 3.3 3.8 4.8 6.3 7.7 8.5 9.2
SFC-040DA2 d1 9 9 9 9 9
d2 9 9 9 9 9
SFC-050DA2 d1 11 16 17 19 19 24 24 24
d2 11 16 17 19 19 24 24 24
SFC-055DA2 d1 20 24 29 33 37
d2 20 24 29 33 37
SFC-060DA2 d1 38 41 44 48 55 55 58
d2 38 41 44 48 55 55 58
SFC-080DA2 d1 54 60 65 75 85 90
d2 54 60 65 75 85 90

※ 标准孔径为轴公差h7(h6·g6)用:公称B。但孔径为φ35 时,轴公差为 -0.025 ~ +0.010。

※ 已有●号和数值的栏其孔径为标准孔径。上表以外的孔径,可另行订制,请垂询。

※ 有数值栏内的孔径因该孔径较小,允许转矩根据轴紧固部分的夹持力受限制。数值表示该允许转矩[N·m]。

【标准孔径】(氟素润滑脂)

型号 标准孔径 d1·d2[mm]和受限的允许转矩[N·m]
d1・d2 5 6 6.35 7 8 9 9.525 10 11 12 13 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40
SFC-020DA2 d1 0.7 0.7 0.7 0.8
d2 0.7 0.7 0.7 0.8
SFC-025DA2 d1 0.5 0.5 0.5 1.1 1.6 1.6 1.6 3.2 3.2
d2 0.5 0.5 0.5 1.1 1.6 1.6 1.6 3.2 3.2
SFC-030DA2 d1 0.8 2 2.4 3.1 4.3
d2 0.8 2 2.4 3.1 4.3
SFC-035DA2 d1 3.6 5.2 6.4 8.2
d2 3.6 5.2 6.4 8.2
SFC-040DA2 d1
d2
SFC-050DA2 d1 11 17 19 20 22
d2 11 17 19 20 22
SFC-055DA2 d1 28 37
d2 28 37
SFC-060DA2 d1 40 44 49 53
d2 40 44 49 53
SFC-080DA2 d1 60 66 71 81 90 95
d2 60 66 71 81 90 95

※ 标准孔径为轴公差h7(h6·g6)用:公称B。但孔径为φ35 时,轴公差为 -0.025 ~ +0.010。

※ 已有●号和数值的栏其孔径为标准孔径。上表以外的孔径,可另行订制,请垂询。

※ 有数值栏内的孔径因该孔径较小,允许转矩根据轴紧固部分的夹持力受限制。数值表示该允许转矩[N·m]。
