ZG・LM型

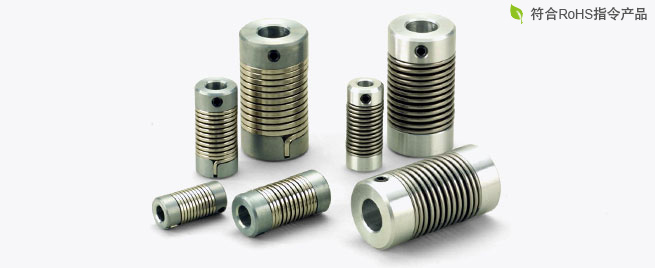

有较低常用转矩的ZG型和LM型，挠曲性出色。尤其是LM型的超长型号（LM-1型）可容许偏角为14°。ZG型采用锌合金材质毂、方形钢线螺旋弹簧采用，LM型采用铝合金材质毂、圆形不锈钢线螺旋弹簧，可根据使用环境进行选择。

PDF•CAD数据从此处下载

结构和材质

ZG

LM

ZG 型
LM 型

ZG 型

【规格】

型号	允许转矩[N•m]	允许误差			最高转速[min^-1]	扭转弹性常数[N•m/rad]	转动惯量[kg•m²]	质量[kg]
型号	允许转矩[N•m]	偏心[mm]	偏角[°]	轴向[mm]	最高转速[min^-1]	扭转弹性常数[N•m/rad]	转动惯量[kg•m²]	质量[kg]
ZG-6	0.15	0.5	5	±0.5	3000	0.17	1.95×10^-7	0.020
ZG-8	0.5	1.0	8	±1.0	3000	0.48	1.02×10^-6	0.070
ZG-14	1.5	1.2	8	±1.0	3000	1.70	1.15×10^-5	0.130

※最高转速未考虑动平衡。

※转动惯量及质量为最大孔径时的数值。

【尺寸】

单位[mm]

型号	d1, d2			D	L	L1	F	M
型号	底孔	最小	最大	D	L	L1	F	M
ZG-6	2	3	6	12	25	9	2.4	M3
ZG-8	3	4	8	16	35	12.5	3.5	M4
ZG-14	6	7	14	26	50	17	4.5	M5

※底孔为钻孔。

※左右螺孔的位置略有偏离。

【标准孔径】

型号	标准孔径d1•d2
型号	3	4	5	6	6.35	7	8	9	9.5	9.525	10	11	12	12.7	14
ZG-6	●	●	●	●
ZG-8		●	●	●	●	●	●
ZG-14						●	●	●	●	●	●	●	●	●	●

※标准孔加工产品不带键槽。在一定条件下可能实现，详情请向本公司洽询。

LM 型

【规格】

型号	允许转矩[N•m]	允许误差			最高转速[min^-1]	扭转弹性常数[N•m/rad]	转动惯量[kg•m²]	质量[kg]
型号	允许转矩[N•m]	偏心[mm]	偏角[°]	轴向[mm]	最高转速[min^-1]	扭转弹性常数[N•m/rad]	转动惯量[kg•m²]	质量[kg]
LM-6	0.5	1.0	8	±1.0	6000	0.77	5.10×10^-7	0.020
LM-6-1	0.5	3.0	14	±1.5	6000	0.40	7.65×10^-7	0.030
LM-9	1.0	2.5	8	±1.0	6000	1.55	2.55×10^-6	0.050
LM-9-1	1.0	4.0	14	±1.5	6000	0.80	3.06×10^-6	0.060
LM-14	2.0	3.0	8	±1.0	6000	3.10	7.65×10^-6	0.090
LM-14-1	2.0	4.5	14	±1.5	6000	1.60	9.44×10^-6	0.110

※最高转速未考虑动平衡。

※转动惯量及质量为最大孔径时的数值。

【尺寸】

单位[mm]

型号	d1, d2			D	L	L1	L2	F	M
型号	底孔	最小	最大	D	L	L1	L2	F	M
LM-6	4	5	6	14	35	12	6.5	3.5	M4
LM-6-1	4	5	6	14	50	12	6.5	3.5	M4
LM-9	5	6	9	20	40	14	7.5	4	M4
LM-9-1	5	6	9	20	60	14	7.5	4	M4
LM-14	8	9	14	26	50	17	10	5	M5
LM-14-1	8	9	14	26	70	17	10	5	M5

※底孔为钻孔。

※左右螺孔位置并无图示的相互关系。

【标准孔径】

型号	标准孔径d1•d2
型号	5	6	6.35	7	8	9	9.5	9.525	10	11	12	12.7	14
LM-6(-1)	●	●
LM-9(-1)		●	●	●	●	●
LM-14(-1)						●	●	●	●	●	●	●	●

※标准孔加工产品不带键槽。在一定条件下可能实现，详情请向本公司洽询。
