MF型
金属螺旋弹簧部分采用3层结构，小巧而能传递高转矩的BAUMANN FLEX MM型的一侧的毂采用法兰结构，能够应对广泛的需求。材质与BAUMANN FLEX MM-K型相同，毂材质采用SUM24L或相当产品、螺旋弹簧材质采用钢琴线。
PDF•CAD数据从此处下载
结构和材质
MF
MF 型
【规格】
| 型号 | 允许转矩[N•m] | 允许误差 | 最高转速[min-1] | 扭转弹性常数[N•m/rad] | 转动惯量[kg•m2] | 质量[kg] | ||
|---|---|---|---|---|---|---|---|---|
| 偏心[mm] | 偏角[°] | 轴向[mm] | ||||||
| MF-8K | 5 | 0.3 | 3 | ＋0.8 | 15000 | 286.5 | 1.66×10-5 | 0.1 |
| MF-12K | 10 | 0.4 | 3 | ＋1.0 | 12000 | 573 | 3.32×10-5 | 0.16 |
| MF-16K | 20 | 0.6 | 3 | ＋1.2 | 9000 | 1146 | 9.18×10-5 | 0.31 |
| MF-20K | 40 | 0.7 | 3 | ＋1.6 | 7000 | 2292 | 2.12×10-4 | 0.5 |
| MF-25K | 90 | 0.9 | 3 | ＋2.0 | 6000 | 3438 | 5.33×10-4 | 0.9 |
| MF-30K | 150 | 1.1 | 3 | ＋2.5 | 5000 | 4297.5 | 1.35×10-3 | 1.7 |
| MF-35K | 220 | 1.2 | 3 | ＋3.2 | 4500 | 6303 | 2.86×10-3 | 2.8 |
※最高转速未考虑动平衡。
※转动惯量及质量为最大孔径时的数值。
【尺寸】
单位[mm]
| 型号 | d1 | D | L | L1 | L2 | A | B | C | E | F | G | K | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 底孔 | 最小 | 最大 | ||||||||||||
| MF-8K | 3.5 | 4 | 8 | 21 | 30 | 11 | 6 | 42 | 30 | 18 | 13 | 19 | 1.5 | 3- φ 4.8 |
| MF-12K | 5.5 | 6 | 12 | 26 | 40 | 16.5 | 6 | 48 | 37 | 22 | 16.5 | 24 | 1.5 | 3- φ 4.8 |
| MF-16K | 5.5 | 10 | 16 | 35 | 50 | 22 | 6.5 | 58 | 47 | 30 | 22.4 | 32 | 1.5 | 4- φ 4.8 |
| MF-20K | 5.5 | 12 | 20 | 45 | 60 | 27 | 7 | 65 | 52 | 35 | 28 | 40 | 1.5 | 4- φ 4.8 |
| MF-25K | 5.5 | 14 | 25 | 55 | 75 | 33.5 | 8.5 | 75 | 62 | 42 | 35 | 50 | 1.5 | 6- φ 5.8 |
| MF-30K | 5.5 | 16 | 30 | 65 | 95 | 40 | 10 | 90 | 74.5 | 47 | 40.8 | 60 | 2.5 | 4- φ 7.0 |
| MF-35K | 5.5 | 20 | 35 | 75 | 115 | 48 | 13 | 100 | 84 | 57 | 46 | 70 | 2.5 | 6- φ 7.0 |
※底孔为钻孔。

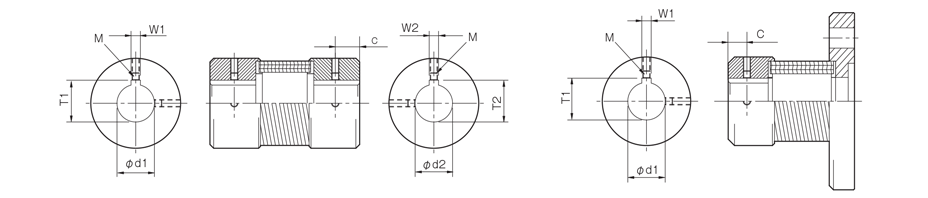

【标准孔加工规格】
単位 [mm]
| 符合JIS旧标准 2 种 JIS B 1301 1959 | 符合JIS新标准 H9 JIS B 1301 1996 | 符合JIS新标准 JS9 JIS B 1301 1996 | 支持电动机标准 JIS C 4210 2001 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 孔径公称 | 孔径（d1・d2） | 键槽宽度（W1・W2） | 键槽高度（T1・T2） | 紧定螺钉孔（M） | 孔径公称 | 孔径（d1・d2） | 键槽宽度（W1・W2） | 键槽高度（T1・T2） | 紧定螺钉孔（M） | 孔径公称 | 孔径（d1・d2） | 键槽宽度（W1・W2） | 键槽高度（T1・T2） | 紧定螺钉孔（M） | 孔径公称 | 孔径（d1・d2） | 键槽宽度（W1・W2） | 键槽高度（T1・T2） | 紧定螺钉孔（M） |
| 公差H7,H8 | 公差E9 | － | 公差H7 | 公差H9 | － | 公差H7 | 公差JS9 | － | 公差G7,F7 | 公差H9 | － | ||||||||
| 4 | 4+0.0180 | － | － | 2-M3 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － |
| 5 | 5+0.0180 | － | － | 2-M3 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － |
| 6 | 6+0.0180 | － | － | 2-M4 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － |
| 7 | 7+0.0220 | － | － | 2-M4 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － |
| 8 | 8+0.0220 | － | － | 2-M4 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － |
| 9 | 9+0.0220 | － | － | 2-M4 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － |
| 10 | 10+0.0220 | － | － | 2-M4 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － |
| 11 | 11+0.0180 | － | － | 2-M4 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － |
| 12 | 12+0.0180 | 4+0.050+0.020 | 13.5+0.30 | 2-M4 | 12H | 12+0.0180 | 4+0.0300 | 13.8+0.30 | 2-M4 | 12J | 12+0.0180 | 4±0.0150 | 13.8+0.30 | 2-M4 | － | － | － | － | － |
| 14 | 14+0.0180 | 5+0.050+0.020 | 16.0+0.30 | 2-M4 | 14H | 14+0.0180 | 5+0.0300 | 16.3+0.30 | 2-M4 | 14J | 14+0.0180 | 5±0.0150 | 16.3+0.30 | 2-M4 | 14N | 14+0.024+0.006 | 5+0.0300 | 16.3+0.30 | 2-M4 |
| 15 | 15+0.0180 | 5+0.050+0.020 | 17.0+0.30 | 2-M4 | 15H | 15+0.0180 | 5+0.0300 | 17.3+0.30 | 2-M4 | 15J | 15+0.0180 | 5±0.0150 | 17.3+0.30 | 2-M4 | － | － | － | － | － |
| 16 | 16+0.0180 | 5+0.050+0.020 | 18.0+0.30 | 2-M4 | 16H | 16+0.0180 | 5+0.0300 | 18.3+0.30 | 2-M4 | 16J | 16+0.0180 | 5±0.0150 | 18.3+0.30 | 2-M4 | － | － | － | － | － |
| 17 | 17+0.0180 | 5+0.050+0.020 | 19.0+0.30 | 2-M4 | 17H | 17+0.0180 | 5+0.0300 | 19.3+0.30 | 2-M4 | 17J | 17+0.0180 | 5±0.0150 | 19.3+0.30 | 2-M4 | － | － | － | － | － |
| 18 | 18+0.0180 | 5+0.050+0.020 | 20.0+0.30 | 2-M4 | 18H | 18+0.0180 | 6+0.0300 | 20.8+0.30 | 2-M5 | 18J | 18+0.0180 | 6±0.0150 | 20.8+0.30 | 2-M5 | － | － | － | － | － |
| 19 | 19+0.0210 | 5+0.050+0.020 | 21.0+0.30 | 2-M4 | 19H | 19+0.0210 | 6+0.0300 | 21.8+0.30 | 2-M5 | 19J | 19+0.0210 | 6±0.0150 | 21.8+0.30 | 2-M5 | 19N | 19+0.028+0.007 | 6+0.0300 | 21.8+0.30 | 2-M5 |
| 20 | 20+0.0210 | 5+0.050+0.020 | 22.0+0.30 | 2-M4 | 20H | 20+0.0210 | 6+0.0300 | 22.8+0.30 | 2-M5 | 20J | 20+0.0210 | 6±0.0150 | 22.8+0.30 | 2-M5 | － | － | － | － | － |
| 22 | 22+0.0210 | 7+0.061+0.025 | 25.0+0.30 | 2-M6 | 22H | 22+0.0210 | 6+0.0300 | 24.8+0.30 | 2-M5 | 22J | 22+0.0210 | 6±0.0150 | 24.8+0.30 | 2-M5 | － | － | － | － | － |
| 24 | 24+0.0210 | 7+0.061+0.025 | 27.0+0.30 | 2-M6 | 24H | 24+0.0210 | 8+0.0360 | 27.3+0.30 | 2-M6 | 24J | 24+0.0210 | 8±0.0180 | 27.3+0.30 | 2-M6 | 24N | 24+0.028+0.007 | 8+0.0360 | 27.3+0.30 | 2-M6 |
| 25 | 25+0.0210 | 7+0.061+0.025 | 28.0+0.30 | 2-M6 | 25H | 25+0.0210 | 8+0.0360 | 28.3+0.30 | 2-M6 | 25J | 25+0.0210 | 8±0.0180 | 28.3+0.30 | 2-M6 | － | － | － | － | － |
| 28 | 28+0.0210 | 7+0.061+0.025 | 31.0+0.30 | 2-M6 | 28H | 28+0.0210 | 8+0.0360 | 31.3+0.30 | 2-M6 | 28J | 28+0.0210 | 8±0.0180 | 31.3+0.30 | 2-M6 | 28N | 28+0.028+0.007 | 8+0.0360 | 31.3+0.30 | 2-M6 |
| 30 | 30+0.0210 | 7+0.061+0.025 | 33.0+0.30 | 2-M6 | 30H | 30+0.0210 | 8+0.0360 | 33.3+0.30 | 2-M6 | 30J | 30+0.0210 | 8±0.0180 | 33.3+0.30 | 2-M6 | － | － | － | － | － |
| 32 | 32+0.0250 | 10+0.061+0.025 | 35.5+0.30 | 2-M8 | 32H | 32+0.0250 | 10+0.0360 | 35.3+0.30 | 2-M8 | 32J | 32+0.0250 | 10±0.0180 | 35.3+0.30 | 2-M8 | － | － | － | － | － |
| 35 | 35+0.0250 | 10+0.061+0.025 | 38.5+0.30 | 2-M8 | 35H | 35+0.0250 | 10+0.0360 | 38.3+0.30 | 2-M8 | 35J | 35+0.0250 | 10±0.0180 | 38.3+0.30 | 2-M8 | － | － | － | － | － |
※此标准孔加工规格适用于BAUMANN FLEX MM 和MF 型。
※φ11 以下的标准与所有JIS 旧标准栏的内容相同。
※紧定螺钉为产品附带。
※键槽加工的位置精度采用目视。
※如对键槽相对于各毂的位置精度有要求，请向本公司洽询。
※有关标明以外的孔加工标准尺寸，请参阅卷末的技术资料。
【紧定螺钉的位置】
| 联轴器尺寸 | 从端面的位置C［ mm］ |
|---|---|
| 6 | 3 |
| 8 | 5 |
| 12・14 | 7 |
| 16・19・20・24 | 10 |
| 25・28・30・35 | 15 |
