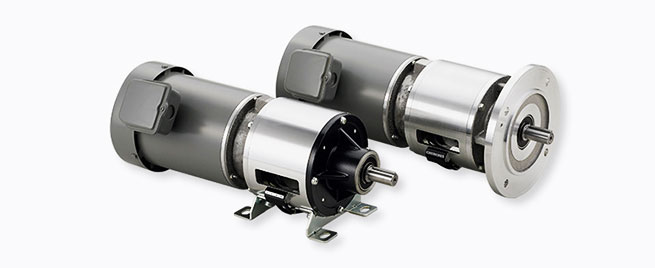

126型(离合器·制动器+电动机)
是在125型离合器和制动器组件的输入轴上直接连接通用三相电动机的型号,无需停止电动机即可反复起动·停止输出轴,与通过电动机进行的ON-OFF操作相比,可实现高疲频率断续运行。有关安装到轴上的方式,有底座形和法兰形可选。尤其是法兰形,因为安装面与通用法兰电动机的形状相同,因此可与减速机一体化。
是在125型离合器和制动器组件的输入轴上直接连接通用三相电动机的型号,无需停止电动机即可反复起动·停止输出轴,与通过电动机进行的ON-OFF操作相比,可实现高疲频率断续运行。有关安装到轴上的方式,有底座形和法兰形可选。尤其是法兰形,因为安装面与通用法兰电动机的形状相同,因此可与减速机一体化。

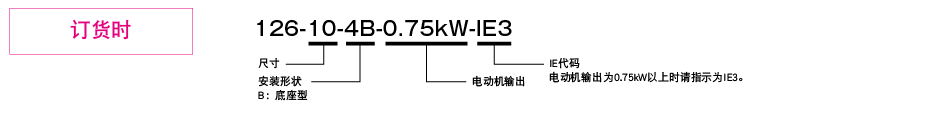

126-□-4B
【规格】
型号 | 尺寸 | 电动机输出 [kW] 4極 | 动摩擦 转矩Td [N・m] | 静摩擦 转矩Ts [N・m] | 线圈(at20℃) | 耐热等级 | 旋转部分转动惯量 J [kg・m2] | 空隙再调整之前的总做功ET [J] | 电枢吸引时间 ta[s] | 转矩 上升时间 tp[s] | 转矩 消失时间 td[s] | 质量 [kg] | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
电压[V] | 功率[W] | 电流[A] | 电阻[Ω] | ||||||||||||
126-06-4B-0.2kW | 06 | 0.2 | 5 | 5.5 | DC24 | 11 | 0.46 | 52 | B | 1.28×10-4 | 36×106 | C:0.020 B:0.015 | C:0.041 B:0.033 | C:0.020 B:0.015 | 8.9 |
126-08-4B-0.4kW | 08 | 0.4 | 10 | 11 | DC24 | 15 | 0.63 | 38 | B | 3.70×10-4 | 60×106 | C:0.023 B:0.016 | C:0.051 B:0.042 | C:0.030 B:0.025 | 13 |
126-10-4B-0.75kW-IE3 | 10 | 0.75 | 20 | 22 | DC24 | 20 | 0.83 | 29 | B | 1.40×10-3 | 130×106 | C:0.025 B:0.018 | C:0.063 B:0.056 | C:0.050 B:0.030 | 20 |
126-12-4B-1.5kW-IE3 | 12 | 1.5 | 40 | 45 | DC24 | 25 | 1.04 | 23 | B | 3.85×10-3 | 250×106 | C:0.040 B:0.027 | C:0.115 B:0.090 | C:0.065 B:0.050 | 41 |
126-16-4B-2.2kW-IE3 | 16 | 2.2 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 1.35×10-2 | 470×106 | C:0.050 B:0.035 | C:0.160 B:0.127 | C:0.085 B:0.055 | 54 |
126-16-4B-3.7kW-IE3 | 16 | 3.7 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 1.35×10-2 | 470×106 | C:0.050 B:0.035 | C:0.160 B:0.127 | C:0.085 B:0.055 | 69 |
※0.2kW、0.4kW 的电动机是符合JIS C 4210 标准的,0.75kW 以上的电动机是符合JIS C 4213 标准的全闭外扇电动机。
※电机的输入电源为三相 AC 200V/50Hz、AC200V・AC220V/60Hz 。
※如果需要特殊电压(5 电源规格)或不同极数等的通用电动机,请向本公司洽询。
※动态摩擦扭矩 Td 为相对速度 100min-1 min 时的数值。此外,根据初期转矩特性,可能需要进行试运转。

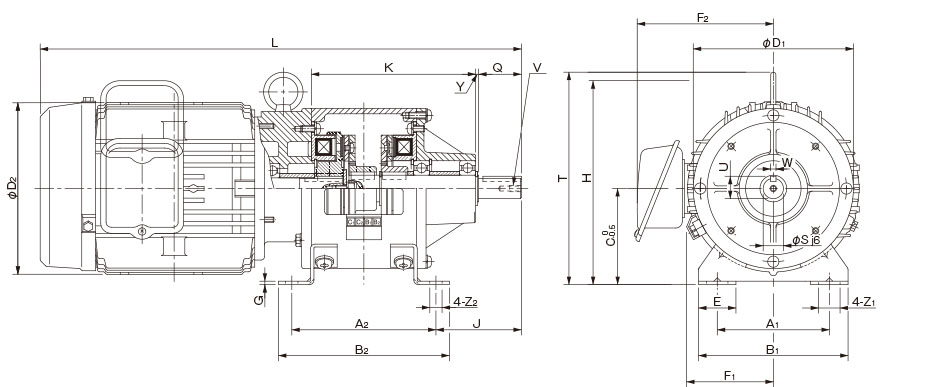

【尺寸】
型号 | 本体尺寸 | 轴尺寸 | ||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A1 | A2 | B1 | B2 | C | D1 | D2 | E | F1 | F2 | G | J | K | L | H | T | Y | Z1 | Z2 | Q | S | U | V | W | |
126-06-4B-0.2kW | 65 | 90 | 90 | 105 | 65 | 100 | 130 | 27.5 | 61 | - | 2.6 | 48.5 | 102 | 335 | - | - | 3 | 13.5 | 6.5 | 25 | 11 | 12.5 | M4×0.7深度8 | 4 |
126-08-4B-0.4kW | 80 | 110 | 110 | 130 | 80 | 125 | 145 | 32.5 | 72 | 126.5 | 3.2 | 63 | 127.5 | 389 | 167.5 | - | 2.5 | 15.5 | 9 | 30 | 14 | 16 | M4×0.7深度8 | 5 |
126-10-4B-0.75kW-IE3 | 105 | 135 | 140 | 160 | 90 | 150 | 163 | 35 | 81 | 136 | 3.2 | 80 | 154 | 462 | 184 | - | 3 | 20 | 11.5 | 40 | 19 | 21 | M6×1深度11 | 5 |
126-12-4B-1.5kW-IE3 | 135 | 160 | 175 | 185 | 112 | 190 | 182/176 | 42.5 | 97 | 148.5 | 15 | 108 | 194 | 550.5 | - | 244.5 | 3 | 24.5 | 11.5 | 50 | 24 | 27 | M6×1深度11 | 7 |
126-16-4B-2.2kW-IE3 | 155 | 200 | 200 | 230 | 132 | 230 | 198/195 | 45 | 109 | 155.5 | 18 | 135 | 256 | 649.5 | - | 286 | 4 | 28 | 14 | 50 | 24 | 27 | M6×1深度11 | 7 |
126-16-4B-3.7kW-IE3 | 155 | 200 | 200 | 230 | 132 | 230 | 225/215 | 45 | 109 | 168.5 | 18 | 145 | 256 | 681 | - | 295 | 4 | 28 | 14 | 60 | 28 | 31 | M6×1深度11 | 7 |
※输出轴的键槽符合JIS旧标准2种、键符合JIS旧标准1种。
※当将滑轮等插入输出轴时,请使用附带的插入组件。
※电机输出超过 1.5kW 的基座为铸造制品。

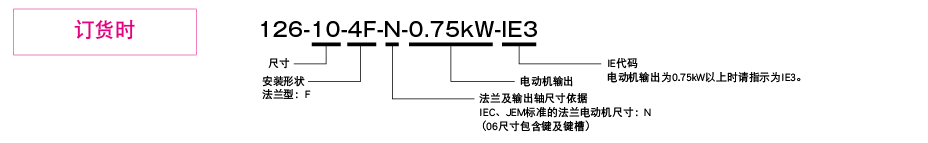

126-□-4F-N
【规格】
型号 | 尺寸 | 电动机输出 [kW] 4極 | 动摩擦 转矩Td [N・m] | 静摩擦 转矩Ts [N・m] | 线圈(at20℃) | 耐热等级 | 旋转部分转动惯量 J [kg・m2] | 空隙再调整之前的总做功ET [J] | 电枢吸引时间 ta[s] | 转矩 上升时间 tp[s] | 转矩 消失时间 td[s] | 质量 [kg] | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
电压[V] | 功率[W] | 电流[A] | 电阻[Ω] | ||||||||||||
126-06-4F-N-0.2kW | 06 | 0.2 | 5 | 5.5 | DC24 | 11 | 0.46 | 52 | B | 1.28×10-4 | 36×106 | C:0.020 B:0.015 | C:0.041 B:0.033 | C:0.020 B:0.015 | 8.9 |
126-08-4F-N-0.4kW | 08 | 0.4 | 10 | 11 | DC24 | 15 | 0.63 | 38 | B | 3.70×10-4 | 60×106 | C:0.023 B:0.016 | C:0.051 B:0.042 | C:0.030 B:0.025 | 13 |
126-10-4F-N-0.75kW-IE3 | 10 | 0.75 | 20 | 22 | DC24 | 20 | 0.83 | 29 | B | 1.40×10-3 | 130×106 | C:0.025 B:0.018 | C:0.063 B:0.056 | C:0.050 B:0.030 | 20 |
126-12-4F-N-1.5kW-IE3 | 12 | 1.5 | 40 | 45 | DC24 | 25 | 1.04 | 23 | B | 3.85×10-3 | 250×106 | C:0.040 B:0.027 | C:0.115 B:0.090 | C:0.065 B:0.050 | 41 |
126-16-4F-N-2.2kW-IE3 | 16 | 2.2 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 1.35×10-2 | 470×106 | C:0.050 B:0.035 | C:0.160 B:0.127 | C:0.085 B:0.055 | 54 |
126-16-4F-N-3.7kW-IE3 | 16 | 3.7 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 1.35×10-2 | 470×106 | C:0.050 B:0.035 | C:0.160 B:0.127 | C:0.085 B:0.055 | 69 |
※0.2kW、0.4kW 的电动机是符合JIS C 4210 标准的,0.75kW 以上的电动机是符合JIS C 4213 标准的全闭外扇电动机。
※电机的输入电源为三相 AC 200V/50Hz、AC200V・AC220V/60Hz 。
※如果需要特殊电压(5 电源规格)或不同极数等的通用电动机,请向本公司洽询。
※动态摩擦扭矩 Td 为相对速度 100min-1 min 时的数值。此外,根据初期转矩特性,可能需要进行试运转。

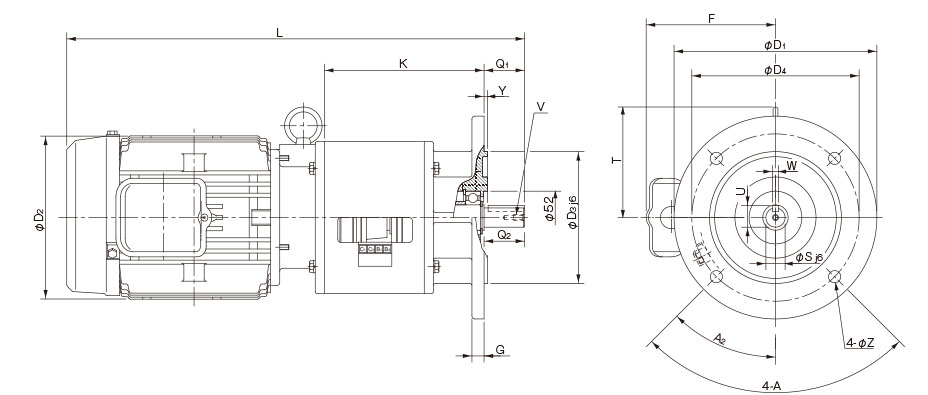

【尺寸】
型号 | 本体尺寸 | 轴尺寸 | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A1 | A2 | D1 | D2 | D3 | D4 | F | G | K | L | T | Y | Z | Q1 | Q2 | S | U | V | W | |
126-06-4F-N-0.2kW | 90° | 45° | 160 | 130 | 110 | 130 | - | 8 | 107 | 335 | - | 3.5 | 10 | 23 | 25 | 11 | 12.5 | M4×0.7深度8 | 4 |
126-08-4F-N-0.4kW | 90° | 45° | 160 | 145 | 110 | 130 | 124 | 10 | 130.5 | 389 | - | 3.5 | 10 | 30 | 30 | 14 | 16 | M4×0.7深度8 | 5 |
126-10-4F-N-0.75kW-IE3 | 90° | 45° | 200 | 163 | 130 | 165 | 131 | 12 | 157.5 | 463 | - | 3.5 | 12 | 40 | 40 | 19 | 21.5 | M6×1深度11 | 6 |
126-12-4F-N-1.5kW-IE3 | 90° | 45° | 200 | 182/176 | 130 | 165 | 148.5 | 12 | 197.5 | 551 | 133 | 3.5 | 12 | 50 | 50 | 24 | 27 | M6×1深度11 | 8 |
126-16-4F-N-2.2kW-IE3 | 90° | 45° | 250 | 198/195 | 180 | 215 | 155.5 | 16 | 260.5 | 660 | 154 | 4 | 15 | 60 | 60 | 28 | 31 | M6×1深度11 | 8 |
126-16-4F-N-3.7kW-IE3 | 90° | 45° | 250 | 225/215 | 180 | 215 | 168.5 | 16 | 260.5 | 681.5 | 163 | 4 | 15 | 60 | 60 | 28 | 31 | M6×1深度11 | 8 |
※法兰及输出轴尺寸,依据IEC・JEM规格的法兰电机。(尺码06的上面有销子及键槽。)
※当将滑轮等插入输出轴时,请使用附带的插入组件。
