PSL-G型

是与其他公司产品兼容性强的利用锥度的机械型轴锁止，通过拧紧夹紧螺栓，使轴与毂紧密连接。备有钢规格的标准型和简易防锈的无电解镀镍规格。

PDF•CAD数据从此处下载

  • 产品目录和技术资料下载
  • 使用说明书下载
  • 2D CAD下载
  • 3D CAD下载


查找其他产品

产品信息

PDF下载

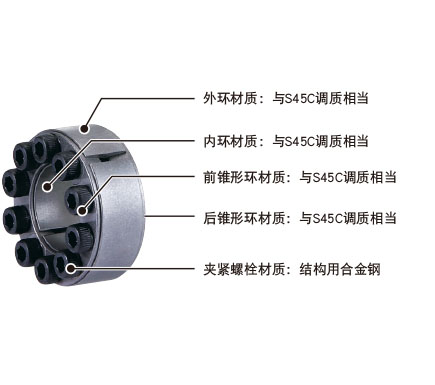

结构和材质

PSL-G

PSL-G

查看规格

PSL-G C

PSL-G C

查看规格

PSL-G 型

【规格】

型号允许转矩[N•m]允许推力[N]轴侧面压力[N/mm2]毂侧面压力[N/mm2]紧固转矩[N•m]转动惯量[kg•m2]质量[kg]
PSL-G-1928930500250101170.70×10-40.22
PSL-G-2030530500238101170.70×10-40.21
PSL-G-2233530500216101170.69×10-40.20
PSL-G-2441134300223107170.89×10-40.23
PSL-G-2542834300214107170.88×10-40.22
PSL-G-2853338100212108171.28×10-40.26
PSL-G-3057138100198108171.25×10-40.25
PSL-G-3273145700223119171.80×10-40.30
PSL-G-3580045700204119171.74×10-40.28
PSL-G-38102053500220129172.43×10-40.34
PSL-G-40107053500209129172.37×10-40.32
PSL-G-42168080200253142415.26×10-40.56
PSL-G-45180080200236142415.11×10-40.53
PSL-G-48192080200222133416.51×10-40.59
PSL-G-50201080200213133416.36×10-40.56
PSL-G-55257093600226146418.01×10-40.62
PSL-G-60281093600207138419.68×10-40.65
PSL-G-653090950001941334112.8×10-40.77
PSL-G-7048001370002181388228.3×10-41.34
PSL-G-7551601380002031328232.9×10-41.40
PSL-G-8055101380001901278237.9×10-41.46
PSL-G-8565001530001991358244.3×10-41.56
PSL-G-9068801530001881308250.4×10-41.62
PSL-G-9579401670001951378256.6×10-41.67
PSL-G-1001010020200020514214291.4×10-42.36
PSL-G-11011100202000187133142113.9×10-42.53
PSL-G-12013500225000190138142142.7×10-42.74

※允许转矩是当推力为零时的数值，允许推力是当转矩为零时的数值。

【尺寸】

单位[mm]
型号dDLℓL1M1M2
PSL-G-1919472017268-M6×182-M8
PSL-G-2020472017268-M6×182-M8
PSL-G-2222472017268-M6×182-M8
PSL-G-2424502017268-M6×182-M8
PSL-G-2525502017268-M6×182-M8
PSL-G-28285520172610-M6×182-M8
PSL-G-30305520172610-M6×182-M8
PSL-G-32326020172612-M6×182-M8
PSL-G-35356020172612-M6×182-M8
PSL-G-38386520172614-M6×182-M8
PSL-G-40406520172614-M6×182-M8
PSL-G-42427524203212-M8×222-M10
PSL-G-45457524203212-M8×222-M10
PSL-G-48488024203212-M8×222-M10
PSL-G-50508024203212-M8×222-M10
PSL-G-55558524203214-M8×222-M10
PSL-G-60609024203214-M8×222-M10
PSL-G-65659524203216-M8×223-M10
PSL-G-707011028243814-M10×253-M12
PSL-G-757511528243814-M10×253-M12
PSL-G-808012028243814-M10×253-M12
PSL-G-858512528243816-M10×253-M12
PSL-G-909013028243816-M10×253-M12
PSL-G-959513528243818-M10×253-M12
PSL-G-10010014533264514-M12×303-M14
PSL-G-11011015533264514-M12×303-M14
PSL-G-12012016533264516-M12×303-M14

※L、L1为安装＜POSI LOCK＞前的尺寸。

※各个螺栓和螺孔公称为数量-螺钉公称×公称长度。

※19至60尺寸以内的卸除用螺钉孔M2以刀痕表示，65尺寸以上的在螺栓头部以涂料表示。

PSL-G (C) 型

【规格】

型号允许转矩[N•m]允许推力[N]轴侧面压力[N/mm2]毂侧面压力[N/mm2]紧固转矩[N•m]转动惯量[kg•m2]质量[kg]
PSL-G-19-C28930500250101170.70×10-40.22
PSL-G-20-C30530500238101170.70×10-40.21
PSL-G-22-C33530500216101170.69×10-40.20
PSL-G-24-C41134300223107170.89×10-40.23
PSL-G-25-C42834300214107170.88×10-40.22
PSL-G-28-C53338100212108171.28×10-40.26
PSL-G-30-C57138100198108171.25×10-40.25
PSL-G-32-C73145700223119171.80×10-40.30
PSL-G-35-C80045700204119171.74×10-40.28
PSL-G-38-C102053500220129172.43×10-40.34
PSL-G-40-C107053500209129172.37×10-40.32
PSL-G-42-C168080200253142415.26×10-40.56
PSL-G-45-C180080200236142415.11×10-40.53
PSL-G-48-C192080200222133416.51×10-40.59
PSL-G-50-C201080200213133416.36×10-40.56
PSL-G-55-C257093600226146418.01×10-40.62
PSL-G-60-C281093600207138419.68×10-40.65

※允许转矩是当推力为零时的数值，允许推力是当转矩为零时的数值。

【尺寸】

单位[mm]
型号dDLℓL1M1M2
PSL-G-19-C19472017268-M6×182-M8
PSL-G-20-C20472017268-M6×182-M8
PSL-G-22-C22472017268-M6×182-M8
PSL-G-24-C24502017268-M6×182-M8
PSL-G-25-C25502017268-M6×182-M8
PSL-G-28-C285520172610-M6×182-M8
PSL-G-30-C305520172610-M6×182-M8
PSL-G-32-C326020172612-M6×182-M8
PSL-G-35-C356020172612-M6×182-M8
PSL-G-38-C386520172614-M6×182-M8
PSL-G-40-C406520172614-M6×182-M8
PSL-G-42-C427524203212-M8×222-M10
PSL-G-45-C457524203212-M8×222-M10
PSL-G-48-C488024203212-M8×222-M10
PSL-G-50-C508024203212-M8×222-M10
PSL-G-55-C558524203214-M8×222-M10
PSL-G-60-C609024203214-M8×222-M10

※L、L1为安装＜POSI LOCK＞前的尺寸。

※各个螺栓和螺孔公称为数量-螺钉公称×公称长度。
