AHS 모델

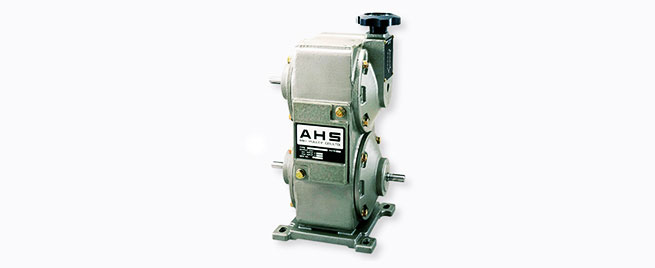

AH 시리즈는 벨트식 무단변속기를 중심으로 전자 클러치・브레이크, 모터 등의 전동기기를 필요에 따라 조합할 수 있는 상자형 유닛입니다. AHS 모델은 기계와 기계 사이, 모터와 기계 사이에 부착할 수 있는 중간형 변속기 유닛입니다. AHS-A 모델을 표준으로 종동 기능에 전자 클러치・브레이크를 내장(AHS-B 모델)할 수 있으며, 고빈도의 기동 및 정지, 미동 등의 복잡한 제어가 가능합니다.
AH 시리즈는 벨트식 무단변속기를 중심으로 전자 클러치・브레이크, 모터 등의 전동기기를 필요에 따라 조합할 수 있는 상자형 유닛입니다. AHS 모델은 기계와 기계 사이, 모터와 기계 사이에 부착할 수 있는 중간형 변속기 유닛입니다. AHS-A 모델을 표준으로 종동 기능에 전자 클러치・브레이크를 내장(AHS-B 모델)할 수 있으며, 고빈도의 기동 및 정지, 미동 등의 복잡한 제어가 가능합니다.
AHS

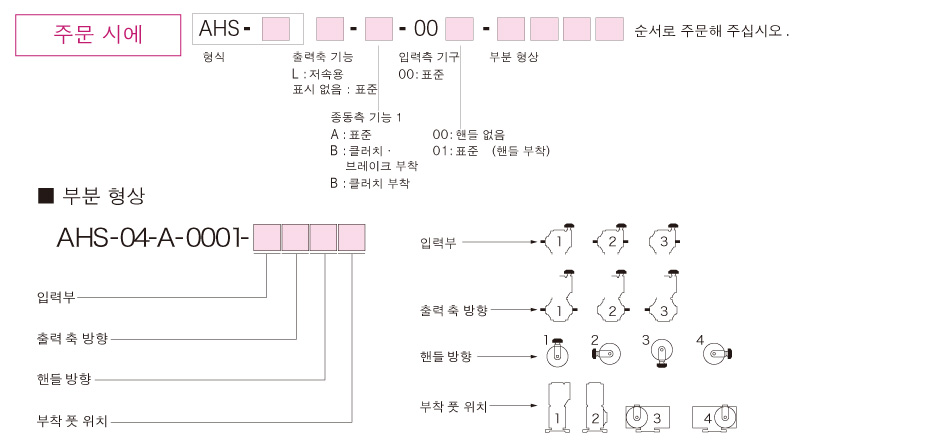

【사양】
형식 | 전달 용량 (4P) [kW] | 표준 사양의 변속기 | 전자 클러치・브레이크 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
변속비 | 출력 축 회전 속도[min-1] | 핸들 회전수[회] | 사용 벨트 형식 | A타입 질량[kg] | B타입 질량[kg] | 사이즈 | 동적 마찰 토크[N・m] | 정적 마찰 토크[N・m] | 여자 전압[V] | 용량[W] | 전류[A] | 저항[Ω] | 내열 등급 | ||
AHS-02-□ | 0.2 | 1:4 | 입력 회전 속도×0.42~1.68 ※입력 회전 속도 범위:900~1800 | 11 | 1422V240S | 17 | 19 | 06 | 5 | 5.5 | DC 24 | 11 | 0.46 | 52 | B |
AHS-04-□ | 0.4 | 1:4 | 입력 회전 속도×0.42~1.68 ※입력 회전 속도 범위:900~1800 | 13 | 1422V270S | 23 | 26 | 08 | 10 | 11 | DC 24 | 15 | 0.63 | 38 | B |
AHS-07-□ | 0.75 | 1:4 | 입력 회전 속도×0.42~1.68 ※입력 회전 속도 범위:900~1800 | 14 | 1422V300S | 32 | 36 | 10 | 20 | 22 | DC 24 | 20 | 0.83 | 29 | B |
AHS-15-□ | 1.5 | 1:4 | 입력 회전 속도×0.42~1.68 ※입력 회전 속도 범위:900~1800 | 15 | 1922V363S | 47 | 54 | 12 | 40 | 45 | DC 24 | 25 | 1.09 | 23 | B |
AHS-22-□ | 2.2 | 1:4 | 입력 회전 속도×0.42~1.68 ※입력 회전 속도 범위:900~1800 | 17 | 2322V421S | 97 | 108 | 16 | 80 | 90 | DC 24 | 35 | 1.46 | 16 | B |
AHS-37-□ | 3.7 | 1:4 | 입력 회전 속도×0.42~1.68 ※입력 회전 속도 범위:900~1800 | 17 | 2322V421S | 97 | 108 | 16 | 80 | 90 | DC 24 | 35 | 1.46 | 16 | B |
형식 | 전달 용량 (4P) [kW] | 표준 사양의 변속기 | 전자 클러치・브레이크 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
변속비 | 출력 축 회전 속도[min-1] | 핸들 회전수[회] | 사용 벨트 형식 | A타입 질량[kg] | B타입 질량[kg] | 사이즈 | 동적 마찰 토크[N・m] | 정적 마찰 토크[N・m] | 여자 전압[V] | 용량[W] | 전류[A] | 저항[Ω] | 내열 등급 | ||
AHS-02L-□ | 0.2 | 1:4(1:3) | 입력 회전 속도×0.5~2.0 (0.5~1.5) ※입력 회전 속도 범위:900~1800 | 11 | 1422V240S | 17 | 19 | 06 | 5 | 5.5 | DC 24 | 11 | 0.46 | 52 | B |
AHS-04L-□ | 0.4 | 1:4(1:3) | 입력 회전 속도×0.5~2.0 (0.5~1.5) ※입력 회전 속도 범위:900~1800 | 13 | 1422DV278 | 23 | 26 | 08 | 10 | 11 | DC 24 | 15 | 0.63 | 38 | B |
AHS-07L-□ | 0.75 | 1:4(1:3) | 입력 회전 속도×0.5~2.0 (0.5~1.5) ※입력 회전 속도 범위:900~1800 | 14 | 1422DV314S | 32 | 36 | 10 | 20 | 22 | DC 24 | 20 | 0.83 | 29 | B |
AHS-15L-□ | 1.5 | 1:4(1:3) | 입력 회전 속도×0.5~2.0 (0.5~1.5) ※입력 회전 속도 범위:900~1800 | 15 | 1922DV381 | 47 | 54 | 12 | 40 | 45 | DC 24 | 25 | 1.09 | 23 | B |
AHS-22L-□ | 2.2 | 1:4(1:3) | 입력 회전 속도×0.5~2.0 (0.5~1.5) ※입력 회전 속도 범위:900~1800 | 17 | 2322DV454 | 97 | 108 | 16 | 80 | 90 | DC 24 | 35 | 1.46 | 16 | B |
AHS-37L-□ | 3.7 | 1:4(1:3) | 입력 회전 속도×0.5~2.0 (0.5~1.5) ※입력 회전 속도 범위:900~1800 | 17 | 2322DV454 | 97 | 108 | 16 | 80 | 90 | DC 24 | 35 | 1.46 | 16 | B |
*()안의 수치는 AHS-□L-B(저속 입력 사양, 클러치・브레이크 장착)일 경우의 수치입니다
【치수】
형식 | AHS-02 | AHS-04 | AHS-07 | AHS-15 | AHS-22 | AHS-37 | |
---|---|---|---|---|---|---|---|
A | 190 | 200 | 230 | 260 | 320 | 320 | |
B | 200 | 220 | 250 | 280 | 320 | 320 | |
C | 160 | 170 | 200 | 230 | 260 | 260 | |
D | 160 | 170 | 200 | 230 | 260 | 260 | |
E | 52.5 | 70 | 80 | 80 | 100 | 100 | |
F | 105 | 115 | 135 | 155 | 185 | 185 | |
G | 170 | 188 | 213 | 255 | 300 | 300 | |
H | 409 | 447 | 503 | 584 | 707 | 707 | |
H1 | 360 | 397 | 453 | 534 | 635 | 635 | |
J | 30 | 35 | 45 | 50 | 60 | 60 | |
K | 40 | 50 | 50 | 50 | 60 | 60 | |
M1 | 97 | 106 | 117 | 138 | 170 | 170 | |
M2 | A 타입 | 97 | 106 | 117 | 138 | 170 | 170 |
M2 | B 타입 | 110 | 120 | 130 | 150 | 175 | 175 |
N | 265 | 310 | 360 | 390 | 460 | 460 | |
P2 | 80 | 92 | 106 | 121 | 133 | 133 | |
P3 | 132.5 | 155 | 180 | 195 | 230 | 230 | |
R | 80 | 80 | 80 | 80 | 160 | 160 | |
Q | 30 | 40 | 50 | 50 | 60 | 60 | |
S | 14 | 19 | 24 | 24 | 28 | 28 | |
U | 16 | 21 | 27 | 27 | 31 | 31 | |
W | 5 | 5 | 7 | 7 | 7 | 7 | |
T | 12 | 17 | 20 | 25 | 25 | 25 | |
Z | 10×20 | 12×30 | 12×30 | 12×30 | 14×40 | 14×40 |
핸들 방향은 가로, 세로 자유입니다.
표준 핸들 이외에도 옵션으로 핸들 회전수 지시계를 내장한 SD 핸들도 있습니다. (핸들 방향은 가로로만 사용할 수 있습니다.)
【사양・치수】
형식 | A | B | P2 | R | 핸들 회전수 |
---|---|---|---|---|---|
AH-02 | 100 | 134 | 80 | 80 | 11 |
AH-04 | 110 | 144 | 92 | 80 | 13 |
AH-07 | 121 | 155 | 106 | 80 | 14 |
AH-15 | 140 | 174 | 121 | 80 | 15 |
AH-22 | 170 | 220 | 133 | 160 | 17 |
AH-37 | 170 | 220 | 133 | 160 | 17 |
표준 핸들을 떼내고, 원하는 핸들을 부착할 경우 또는 스프로켓·유니버설 조인트 등으로 원격 조작을 실행할 때 등은 이 00형을 지정하십시오.
【사양・치수】
형식 | A | B | D1 | D2 | P2 | 핸들 회전수 |
---|---|---|---|---|---|---|
AH-02 | 101 | 121 | 10 | 15 | 80 | 11 |
AH-04 | 111 | 131 | 10 | 15 | 92 | 13 |
AH-07 | 122 | 142 | 10 | 15 | 106 | 14 |
AH-15 | 141 | 161 | 10 | 16 | 121 | 15 |
AH-22 | 171 | 191 | 10 | 16 | 133 | 17 |
AH-37 | 171 | 191 | 10 | 16 | 133 | 17 |

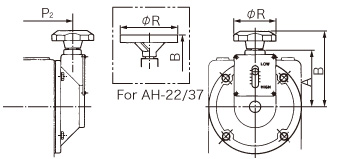

핸들부에 베벨 기어를 부착한 수직 핸들형입니다. 표준 핸들 이외에 SD 핸들(핸들 회전수 지시계) 부착도 있습니다.
【사양・치수】
형식 | A | B | P2 | C | R | 핸들 회전수 |
---|---|---|---|---|---|---|
AH-02 | 150 | 190 | 80 | 80 | 80 | 11 |
AH-04 | 160 | 200 | 92 | 80 | 80 | 13 |
AH-07 | 170 | 210 | 106 | 80 | 80 | 14 |
AH-15 | 190 | 230 | 121 | 80 | 80 | 15 |
AH-22 | 220 | 300 | 133 | 100 | 160 | 17 |
AH-37 | 220 | 300 | 133 | 100 | 160 | 17 |

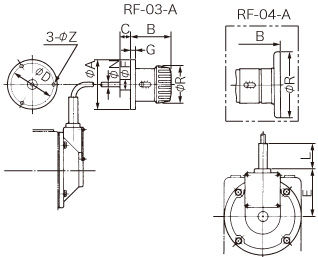

저비용으로 리모트 컨트롤이 가능합니다.
표준 플렉시블 샤프트의 길이는 1000mm, 1600mm, 2500mm의 3종류가 있습니다.
만곡반경은 R300 이상으로 해주십시오.또한 플렉시블 샤프트의
처리가 복잡한 경우 가이드 등을 설치하십시오 .
【사양・치수】
형식 | A | B | C | D | E | F | G | L | N | R | Z | 핸들 회전수 | RF 형식 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
AH-02 | 118 | 93 | 25 | 100 | 100 | 25 | 12 | 70 | 14 | 86 | 7 | 11 | RF-03-A |
AH-04 | 110 | 13 | |||||||||||
AH-07 | 121 | 120 | 18 | 160 | 14 | RF-04-A | |||||||
AH-15 | 140 | 15 | |||||||||||
AH-22 | 170 | 17 | |||||||||||
AH-37 |
