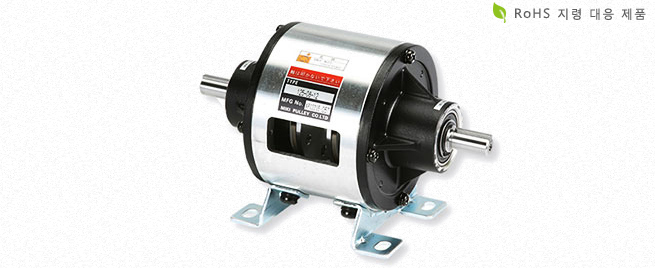

125 모델(클러치・브레이크)
경합금 하우징 내에 클러치와 브레이크를 이음축 구조로 내장한 방적 구조의 클러치・브레이크 유닛입니다. 동력은 입력 축에서 실행되어 상시 출력 축으로 출력되고, 클러치의 전류 차단에 맞춰 브레이크를 통전함으로써 출력 축을 제동합니다. 모델로는 설치 다리가 강판 베이스인 타입과 주물 베이스(E타입)인 타입의 두 종류가 있으며, 부착이 간단하고 수명이 깁니다.
경합금 하우징 내에 클러치와 브레이크를 이음축 구조로 내장한 방적 구조의 클러치・브레이크 유닛입니다. 동력은 입력 축에서 실행되어 상시 출력 축으로 출력되고, 클러치의 전류 차단에 맞춰 브레이크를 통전함으로써 출력 축을 제동합니다. 모델로는 설치 다리가 강판 베이스인 타입과 주물 베이스(E타입)인 타입의 두 종류가 있으며, 부착이 간단하고 수명이 깁니다.
125-□-12G
【사양】
형식 | 사이즈 | 동적 마찰 토크Td[N・m] | 정적 마찰 토크Ts[N・m] | 코일(at20℃) | 내열 등급 | 최고 회전 속도[min-1] | 회전부 관성 모멘트J[kg・m2] | 공극 재조정까지의 총 작업ET[J] | 아마추어 흡인 시간ta[s] | 토크 기동 시간tp[s] | 토크소멸 시간td[s] | 질량[kg] | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
전압[V] | 용량[W] | 전류[A] | 저항[Ω] | ||||||||||||
125-05-12G | 05 | 2.4 | - | DC24 | 10 | 0.42 | 58 | B | 3000 | 2.4×10-5 | 9×106 | C:0.012 / B:0.010 | C:0.031 / B:0.023 | C:0.040 / B:0.012 | 1.2 |
125-06-12G | 06 | 5 | 5.5 | DC24 | 11 | 0.46 | 52 | B | 3000 | 1.28×10-4 | 36×106 | C:0.020 / B:0.015 | C:0.041 / B:0.033 | C:0.020 / B:0.015 | 2.1 |
125-08-12G | 08 | 10 | 11 | DC24 | 15 | 0.63 | 38 | B | 3000 | 3.70×10-4 | 60×106 | C:0.023 / B:0.016 | C:0.051 / B:0.042 | C:0.030 / B:0.025 | 4.2 |
125-10-12G | 10 | 20 | 22 | DC24 | 20 | 0.83 | 29 | B | 3000 | 1.40×10-3 | 130×106 | C:0.025 / B:0.018 | C:0.063 / B:0.056 | C:0.050 / B:0.030 | 6.8 |
125-12-12G | 12 | 40 | 45 | DC24 | 25 | 1.04 | 23 | B | 3000 | 3.85×10-3 | 250×106 | C:0.040 / B:0.027 | C:0.115 / B:0.090 | C:0.065 / B:0.050 | 12 |
125-16-12G | 16 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 3000 | 1.35×10-2 | 470×106 | C:0.050 / B:0.035 | C:0.160 / B:0.127 | C:0.085 / B:0.055 | 22 |
※동적 마찰 토크 Td는 상대 속도 100min-1일 때의 값입니다. 또한 , 초기 토크 특성에 따라 시운전이 필요한 경우가 있습니다 .

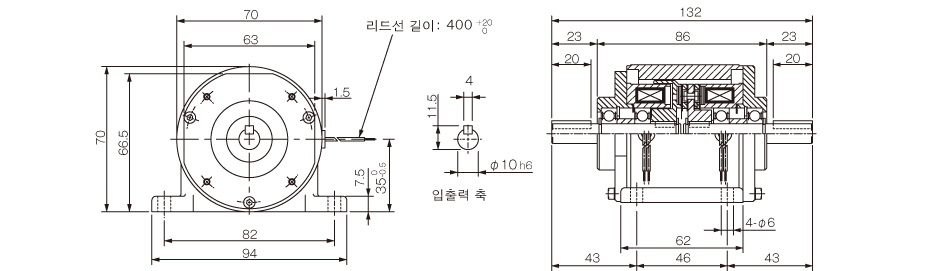

【치수】
125-05-12G

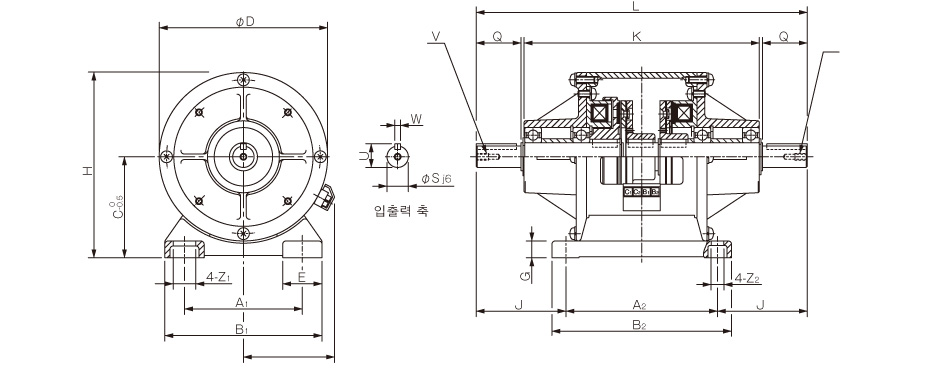

【치수】
125-□-12G
사이즈 | 본체 치수 | 축 치수 | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A1 | A2 | B1 | B2 | C | D | E | F | G | H | J | K | L | Z1 | Z2 | Q | S | U | V | W | |
06 | 65 | 90 | 90 | 105 | 65 | 100 | 27.5 | 61 | 2.6 | 115 | 48.5 | 132 | 187 | 13.5 | 6.5 | 25 | 11 | 12.5 | M4×0.7 깊이 8 | 4 |
08 | 80 | 110 | 110 | 130 | 80 | 125 | 32.5 | 72 | 3.2 | 142.5 | 63 | 171 | 236 | 15.5 | 9 | 30 | 14 | 16 | M4×0.7 깊이 8 | 5 |
10 | 105 | 135 | 140 | 160 | 90 | 150 | 35 | 81 | 3.2 | 165 | 80 | 210 | 295 | 20 | 11.5 | 40 | 19 | 21 | M6×1 깊이 11 | 5 |
12 | 135 | 160 | 175 | 185 | 112 | 190 | 42.5 | 97 | 4.5 | 207 | 108 | 270 | 376 | 24.5 | 11.5 | 50 | 24 | 27 | M6×1 깊이 11 | 7 |
16 | 155 | 200 | 200 | 230 | 132 | 230 | 45 | 109 | 6 | 247 | 145 | 362 | 490 | 28 | 14 | 60 | 28 | 31 | M6×1 깊이 11 | 7 |
※입출력 축 키 홈은 JIS 구 규격 2 종 , 키는 JIS 구 규격 1 종입니다 .
※입출력 축에 풀리 등을 삽입할 때는 부속의 삽입 세트를 사용하십시오.
125-□-12EG ※수주 생산품
【사양】
형식 | 사이즈 | 동적 마찰 토크 Td[N・m] | 정적 마찰 토크 Ts[N・m] | 코일(at 20℃) | 내열 등급 | 최고 회전 속도[min-1] | 회전부 관성 모멘트 J[kg・m2] | 공극 재조정까지의 총 작업ET[J] | 아마추어 흡인 시간ta[s] | 토크 기동 시간tp[s] | 토크소멸 시간td[s] | 질량〔kg〕 | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
전압[V] | 용량[W] | 전류[A] | 저항[Ω] | ||||||||||||
125-06-12EG | 06 | 5 | 5.5 | DC24 | 11 | 0.46 | 52 | B | 3000 | 1.28×10-4 | 36×106 | C:0.020 / B:0.015 | C:0.041 / B:0.033 | C:0.020 / B:0.015 | 2.1 |
125-08-12EG | 08 | 10 | 11 | DC24 | 15 | 0.63 | 38 | B | 3000 | 3.70×10-4 | 60×106 | C:0.023 / B:0.016 | C:0.051 / B:0.042 | C:0.030 / B:0.025 | 4.2 |
125-10-12EG | 10 | 20 | 22 | DC24 | 20 | 0.83 | 29 | B | 3000 | 1.40×10-3 | 130×106 | C:0.025 / B:0.018 | C:0.063 / B:0.056 | C:0.050 / B:0.030 | 6.8 |
125-12-12EG | 12 | 40 | 45 | DC24 | 25 | 1.04 | 23 | B | 3000 | 3.85×10-3 | 250×106 | C:0.040 / B:0.027 | C:0.115 / B:0.090 | C:0.065 / B:0.050 | 12 |
125-16-12EG | 16 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 3000 | 1.35×10-2 | 470×106 | C:0.050 / B:0.035 | C:0.160 / B:0.127 | C:0.085 / B:0.055 | 22 |
125-20-12EG | 20 | 160 | 175 | DC24 | 45 | 1.86 | 13 | B | 2500 | 4.08×10-2 | 10×105 | C:0.090 / B:0.065 | C:0.250 / B:0.207 | C:0.130 / B:0.070 | 49 |
※동적 마찰 토크 Td는 상대 속도 100min-1일 때의 값입니다. 또한 , 초기 토크 특성에 따라 시운전이 필요한 경우가 있습니다 .
【치수】
125-□-12EG
사이즈 | 본체 치수 | 축 치수 | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A1 | A2 | B1 | B2 | C | D | E | F | G | H | J | K | L | Z1 | Z2 | Q | S | U | V | W | |
06 | 65 | 90 | 90 | 105 | 65 | 100 | 27.5 | 61 | 10 | 115 | 48.5 | 132 | 187 | 13.5 | 6.5 | 25 | 11 | 12.5 | M4×0.7 깊이 8 | 4 |
08 | 80 | 110 | 110 | 130 | 80 | 125 | 32.5 | 72 | 12 | 142.5 | 63 | 171 | 236 | 15.5 | 9 | 30 | 14 | 16 | M4×0.7 깊이 8 | 5 |
10 | 105 | 135 | 140 | 160 | 90 | 150 | 35 | 81 | 15 | 165 | 80 | 210 | 295 | 20 | 11.5 | 40 | 19 | 21 | M6×1 깊이 11 | 5 |
12 | 135 | 160 | 175 | 185 | 112 | 190 | 42.5 | 97 | 15 | 207 | 108 | 270 | 376 | 24.5 | 11.5 | 50 | 24 | 27 | M6×1 깊이 11 | 7 |
16 | 155 | 200 | 200 | 230 | 132 | 230 | 45 | 109 | 18 | 247 | 145 | 362 | 490 | 28 | 14 | 60 | 28 | 31 | M6×1 깊이 11 | 7 |
20 | 195 | 240 | 240 | 270 | 160 | 290 | 47.5 | 124 | 20 | 305 | 188 | 448 | 616 | 28 | 14 | 80 | 38 | 41.5 | M10×1.5 깊이 17 | 10 |
※입출력 축 키 홈은 JIS 구 규격 2 종 , 키는 JIS 구 규격 1 종입니다 .
※입출력 축에 풀리 등을 삽입할 때는 부속의 삽입 세트를 사용하십시오.
